超微X12SPL-LN4F快速参考指南

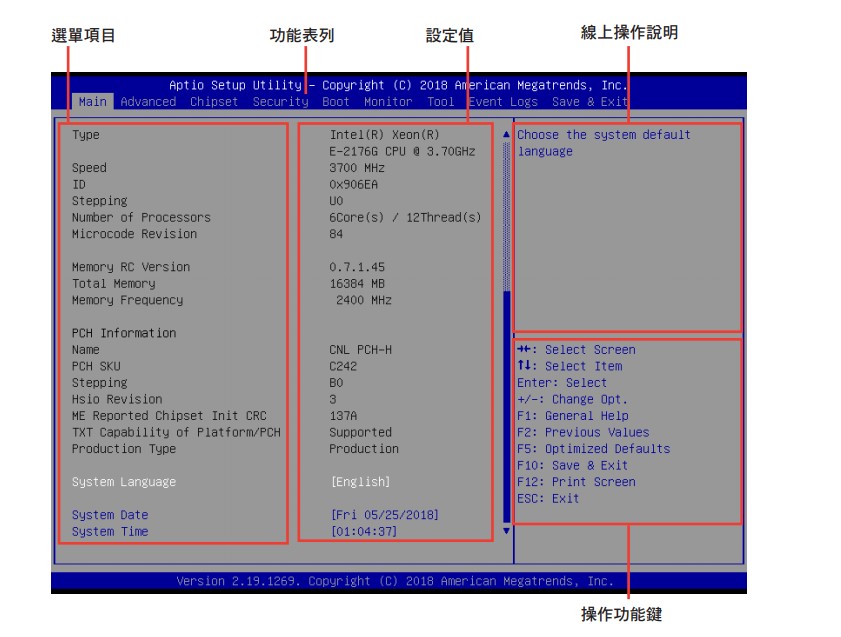

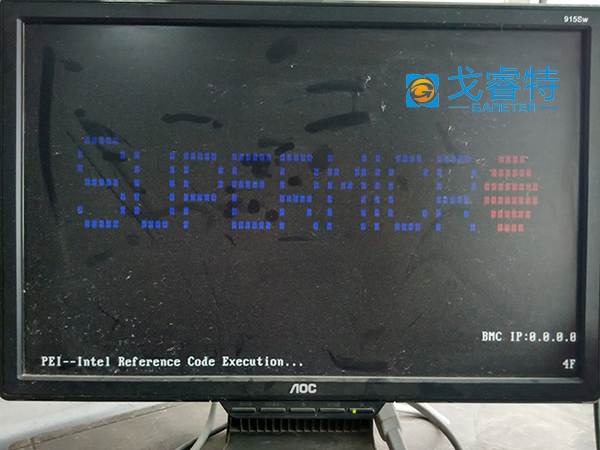

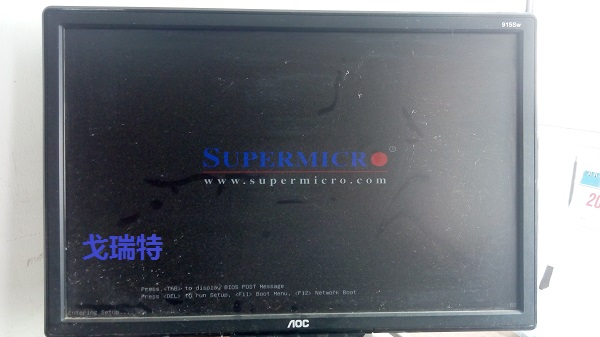

超微loge 按delete键进入bios主界面如下图：

左右键切换其他选项，上下键切换类目，回车键选择，+- 键更改，F4键保存退出，ESC键退出。

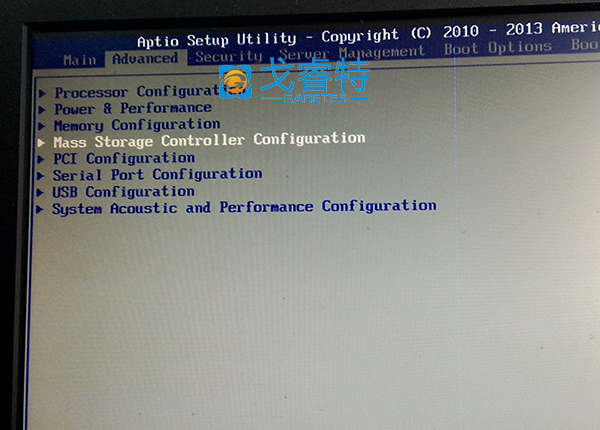

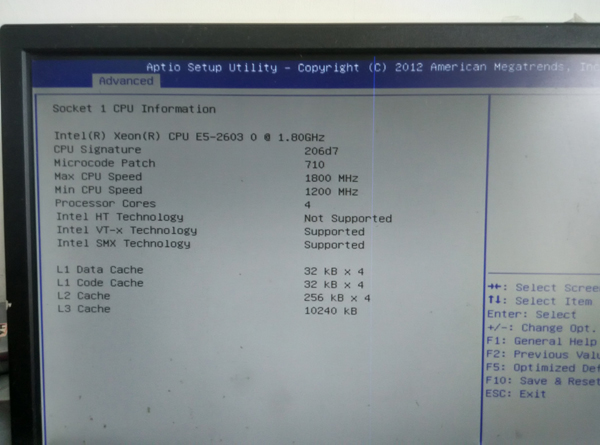

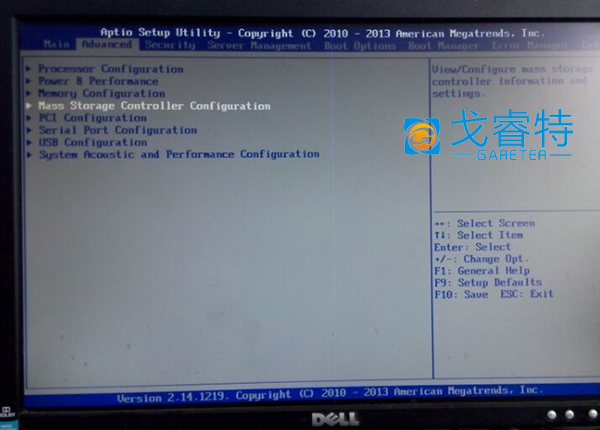

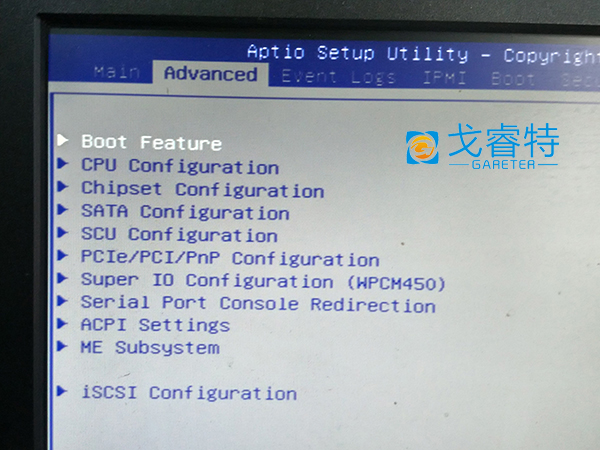

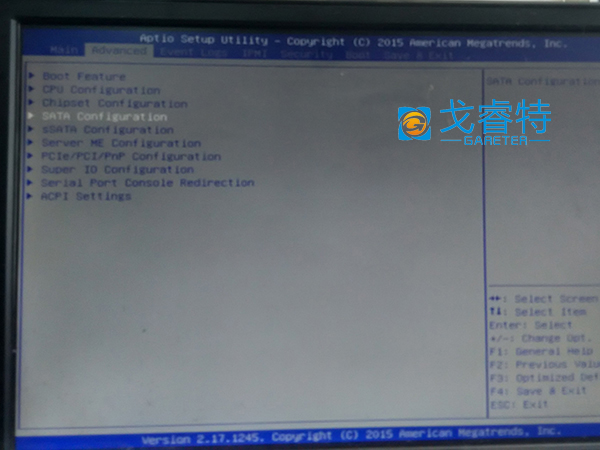

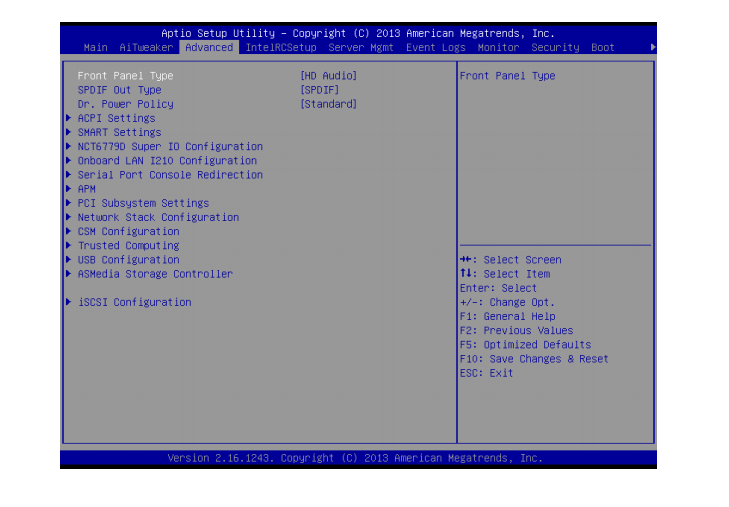

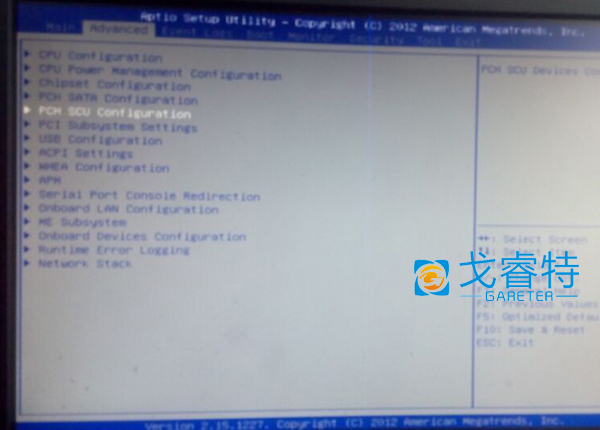

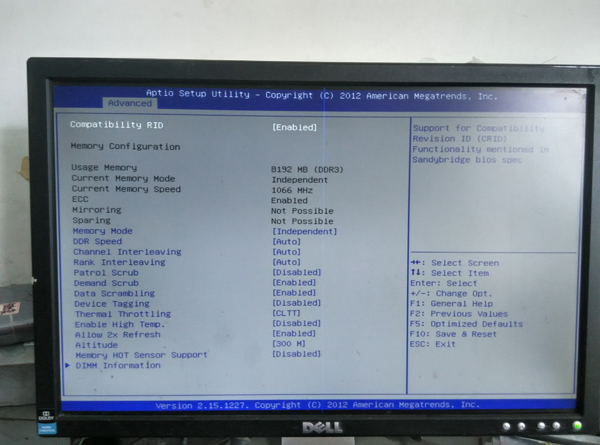

高级选项（advanced）如下图：

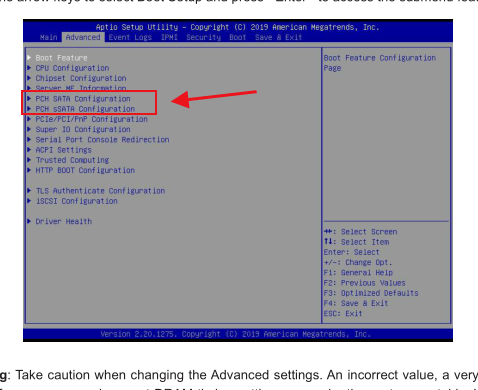

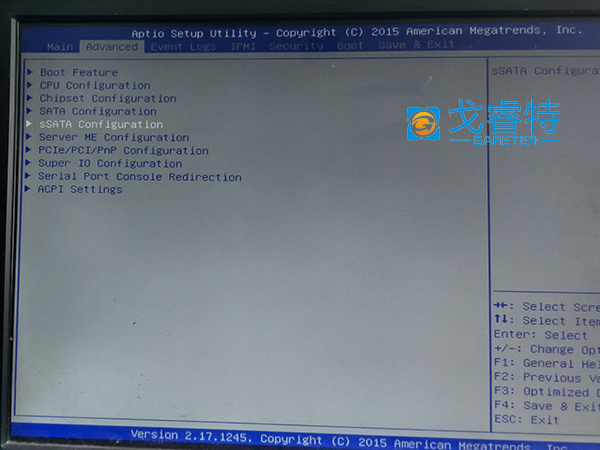

PCH SATA /SSATA Configurtion 里面可以选择RAID模式组阵列

以下为intel RAID 创建图片：

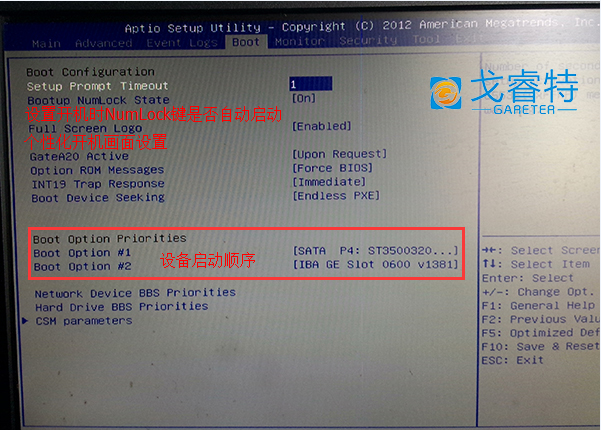

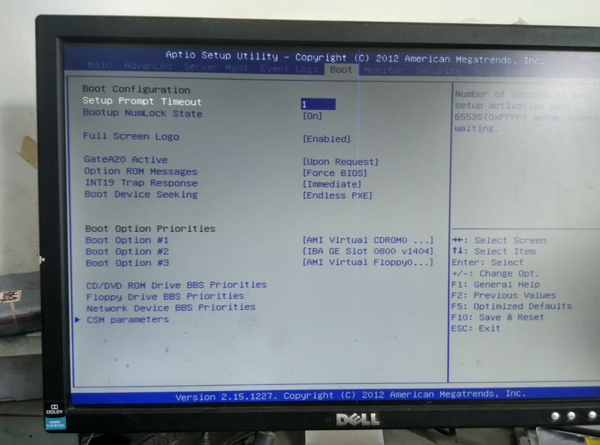

引导模式调节如下图

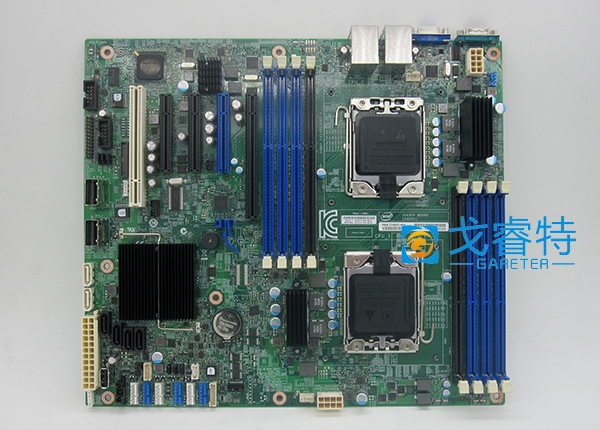

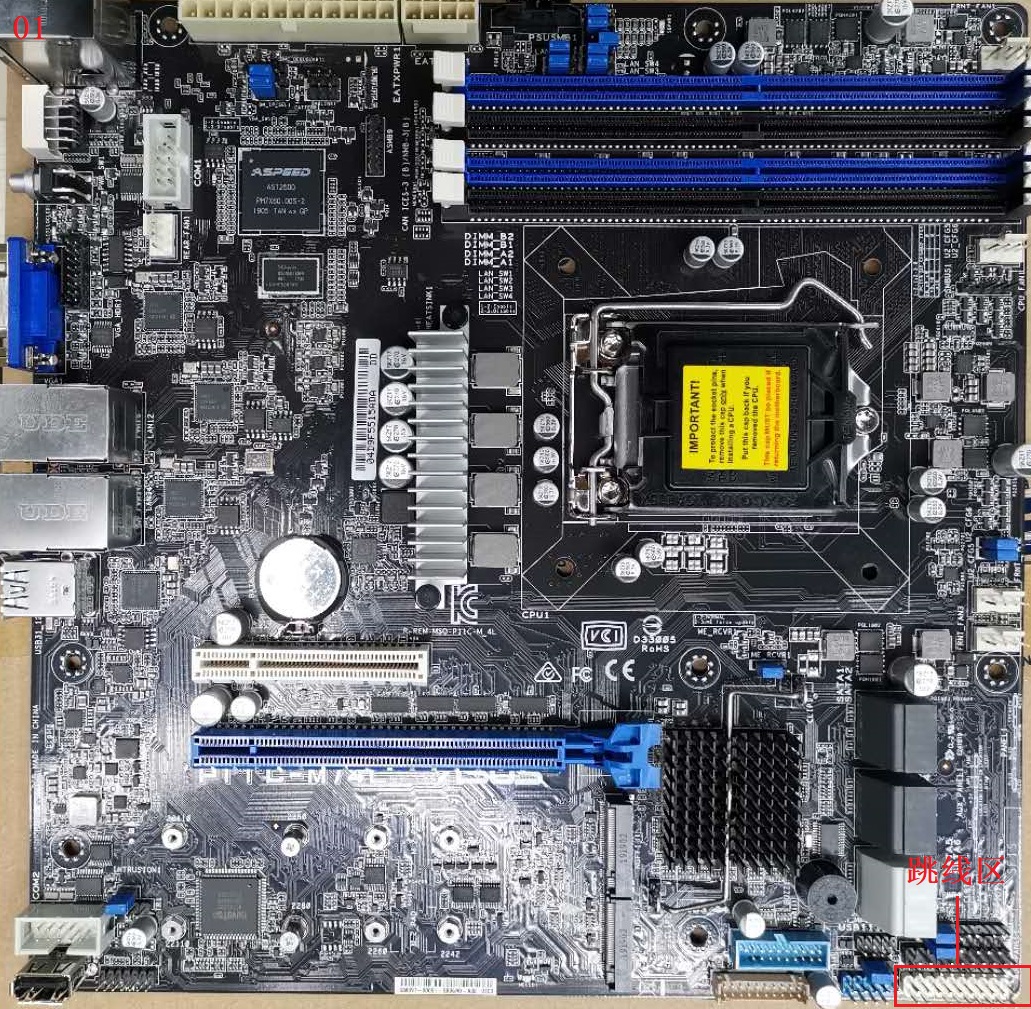

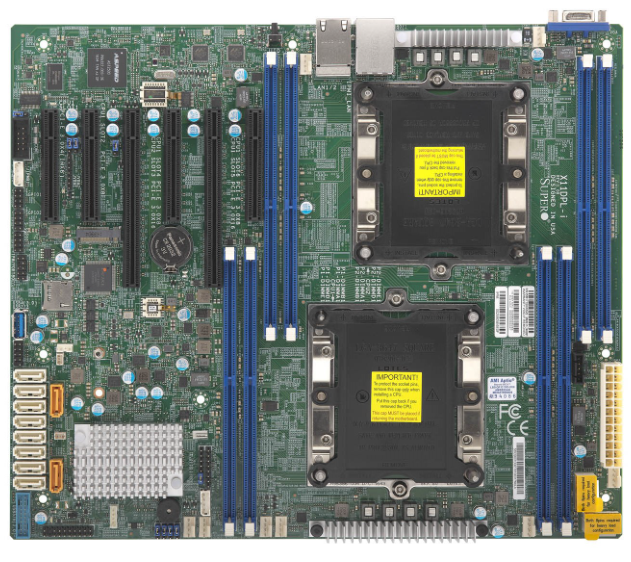

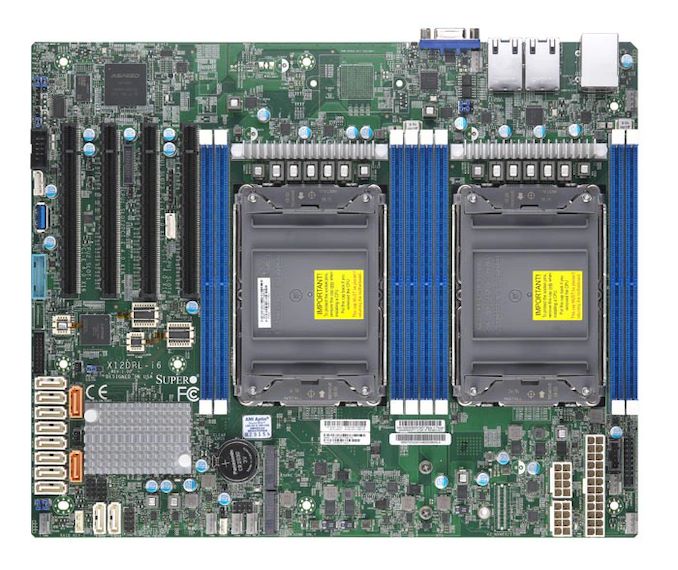

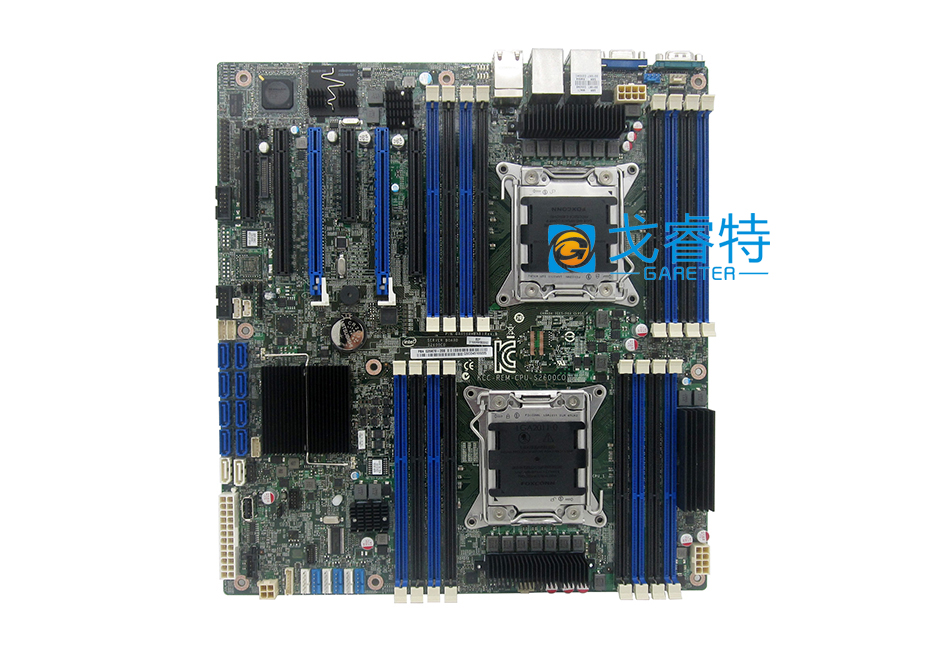

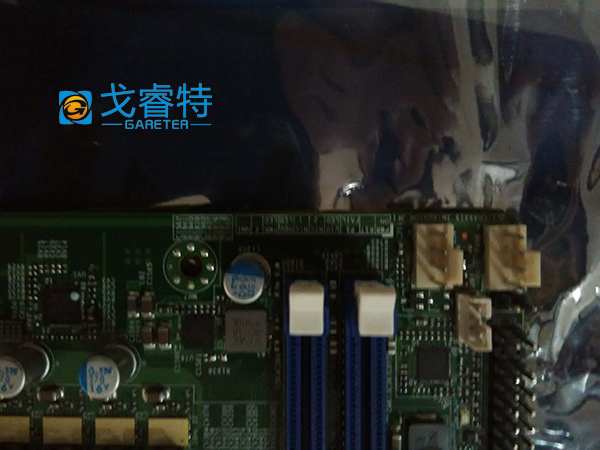

主板样式图

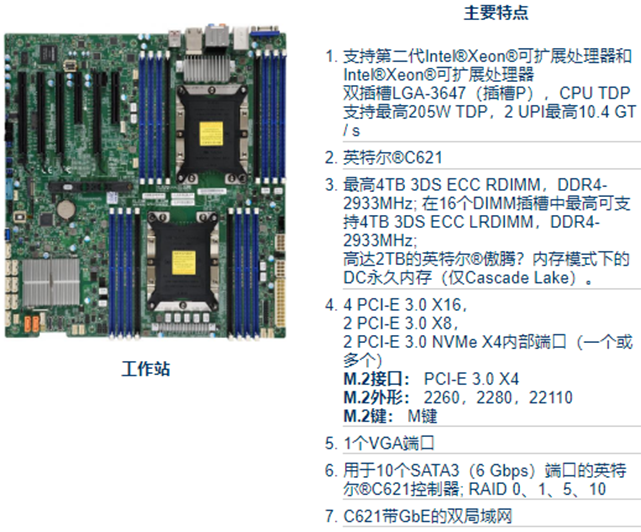

主要特点

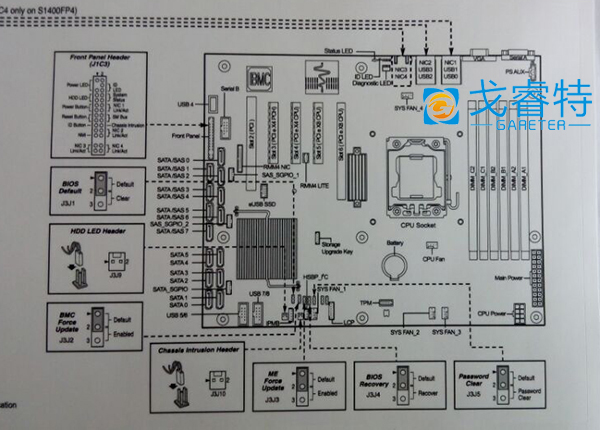

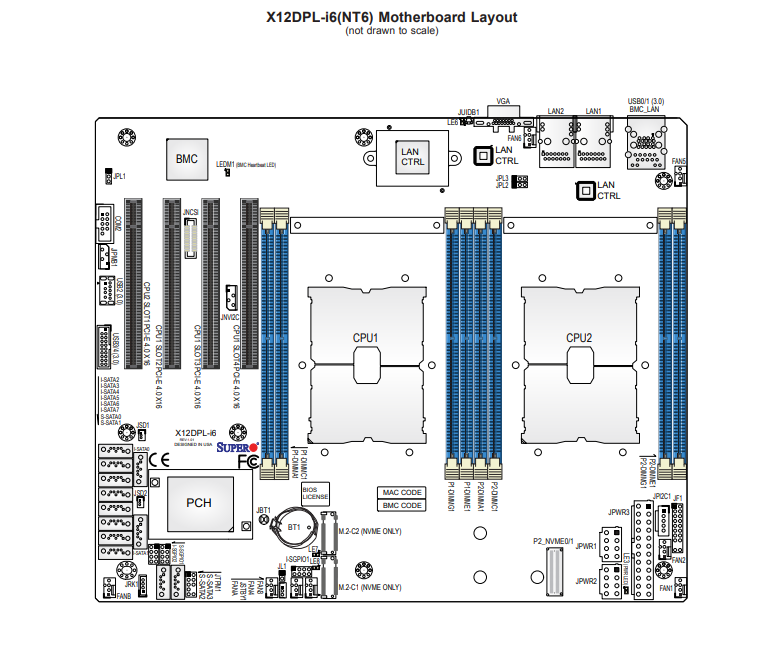

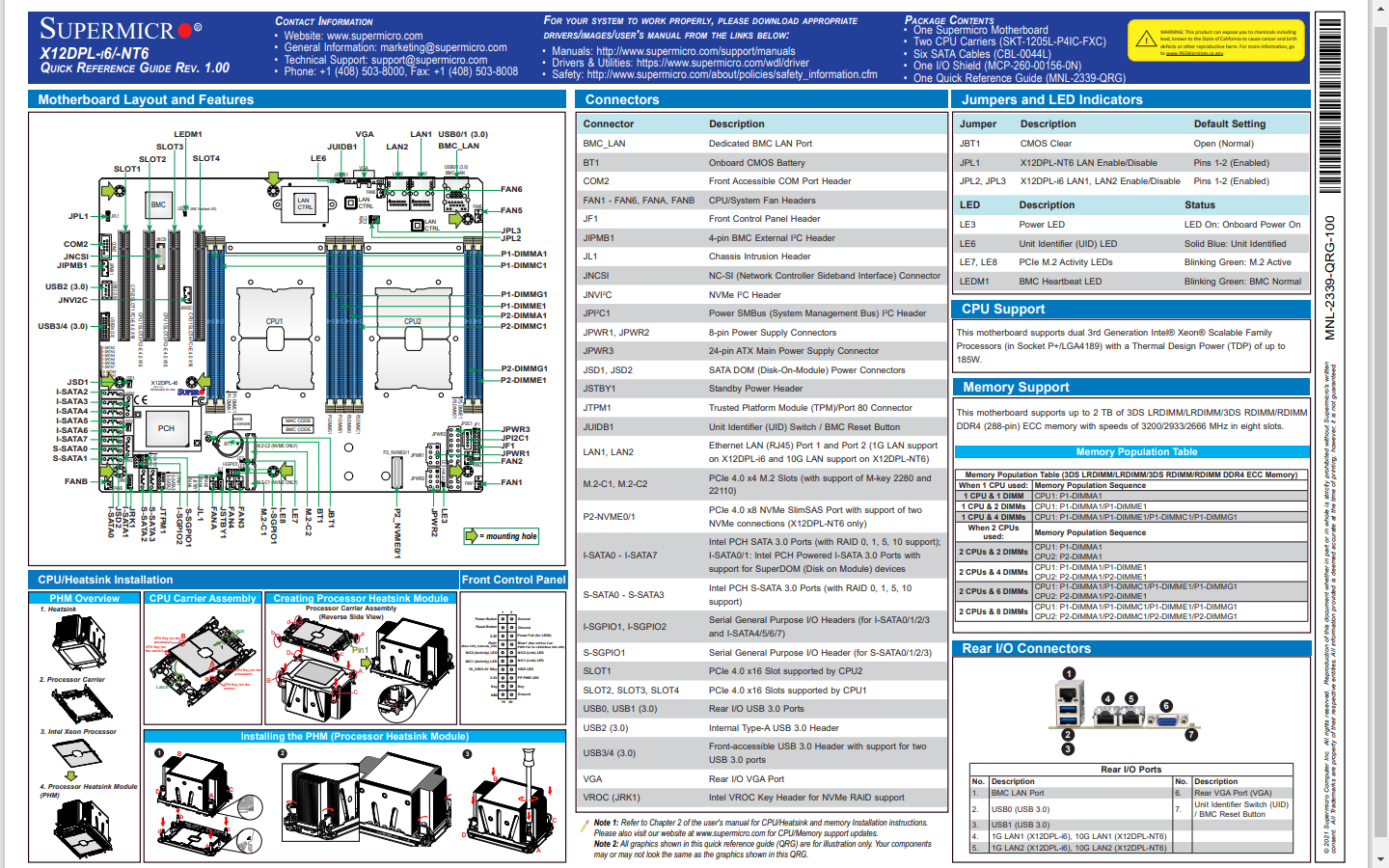

主板各位置的释意图

(注意安装时螺丝柱与螺丝孔的位置)
(当只有一颗CPU时需安装在CPU1上，且声卡网卡等PCIE设备要安装在标注CPU1的PCIE卡槽上)
(内存按照先蓝后黑的顺序，按照字母顺序插，蓝色卡槽插满后最后依次插黑色卡槽，注意插内存时方向)

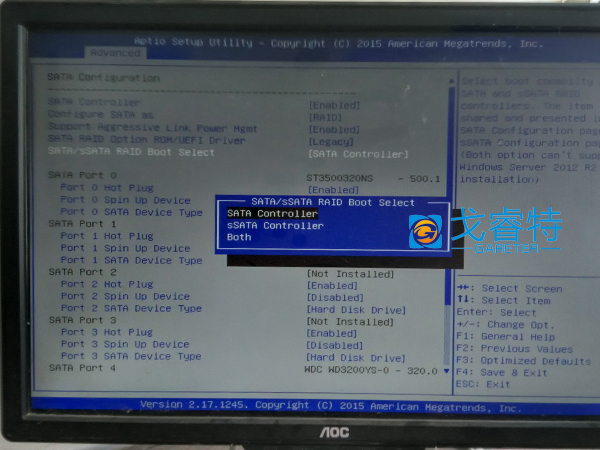

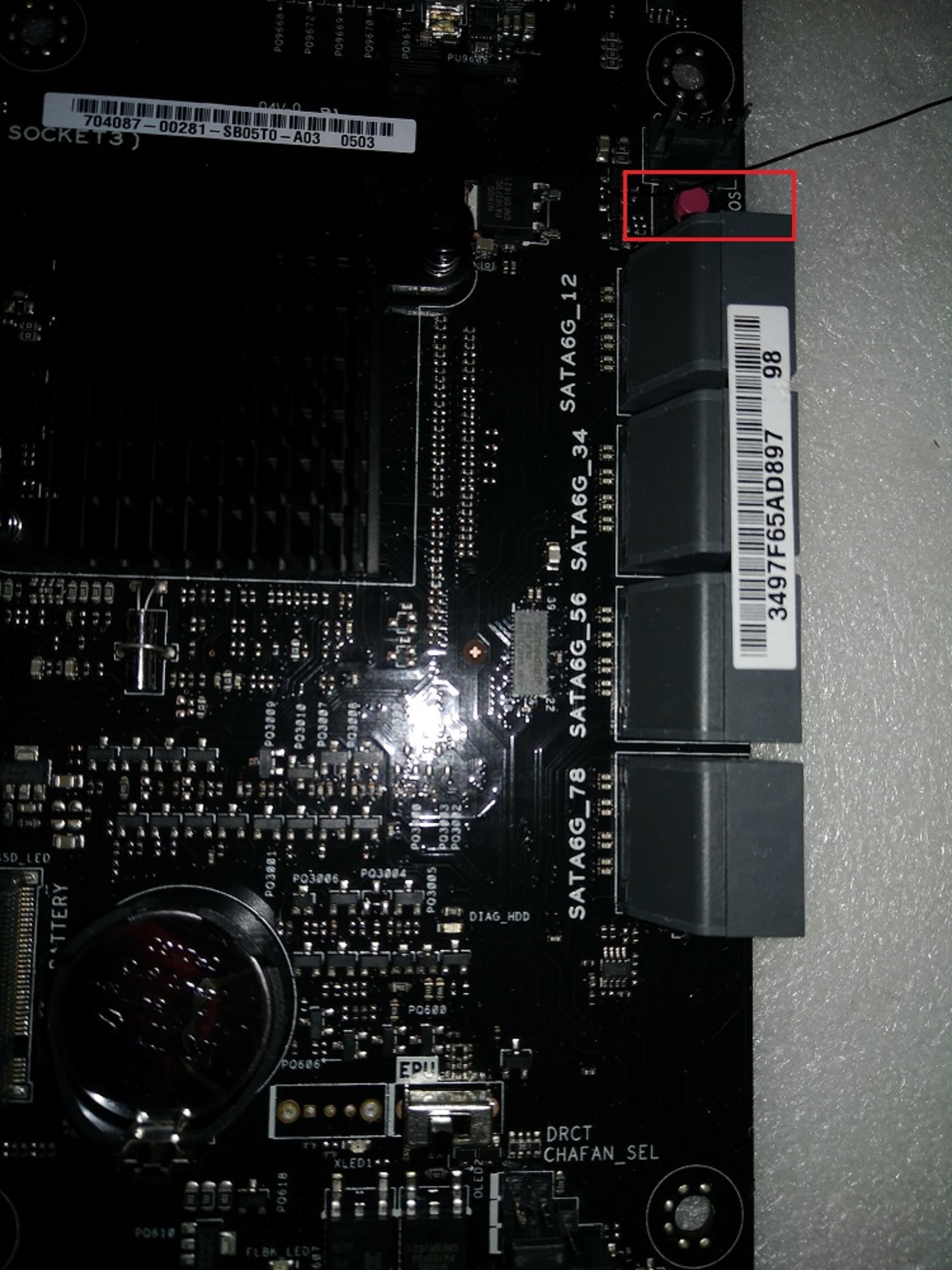

(SATAT口有两组即SATA、SSATA，如需做RAID需插在同一组上)

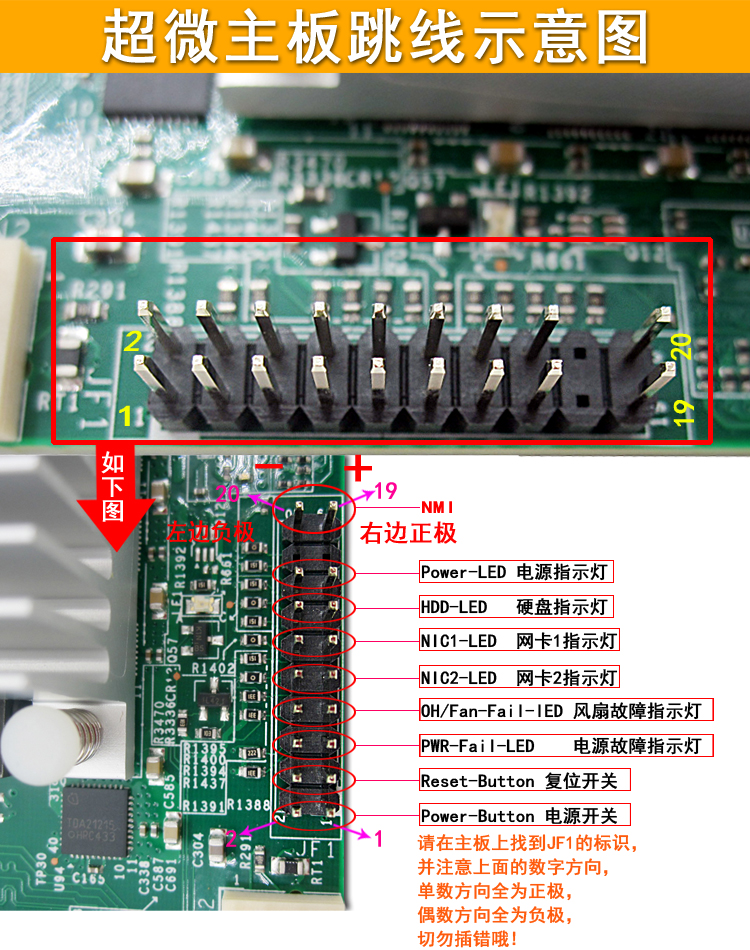

主板条线图(即主机前置面板开机键，指示灯等）




进入BIOS方法:开机后按Delete键即可进入BIOS界面，如需进入快速启动开机后按F11即可进入快速启动界面


设置RAID模式

主板图

介绍

双 OCuLink 接口高效连接 NVMe 设备

能够连接多达 13 个 SATA 6Gb/s 存储设备

接口

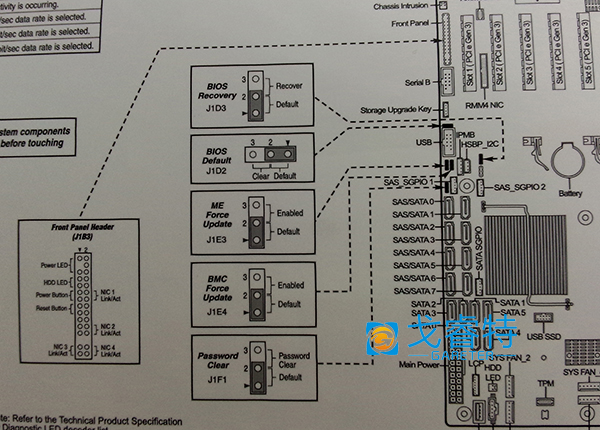

跳线图

安装主板时要注意螺丝孔和螺丝柱的位置一定要对齐

内存安装要注意内存位置按照ABC槽顺序按照即可

RAID模式设置

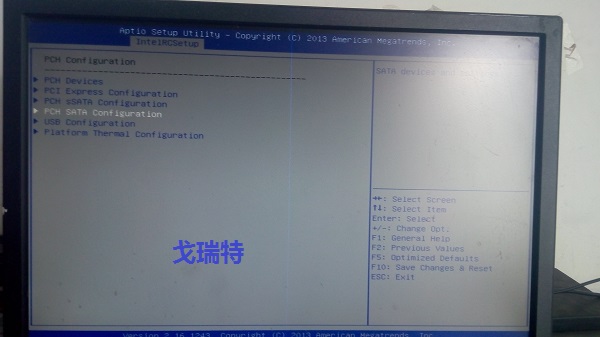

找到PCH Configuration的位置进入

找到带硬盘的  进行选择RAID模式

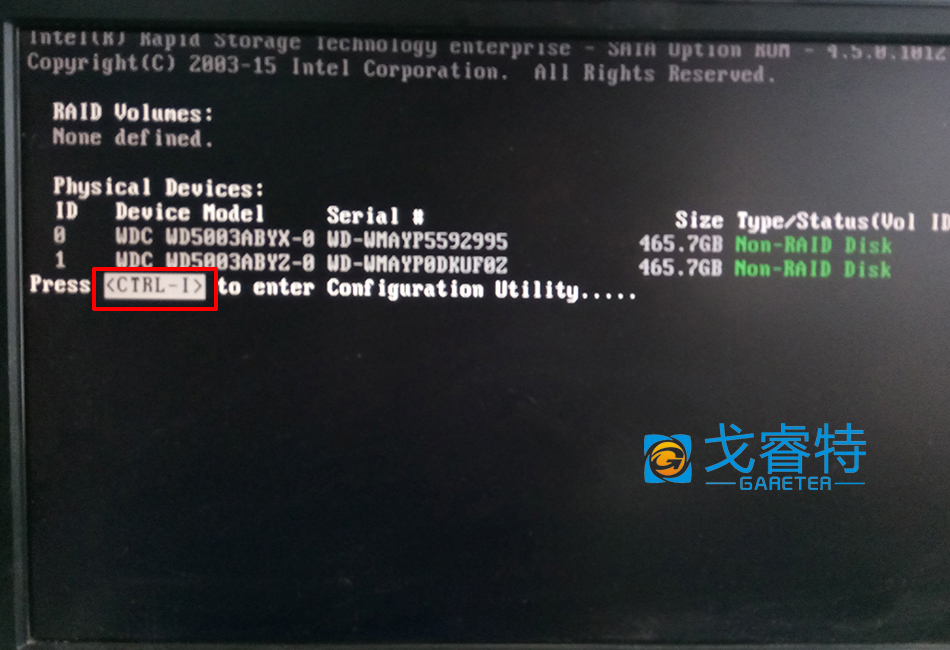

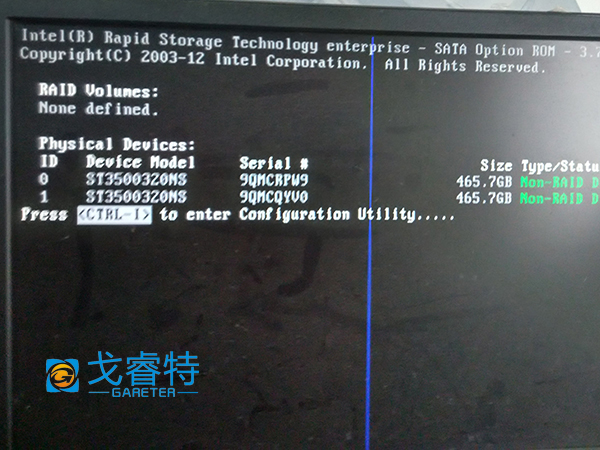

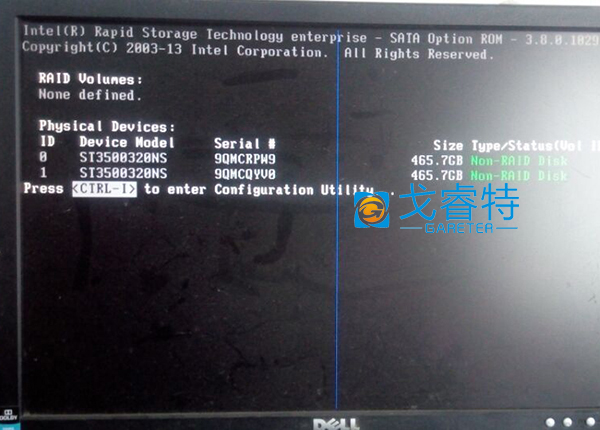

等待  出现dai RAID界面时按照快捷键进入RAID模式(例如Ctrl>+<I或者Ctrl>+<H)

通过第一选项组件RAID  保存  重启 再次开机等待会出现组件的RAID类型

RAID可以组件的RAID包括   RAID 0、RAID 1、RAID 10 和 RAID 5

此类型是Intel &#174;RAID建立 磁碟陣列設定

（適用於Windows 及 Linux 作業系統）。

主板大概      单CPU和双cPU不同   单CPU 安装在CPU1

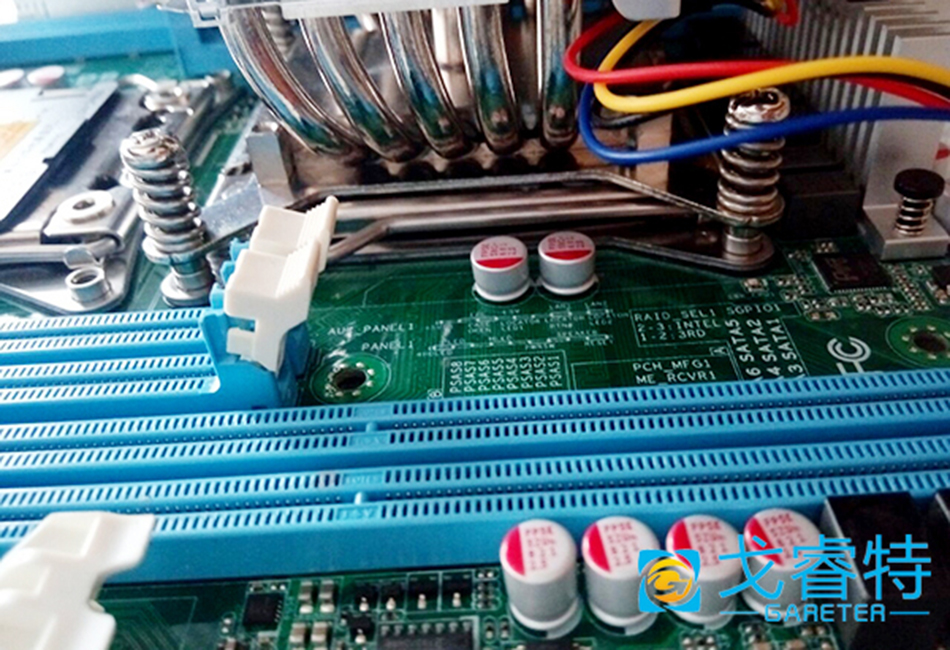

主板跳线
UEFI设置

RAID设置和关闭

设置即可

重启

按照提示按 快捷键    进入Raid 界面

系统驱动

开始安装

许可协议，点击"I accept..."单选框，再点击"Next"按钮继续。

用户信息，可以选择"All users"为所有用户安装或者"Only forcurrent user"只为当前用户安装，点击"Next"按钮继续。

安装位置，选择要安装到的文件夹位置，一般默认即可，点击"Next"按钮继续。

安装类型，选择"Complete"完整安装或者"CustomInstallation"自定义安装，默认完整安装，点击"Next"按钮继续。

密钥长度设置，仅在本机上使用则保持默认，点击"Next"按钮继续。

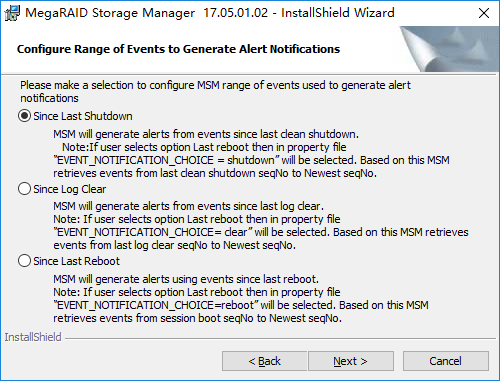

设置收集过往日志的范围，可选"Since Last Shutdown"从上次关机、"SinceLog Clear"从上次日志清除、"Since Last Reboot"从上次重启，一般保持默认即可，点击"Next"按钮继续。

准备开始安装，点击"Next"按钮继续。

安装完成，点击"Finish"按钮关闭向导。

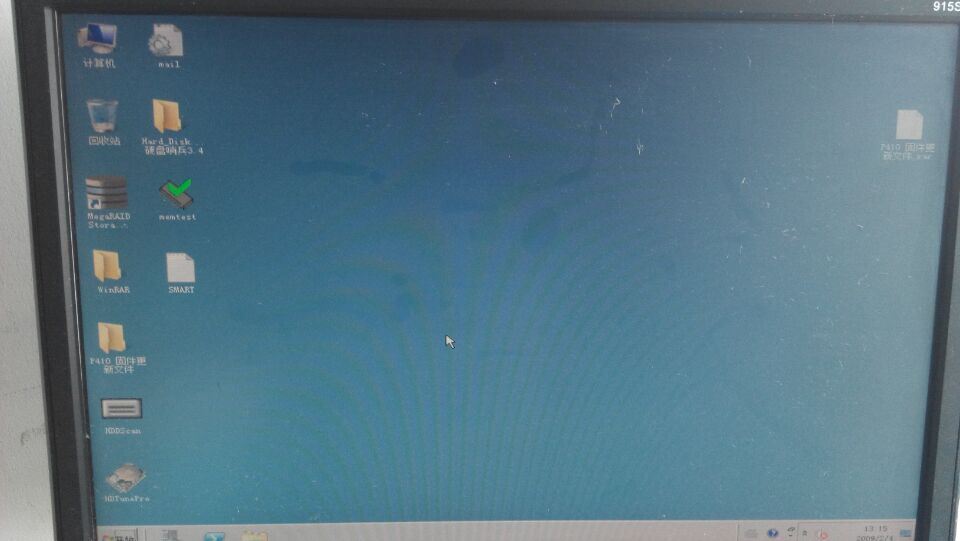

安装MSM后，会在桌面及开始菜单中生成快捷方式。

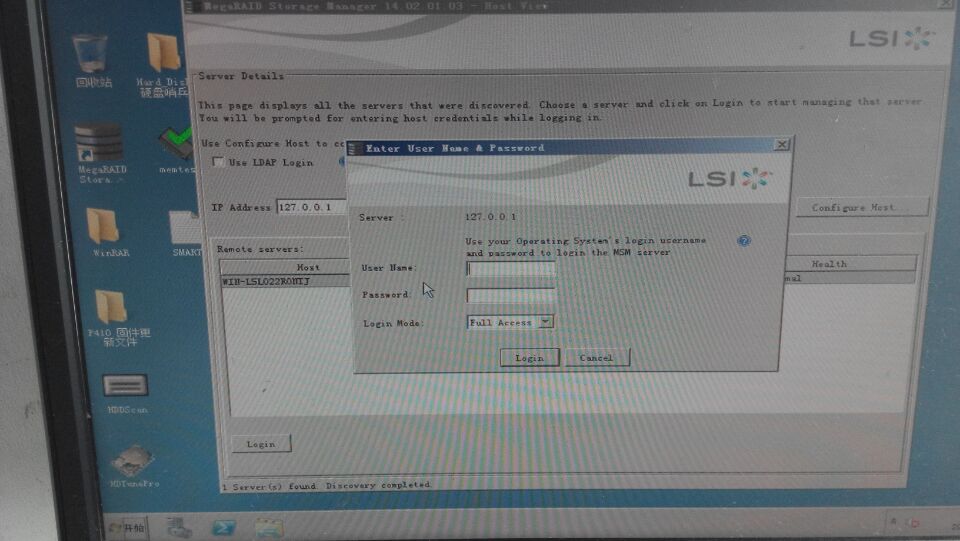

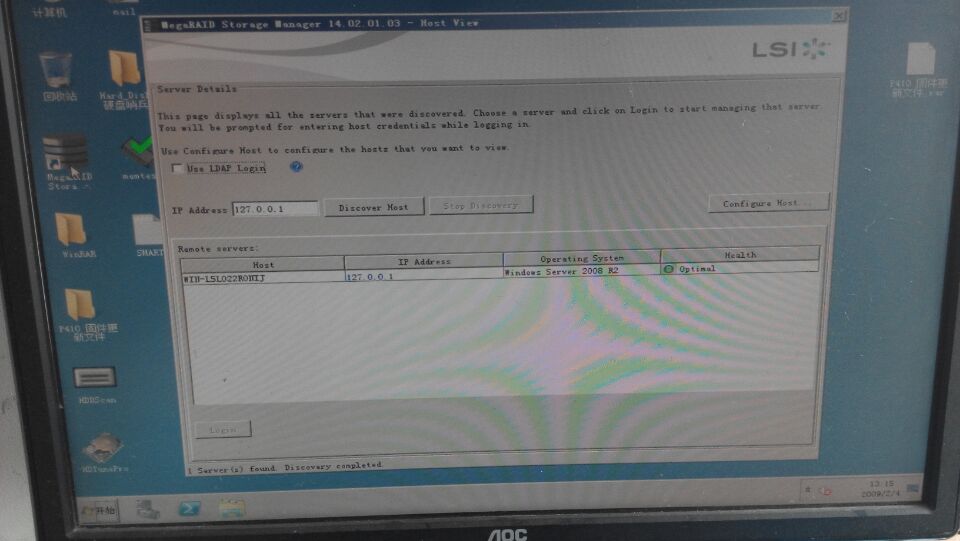

运行后会识别出本机的主机名称及IP地址，双击或者点击下方"Login"按钮登陆。

注意：刚完成MSM安装或者重启后，可能需要等待数分钟，待后台服务启动才发现本机

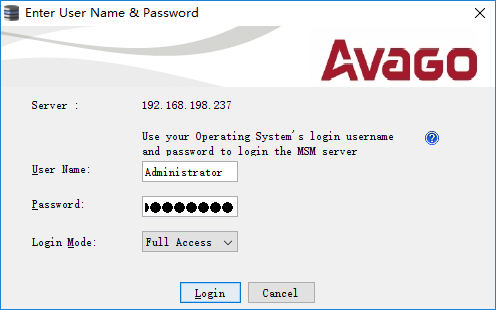

输入操作系统的本地用户名及密码登录，不能使用域账户。

"Login Mode"登陆模式保持默认的"Full Access"全权访问。

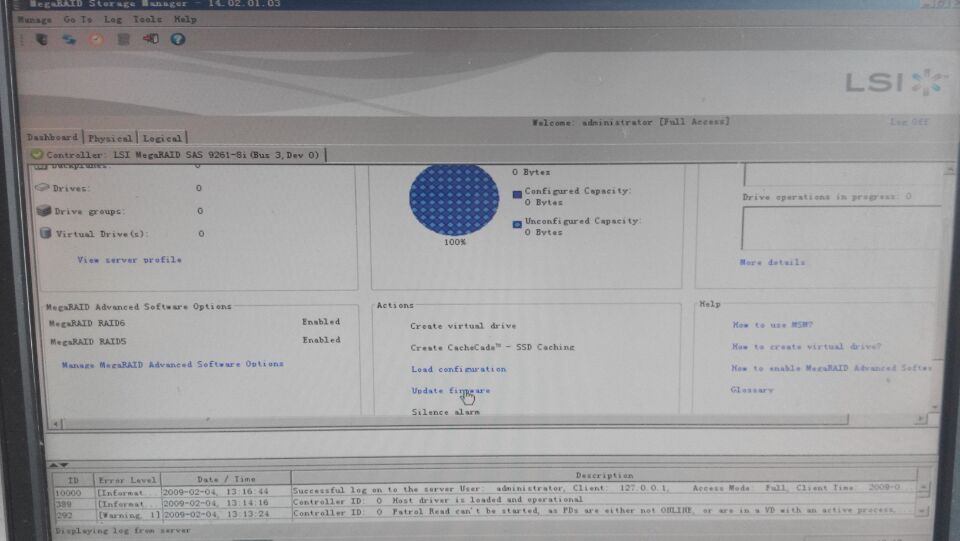

然后就进入了MSM的主界面。

MSM界面分为上、中、下三部分：

上部是菜单栏及工具按钮，按钮从左到右分别是：选择主机、刷新、调整、新建阵列、登出、帮助；

中部是交互窗口，包括"Dashboard"仪表板、"Physical"物理视图及"Logical"逻辑视图三个标签页；

下部是日志窗口，会按日志类别ID、关键级别、时间日期及内容表述的方式排列日志。

为便于操作，以下均隐藏了日志窗口和状态属性窗口。

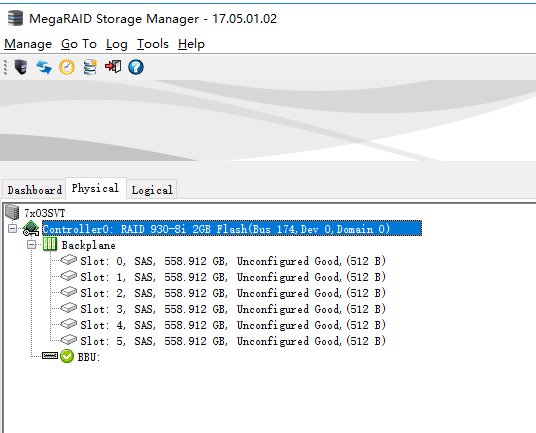

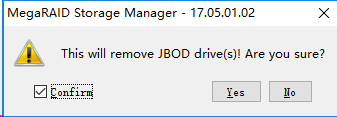

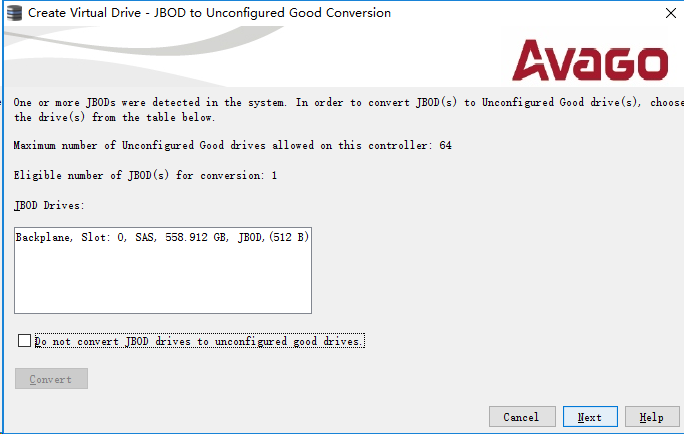

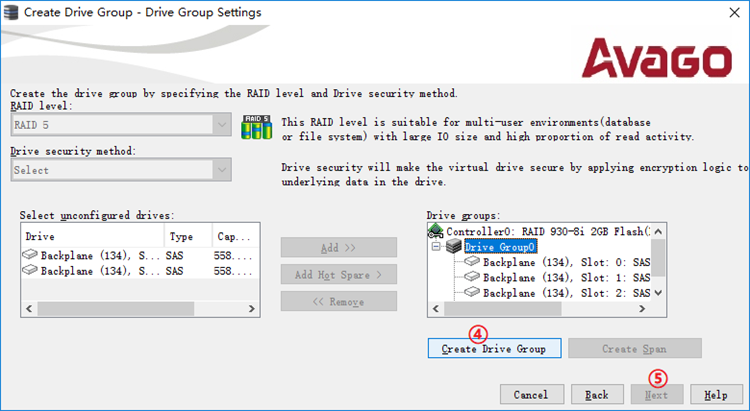

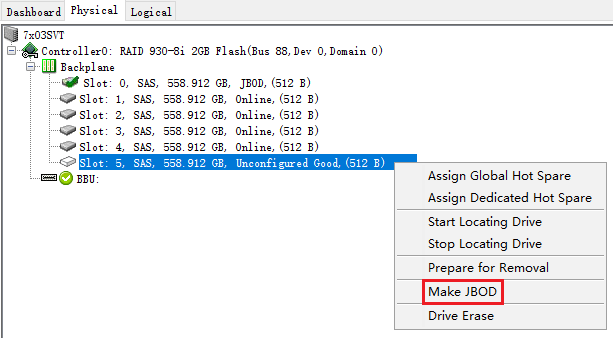

在Physical标签页或者Logical标签页中，确认有足量且状态为"UnconfiguredGood"的硬盘。

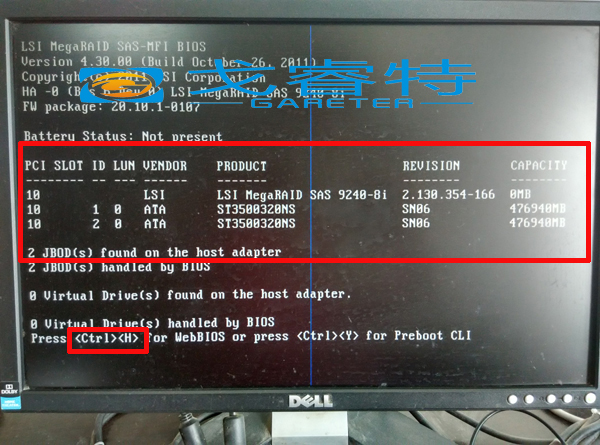

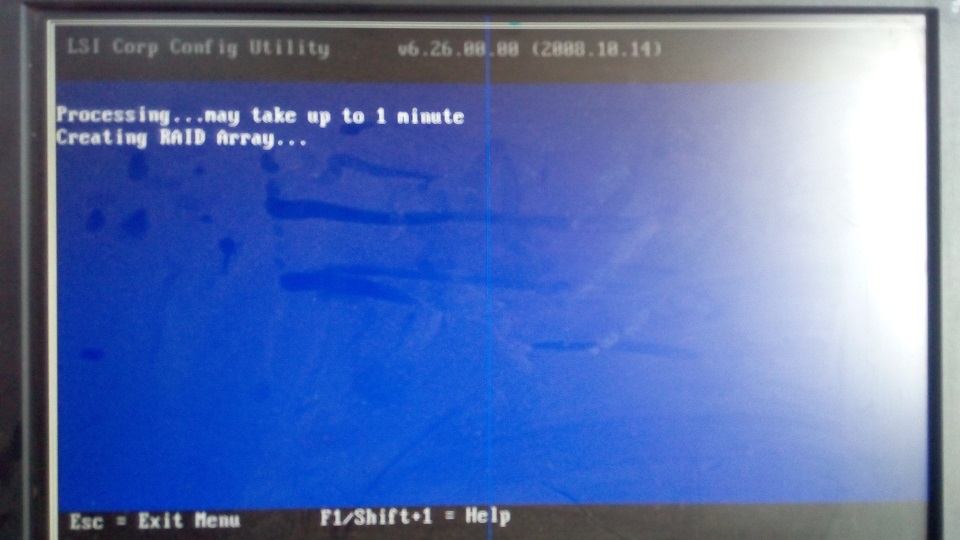

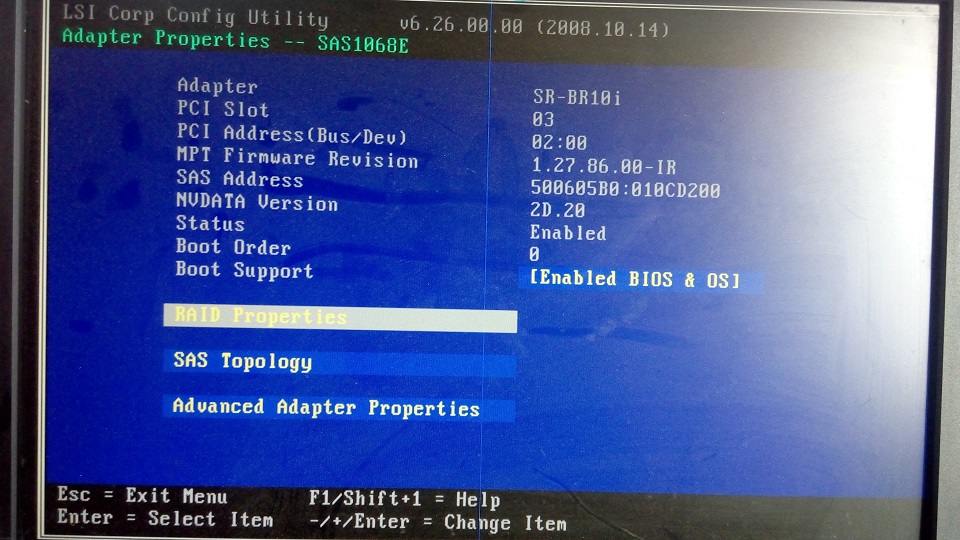

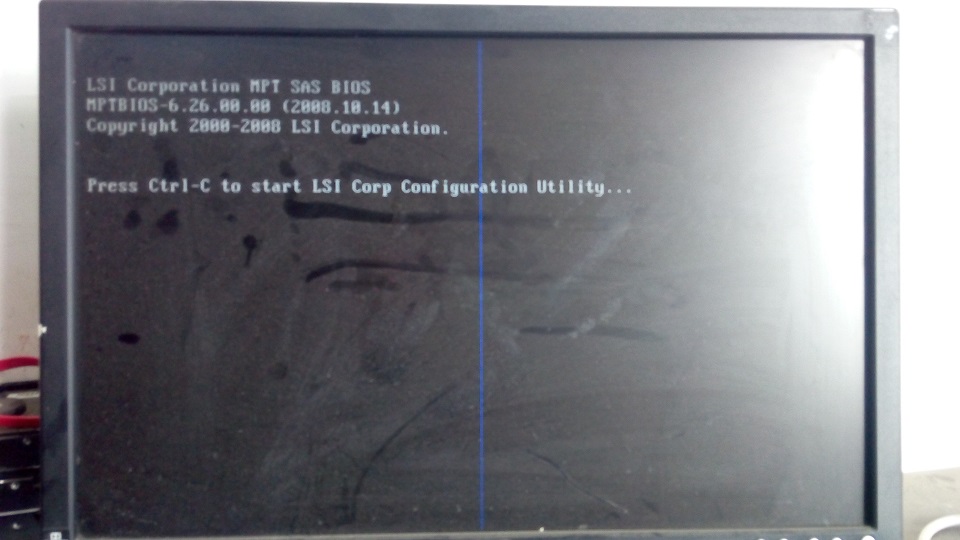

服务器开机自检后，会进入Raid卡自检过程，此时显示器上会出现Ctrl -H提示，如下图

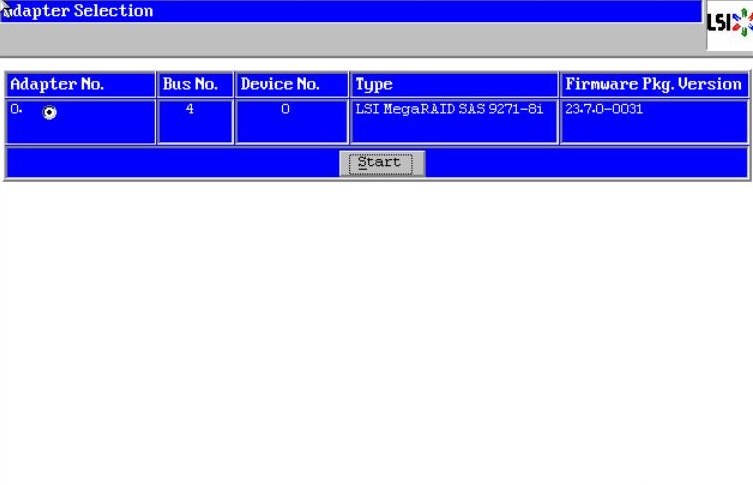

按下Ctrl -H组合键后，自检完成就会进入Raid卡配置界面，如下图。在这里可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进入Raid卡主页

Raid卡首页叫作WebBIOS，如下图。左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后面所有的配置都可以在这里完成！

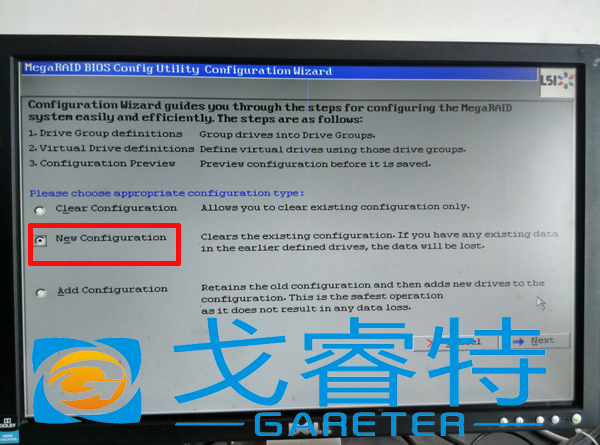

在WebBIOS主页点击【Configuration Wizard】，打开配置向导

选择【Add Configuration】，点击【Next】下一步

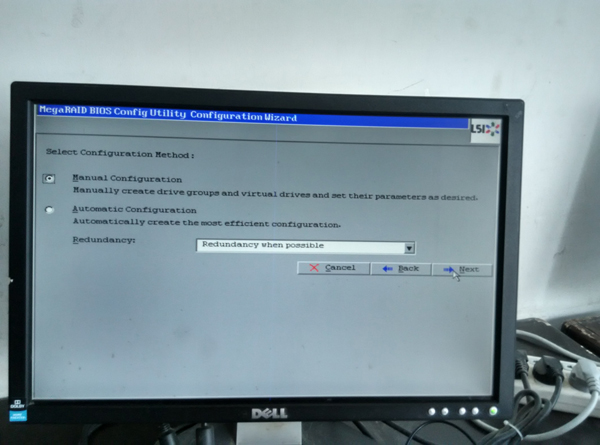

选择【Manual Configuration】，点击【Next】下一步

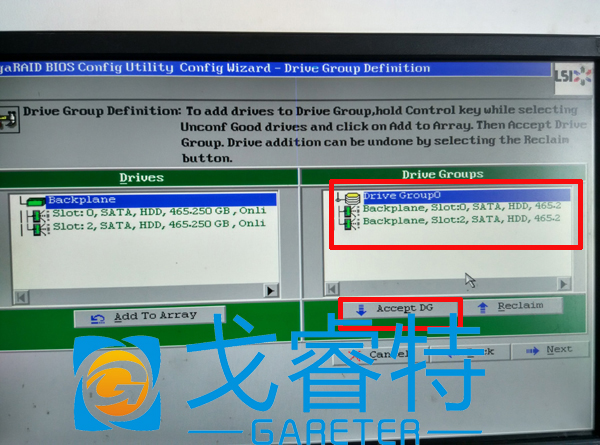

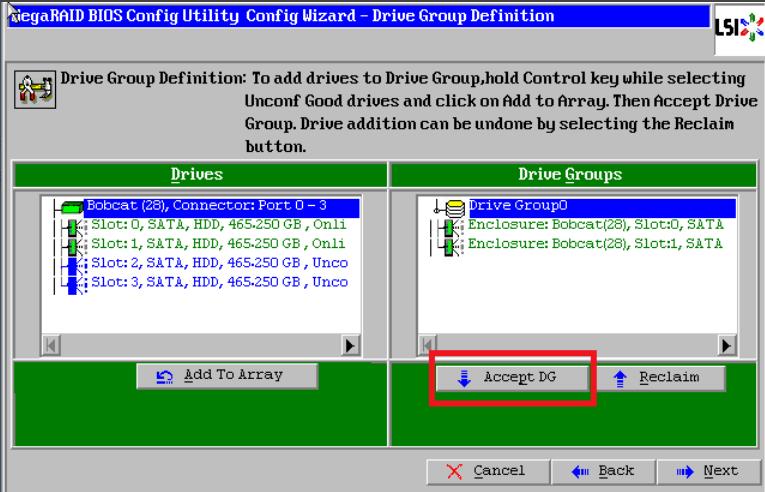

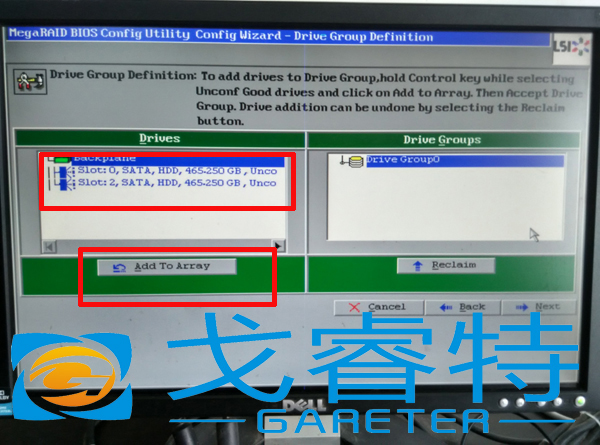

左侧方框内可以看到所有未使用的硬盘。因为要做Raid1，我们选择前两块，然后点击下方的【Add to Array】将其加入到右侧方框内。

点击【Accept DG】，创建磁盘组

点击【Next】下一步

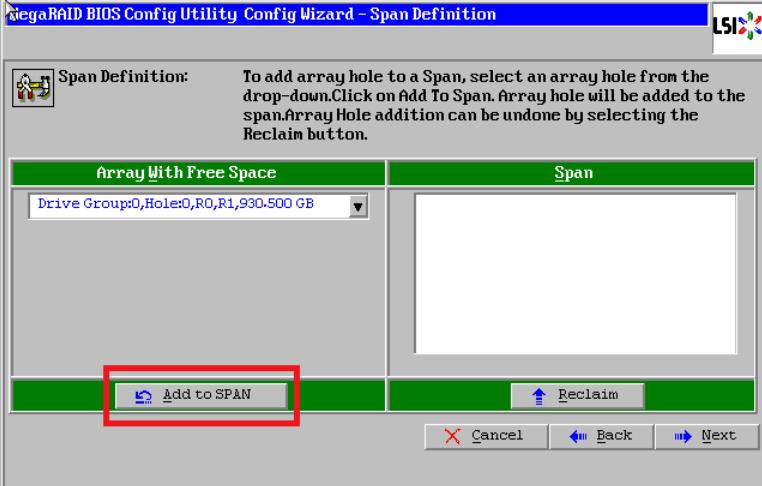

点击【Add to SPAN】，将刚才创建好的磁盘组加入到右侧方框内

点击【Next】下一步

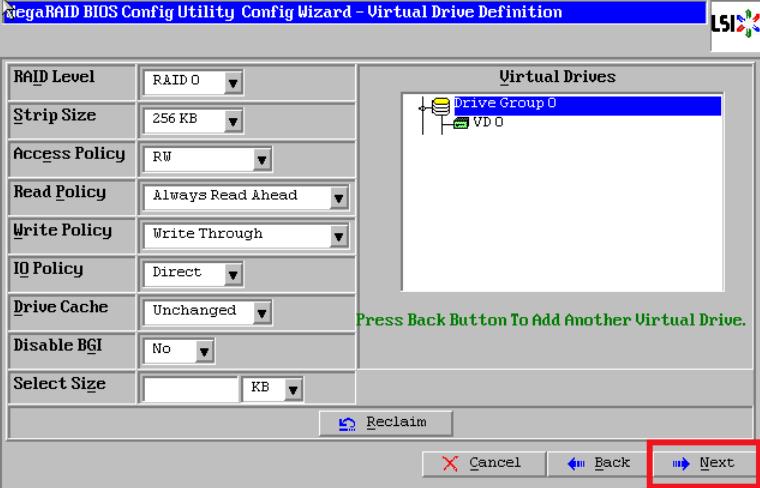

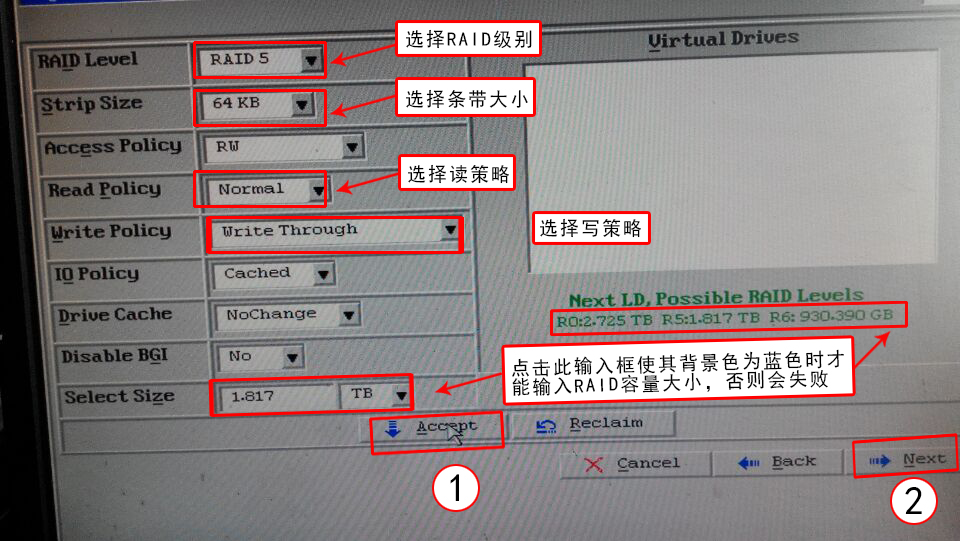

阵列参数配置：第一个参数“Raid Level”选择Raid1，其余保持默认

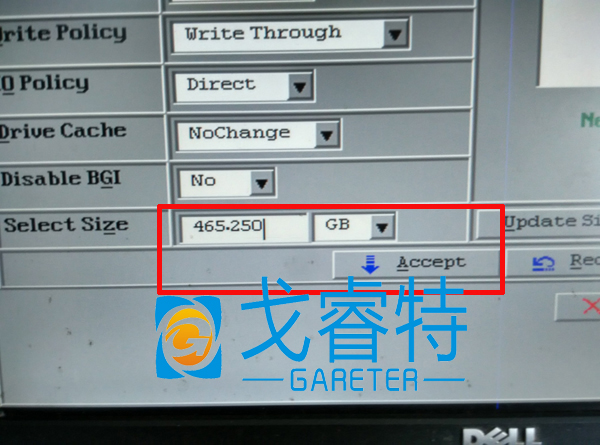

最后一个参数“Select Size”输入阵列容量大小，最大值可参考右侧绿字提示（其中R0代表做Raid0最大容量，R1代表做Raid1最大容量），完成后点击【Accept】

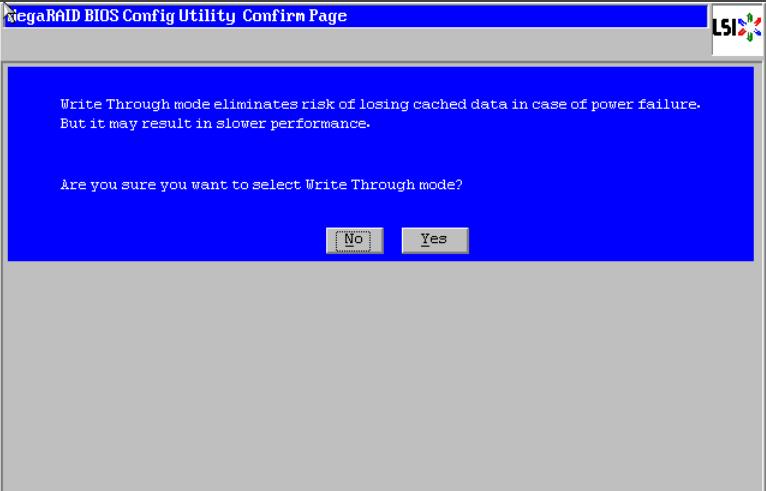

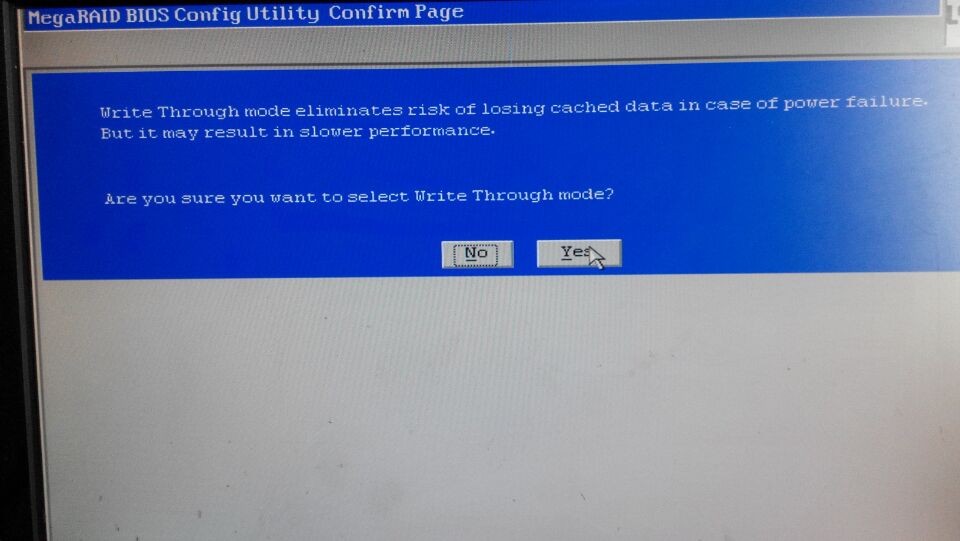

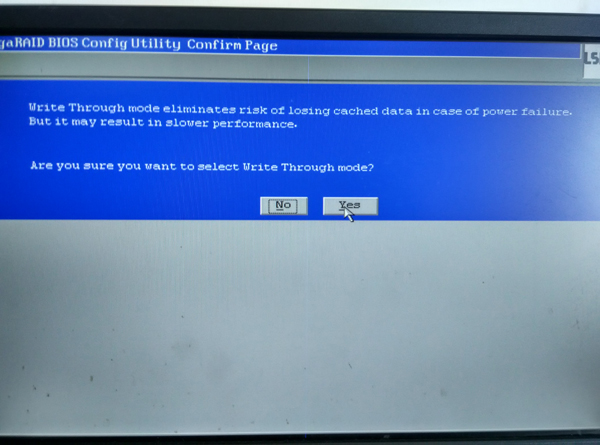

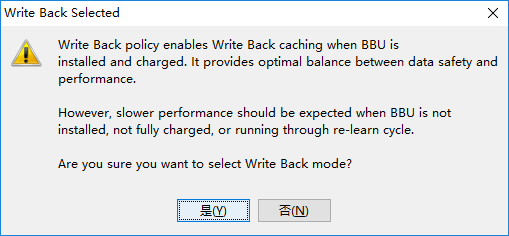

弹出的任何提示均选择【yes】

回到配置页面，点击【Next】下一步、

点击【Accept】配置完成！

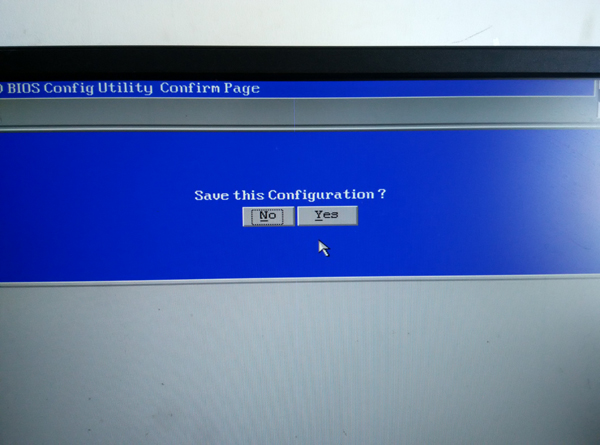

提示保存，选择【yes】

（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提示SSD缓存，选择【Cancel】

提示初始化，选择【yes】

正在初始化，能看到百分比进度条（速度较快，可能一闪而过）

初始化完成！点击【Home】返回首页

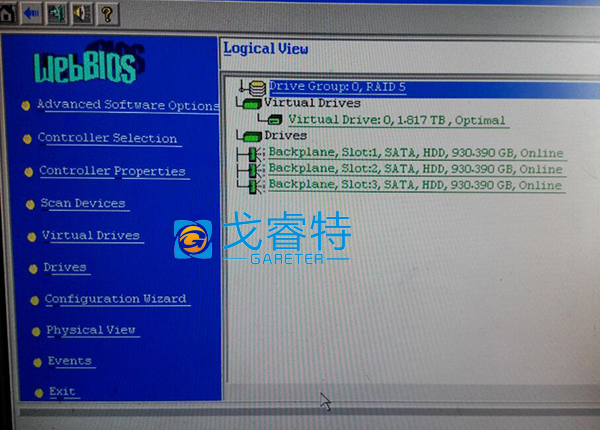

阵列配置完成！

Raid1状态显示“Optimal”表示正常，Drives显示两块硬盘绿色Online正常，如果还有其它未使用的硬盘，会在unconfigured Drives下面蓝色显示。

未使用的硬盘可以继续创建阵列，也可以配置成热备盘。

热备盘的作用是如果阵列中有硬盘发生故障，热备盘可以立即顶替，及时将阵列恢复为正常状态。热备盘的配置非常简单，做完阵列后，未使用的硬盘会在WebBIOS中显示为蓝色unconfigured状态，选中该硬盘进入属性页面。

选择【Make Global HSP】，点击【GO】执行

配置完成！点击【Home】返回首页

热备盘显示为粉色Hotspare状态

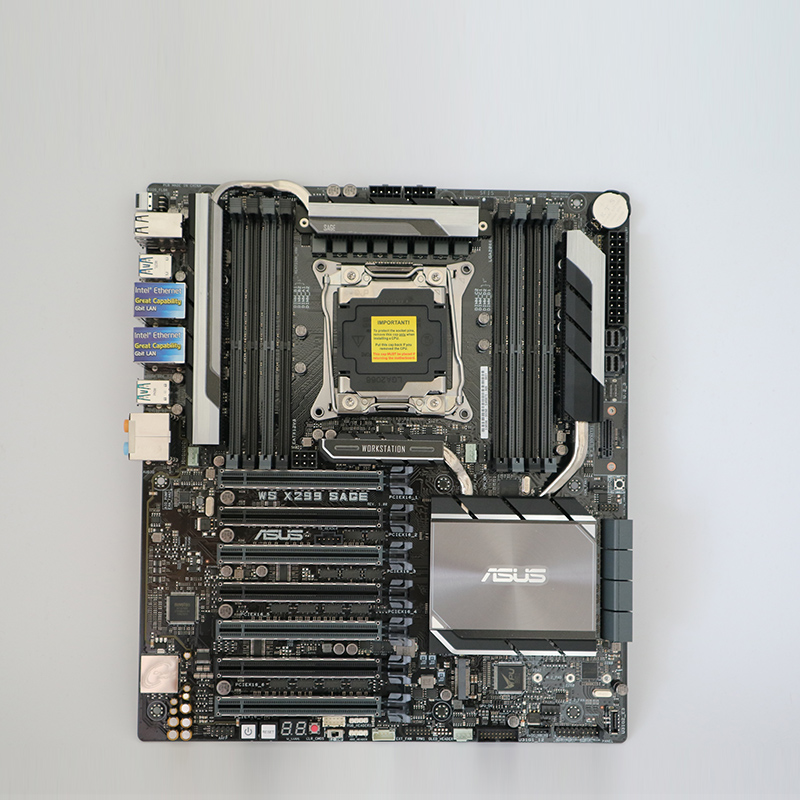

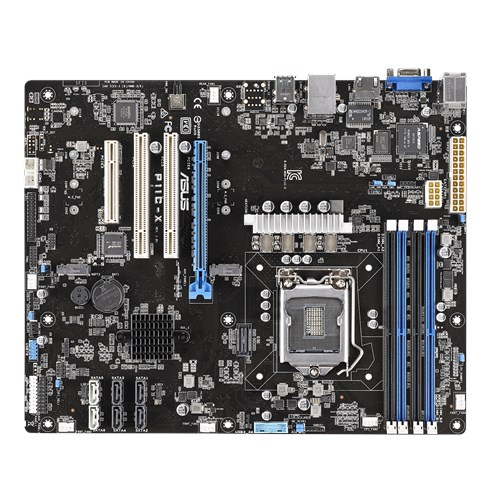

主板外观：

备注：需要有双8PIN供电的电源


主板跳线图示：主板上面有标识

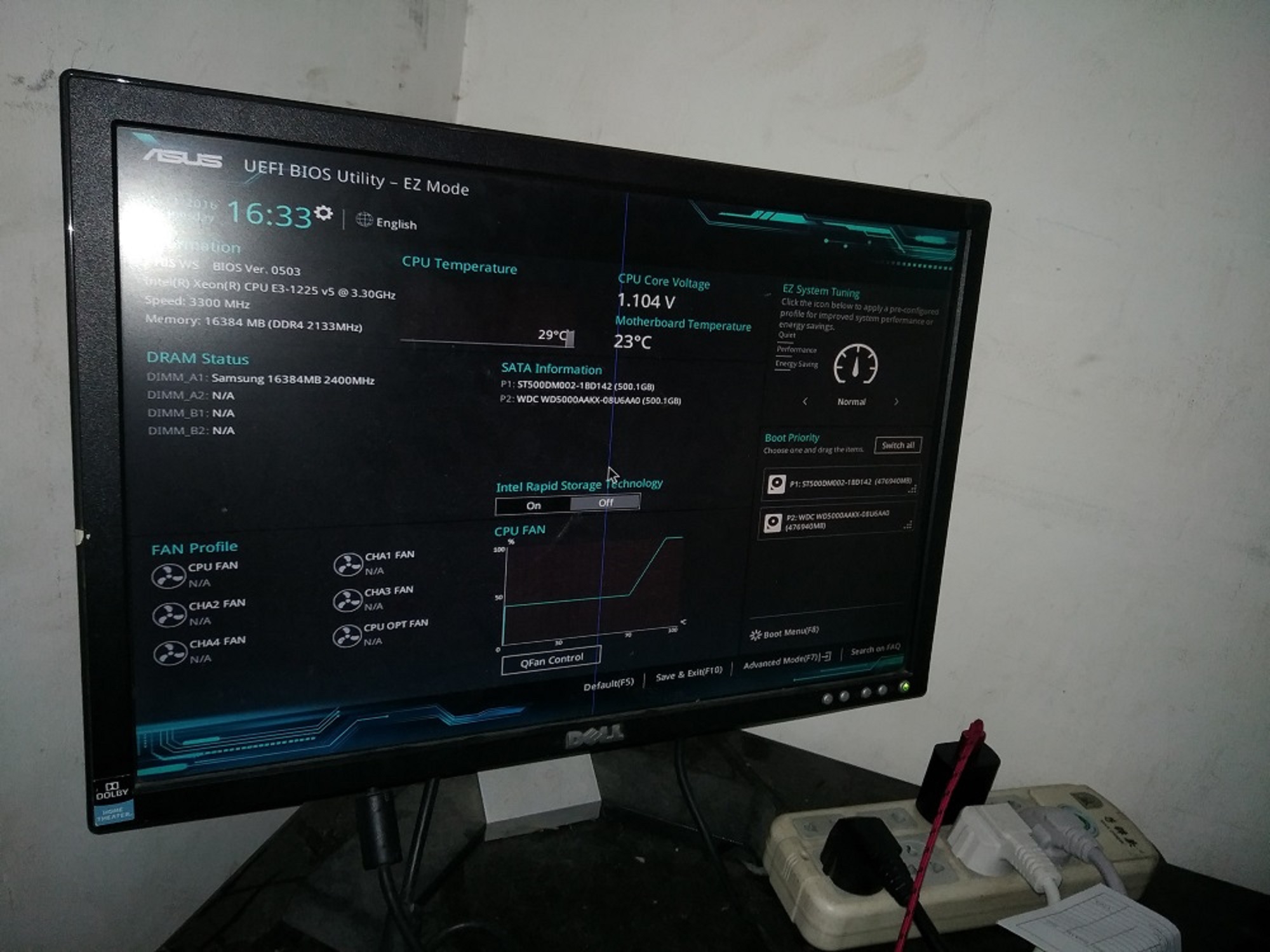

本主板的BIOS设定默认为下面图片（EZ Mode），可在此图片检查系统基本资料

My Favorites我的最爱 可以把BIOS的设置存进我最喜爱的BIOS项目

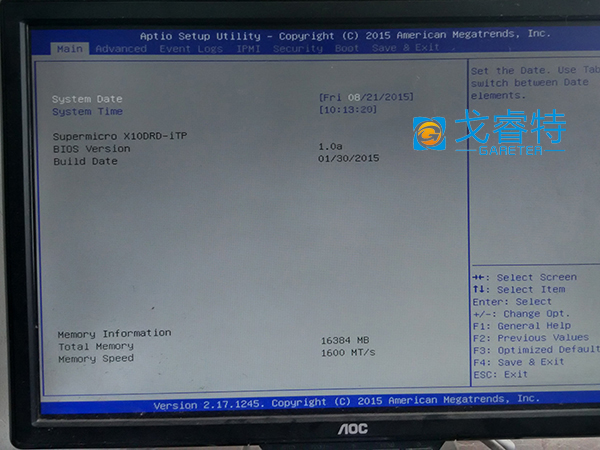

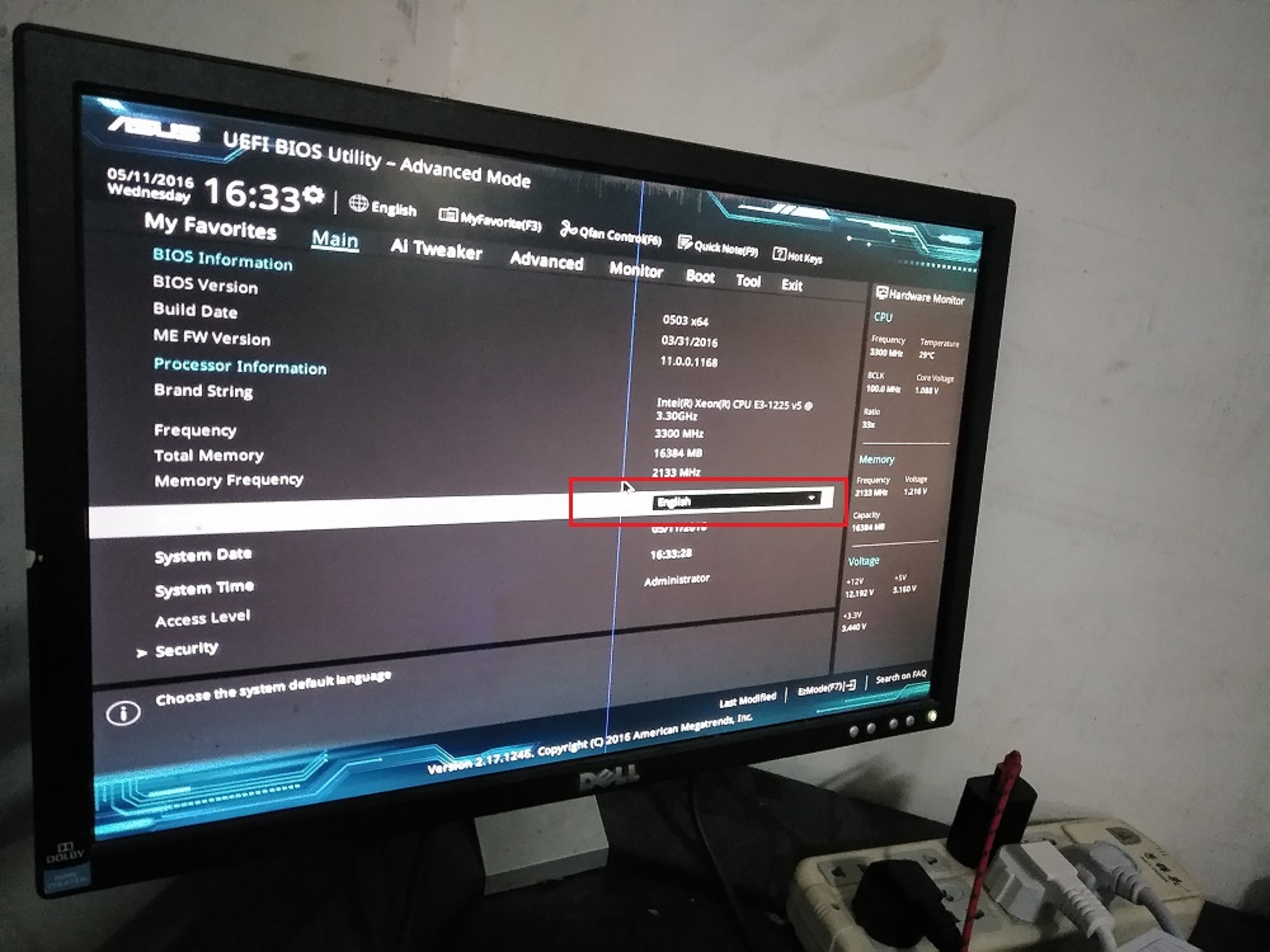

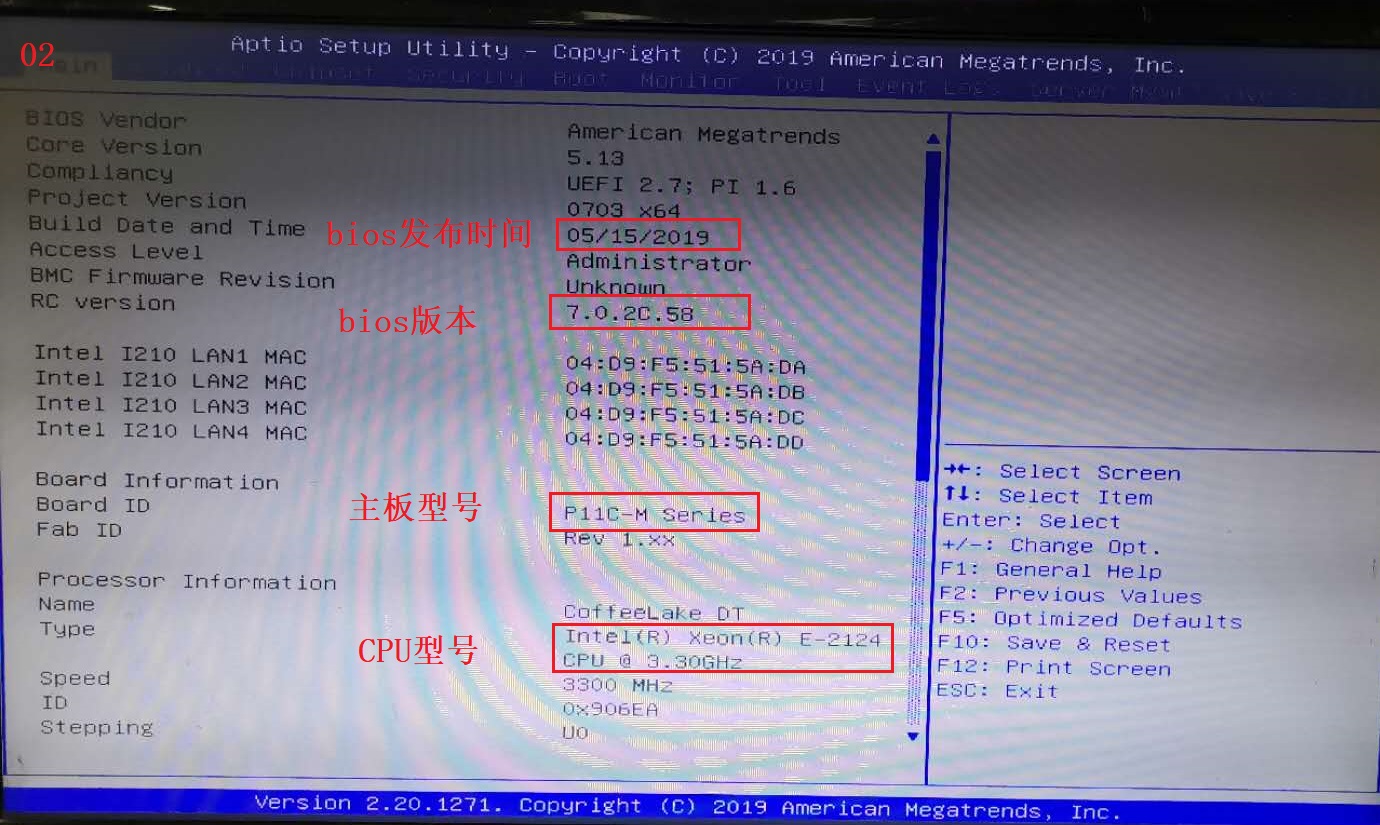

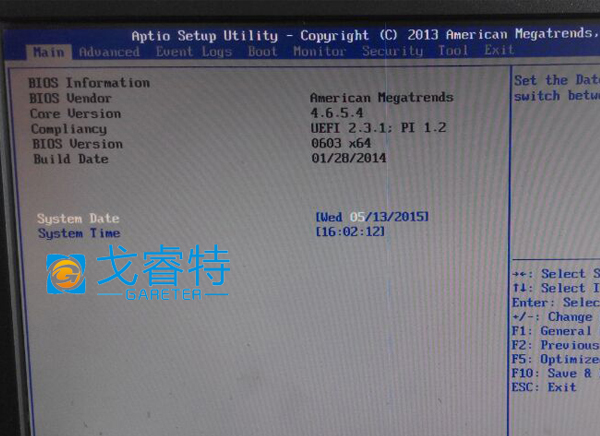

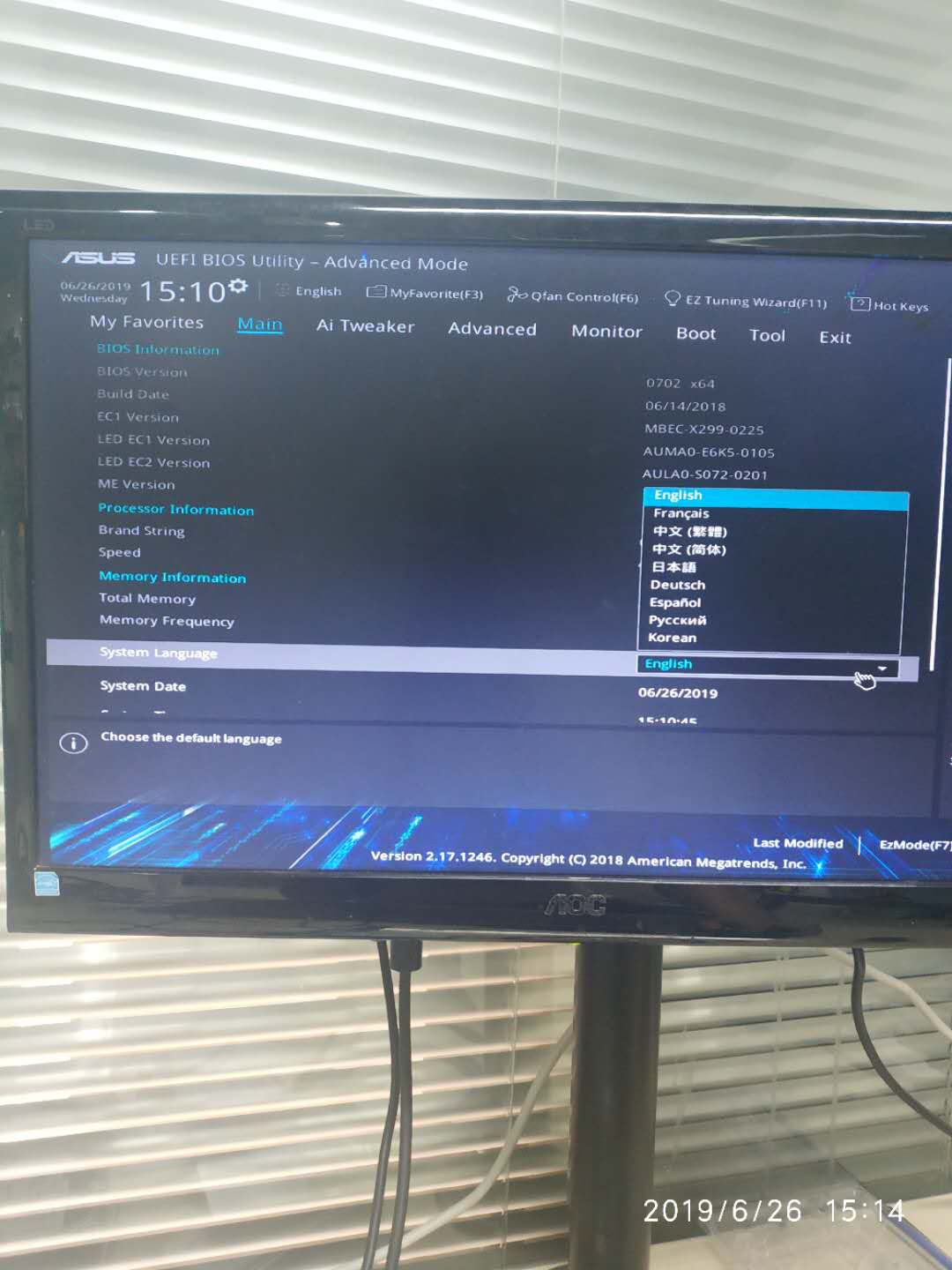

Main项显示bios版本号和基本配置情况可以在此界面更改语言

Ai Tweaker 选项设定超频功能的选项

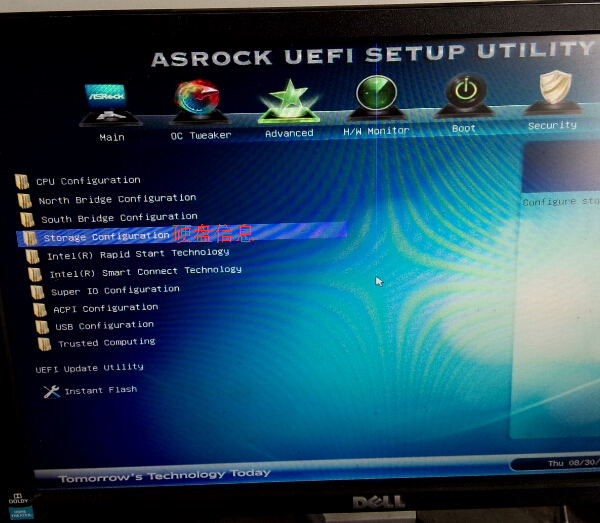

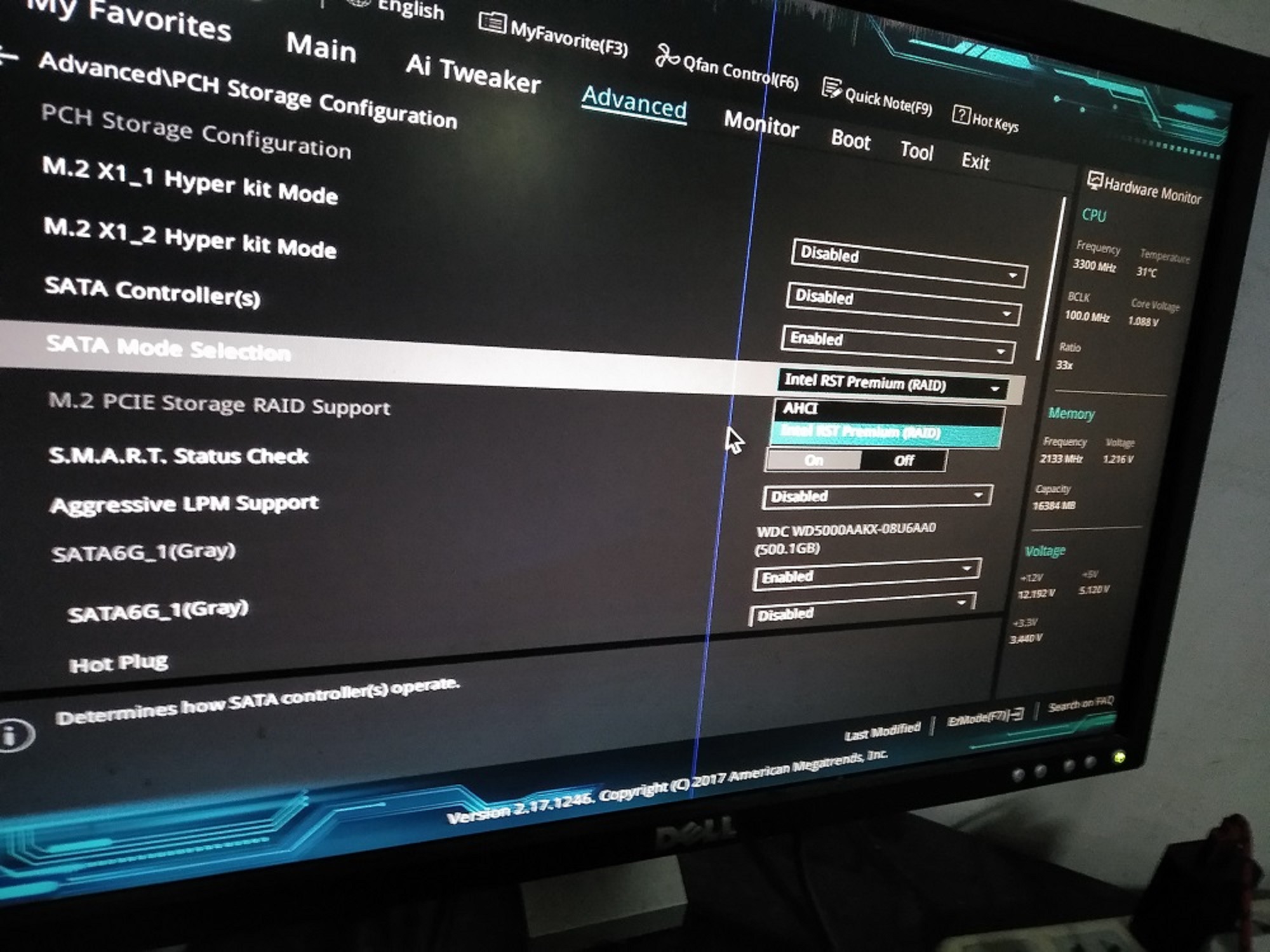

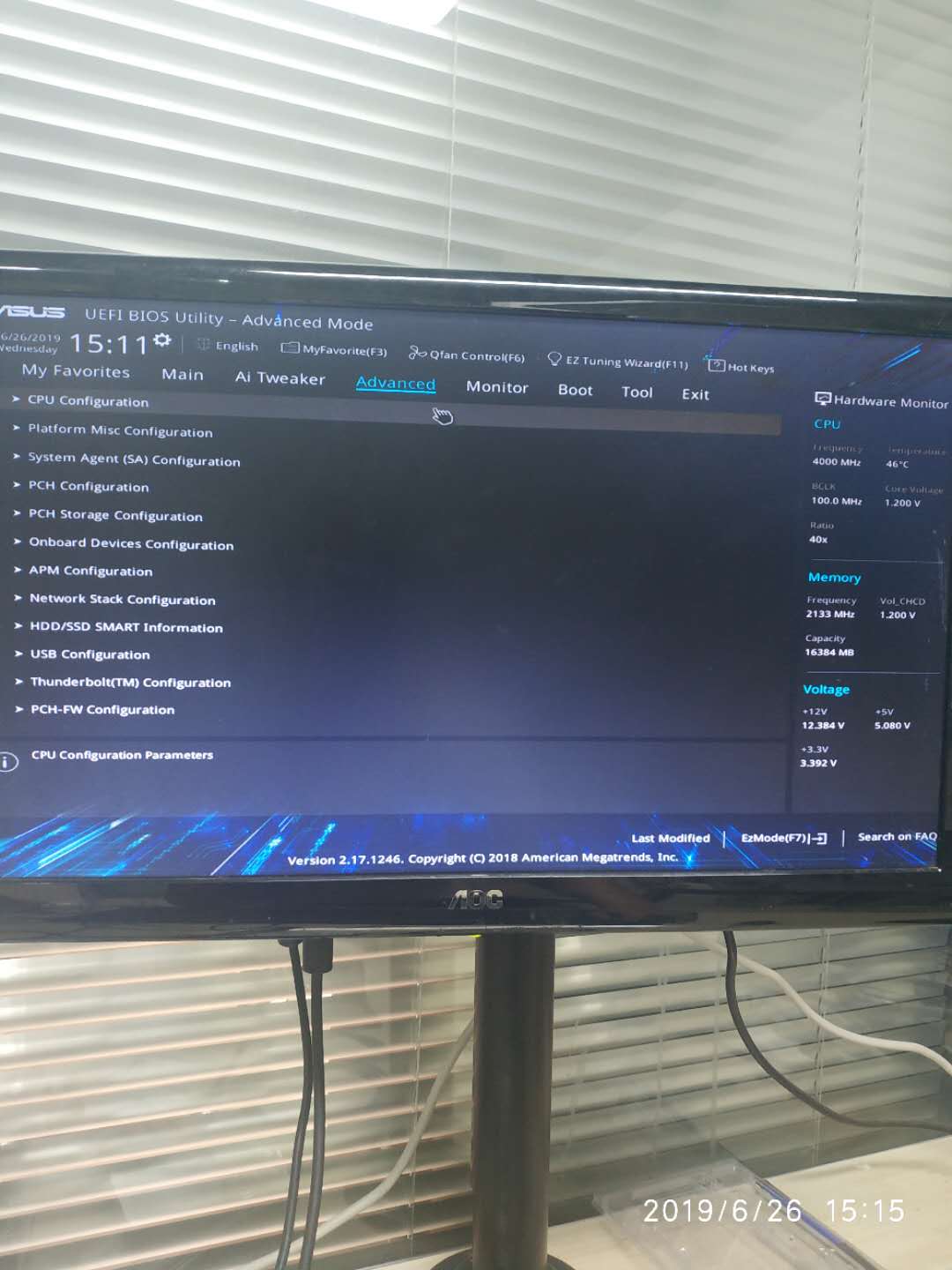

Advenced项显示高级配置选项 PCH Storage Configuration用来选择硬盘模式

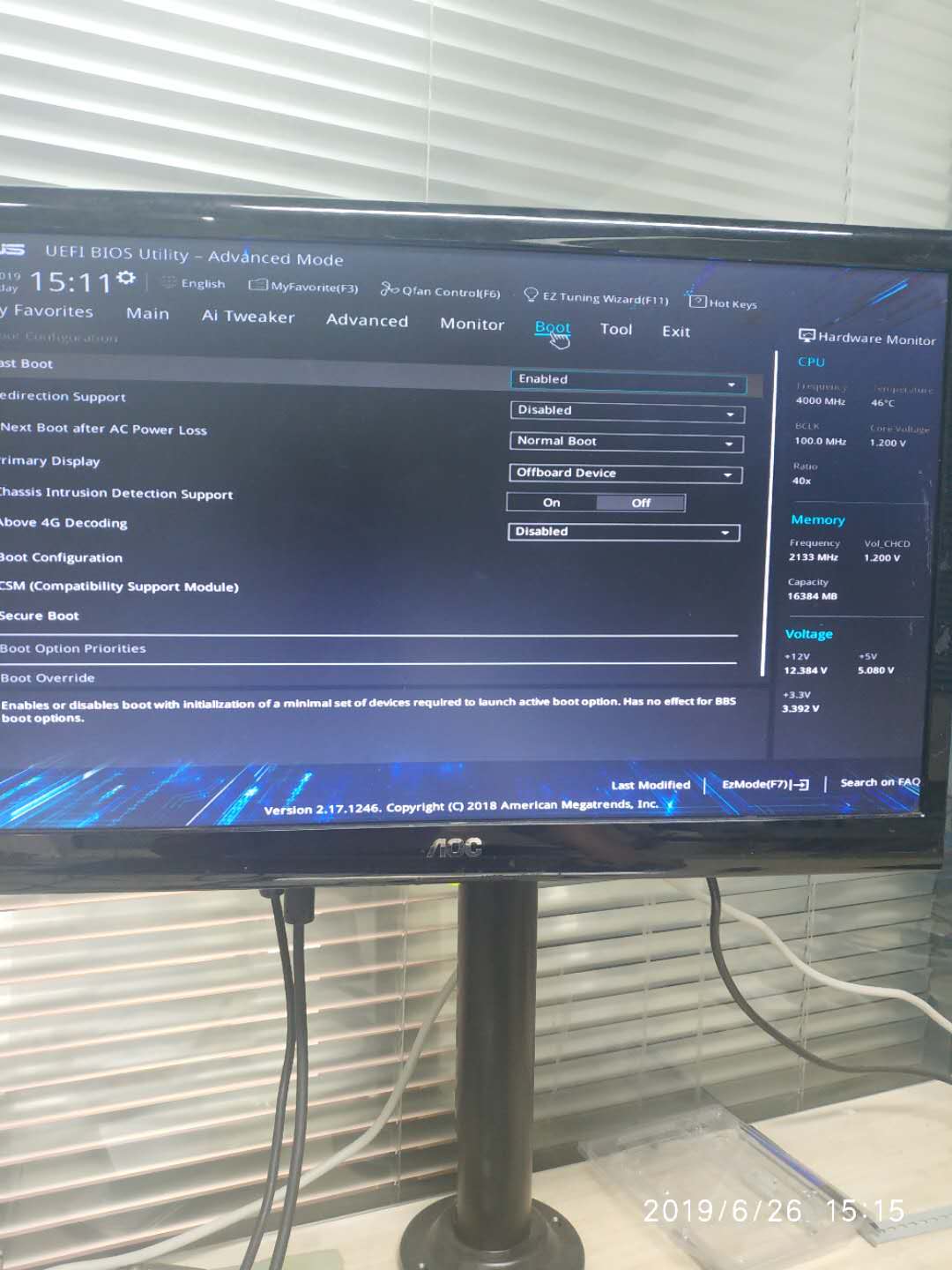

boot选项查看引导是否正常，可以自行调整引导顺序选择

CSM ，进入CSM选项，可更改系统引导模式-Legacy普通模式（适用MBR格式系统盘+普通引导模式）

和UEFI模式（适用于GPT/GUID格式系统盘+UEFI引导启动模式）。以上系统盘格式和启动模式不能混淆

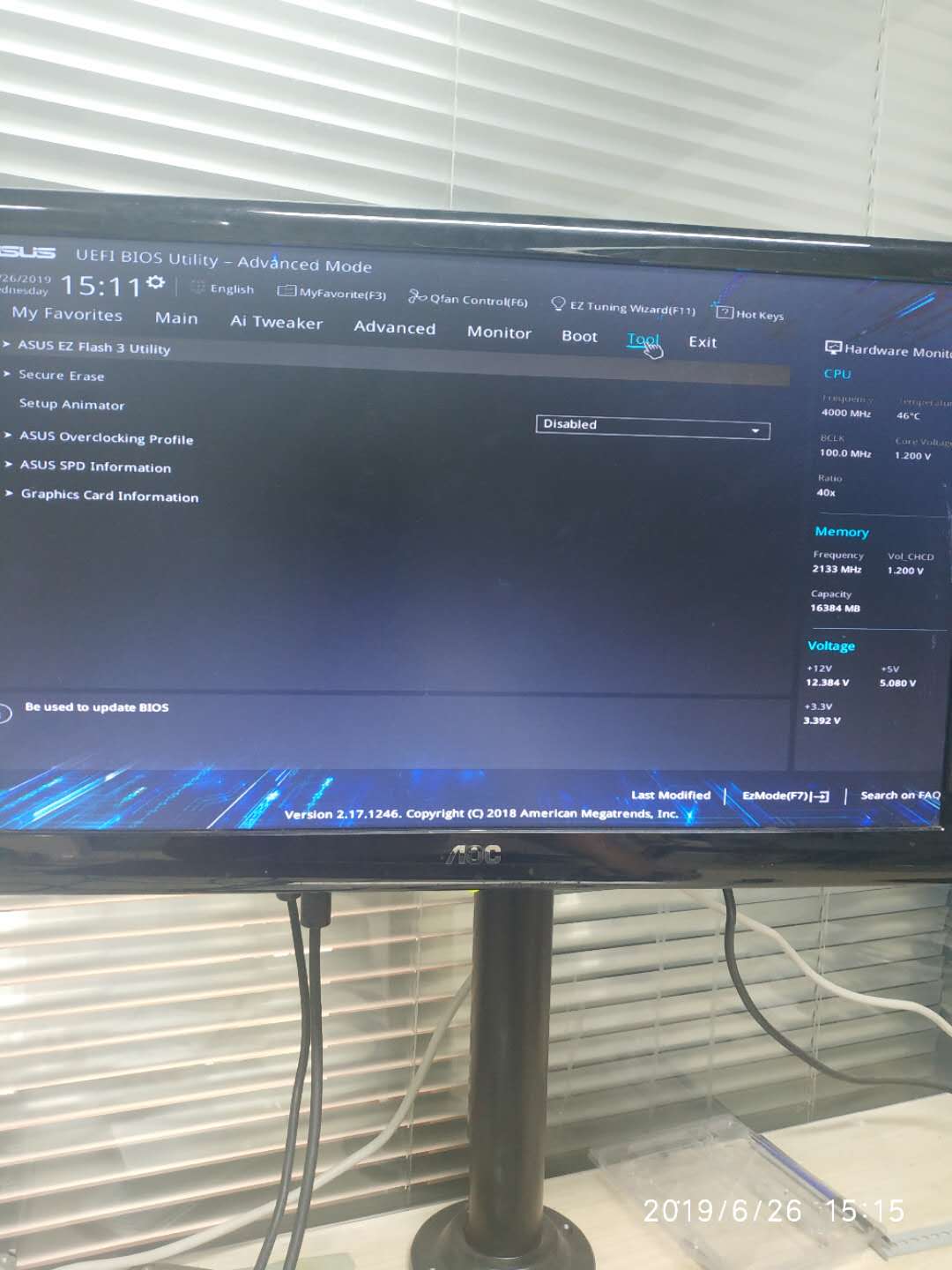

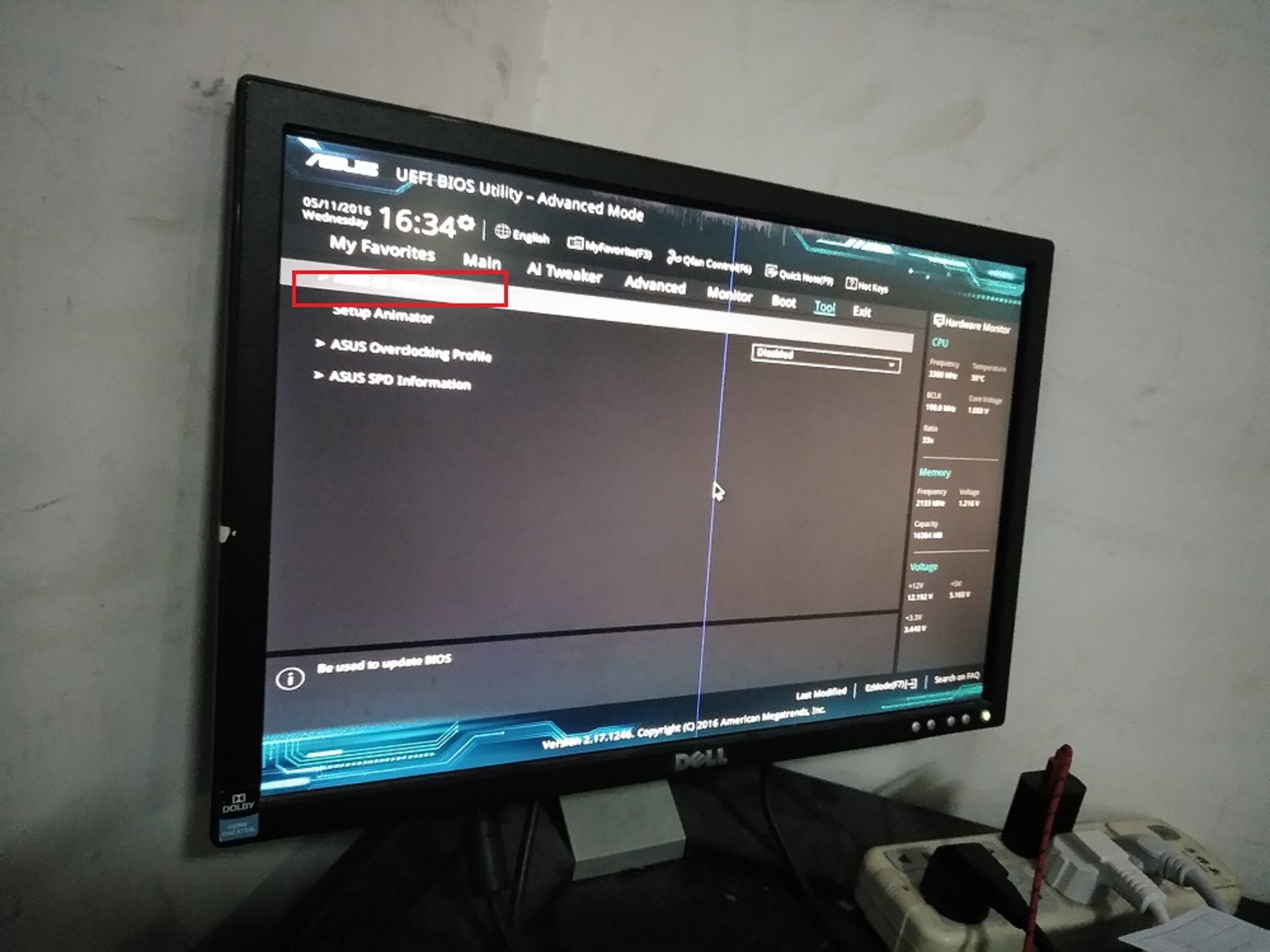

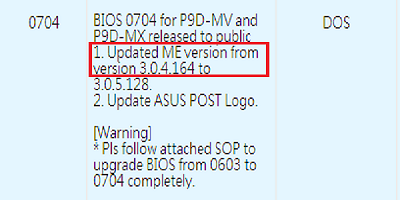

TOOL工具菜单 （EZ Flash3更新您的BIOS版本）

主板外观：

备注：需要有双8PIN供电的电源


主板跳线图示：主板上面有标识

本主板的BIOS设定默认为下面图片（EZ Mode），可在此图片检查系统基本资料

My Favorites我的最爱 可以把BIOS的设置存进我最喜爱的BIOS项目

Main项显示bios版本号和基本配置情况可以在此界面更改语言

Ai Tweaker 选项设定超频功能的选项

Advenced项显示高级配置选项 PCH Storage Configuration用来选择硬盘模式

boot选项查看引导是否正常，可以自行调整引导顺序选择

CSM ，进入CSM选项，可更改系统引导模式-Legacy普通模式（适用MBR格式系统盘+普通引导模式）
和UEFI模式（适用于GPT/GUID格式系统盘+UEFI引导启动模式）。以上系统盘格式和启动模式不能混淆

TOOL工具菜单 （EZ Flash3更新您的BIOS版本）

Exit，此项可直接选择进入某项引导，可以选择保存对bios的改动或还原bios默认设置

主板跳线图

硬件方面：安装CPU如下图

    本主板采用LAG3647针脚设计

PCI-E的使用

主板装机箱
    此主板共有9个螺丝固定孔，同样的机箱也应在对应位置上9个螺丝柱，切记不要上错位置，螺丝上错位置有时会顶到主板背面电路
导致主板短路，会出现主板不亮或者认不全内存的情况

如上图：
          图一尺寸为M ATX (9.6"X 9.6")英寸，适用长24.384cm，宽24.384cm的主板(如华硕P9D-MX)
          图二尺寸为AMT (12"X 9.6")英寸，适用长30.48cm，宽24.384cm的主板(如华硕P9D-X)
          图三尺寸为AMT (12"X 10")英寸，适用长30.48cm，宽26.4cm的主板(如华硕Z9PA-D8)
          图四尺寸为S ATX (12"X 13")英寸，适用长33.02cm，宽30.48cm的主板(如华硕Z9PE-D8)
    图例为华硕原装塔式T30热插拔机箱...!
    注意事项：机箱螺丝柱上错位置会导致主板点不亮，内存认不全，主板原件烧毁等各种问题

电源
   这个主板电源需要有双8P供电.如下图：

下图是6+2P，6P供电口是独立显卡供电口，千万不要插主板上，插主板上会导致主板烧毁的，
如下图：

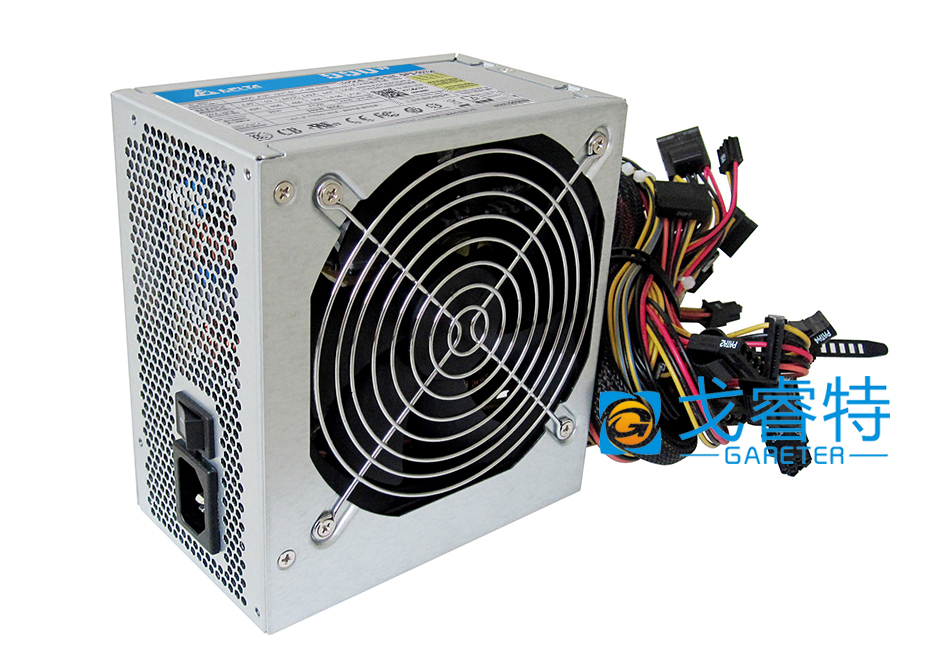

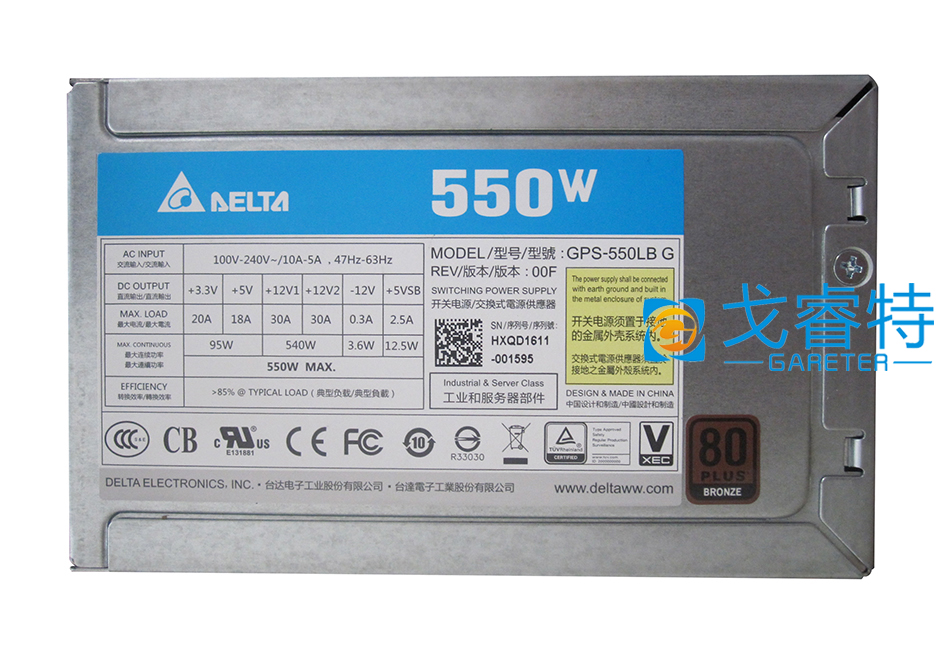

这个最好使用服务器电源，不要使用台式机电源，极易导致主板烧毁，（图例为台达550W服务器专用电源）

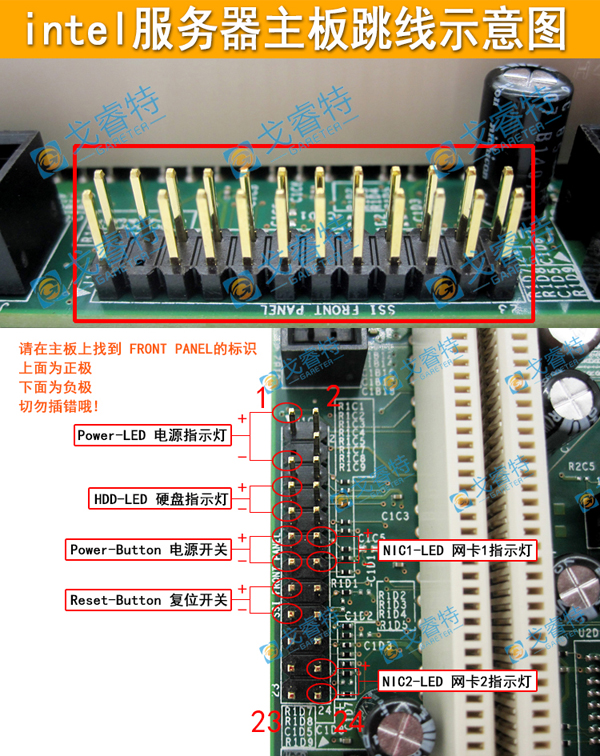

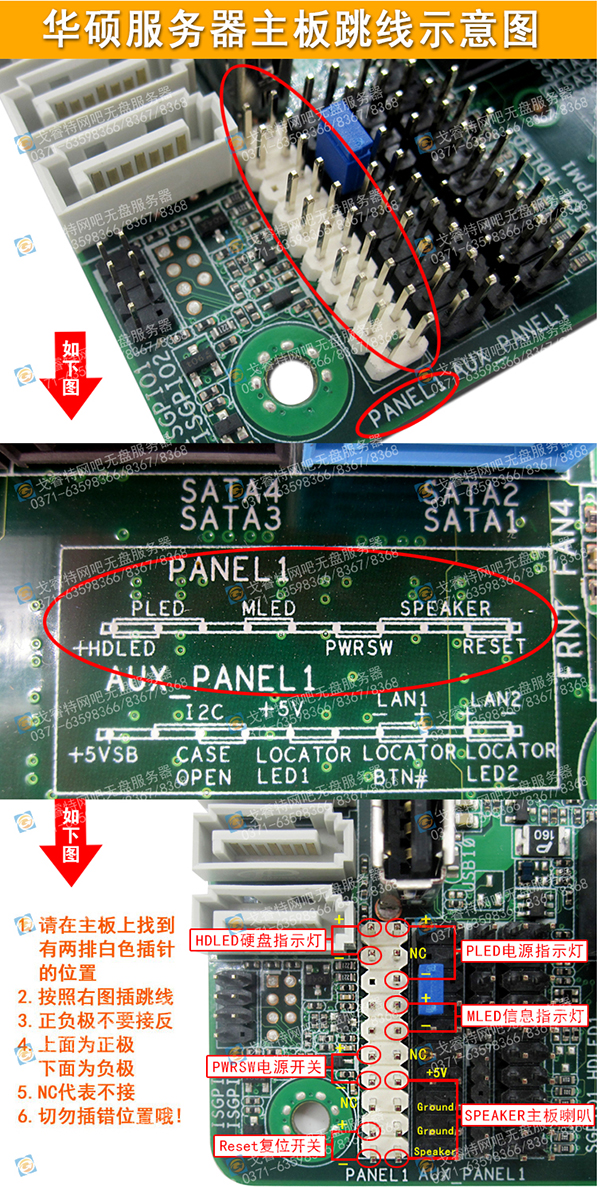

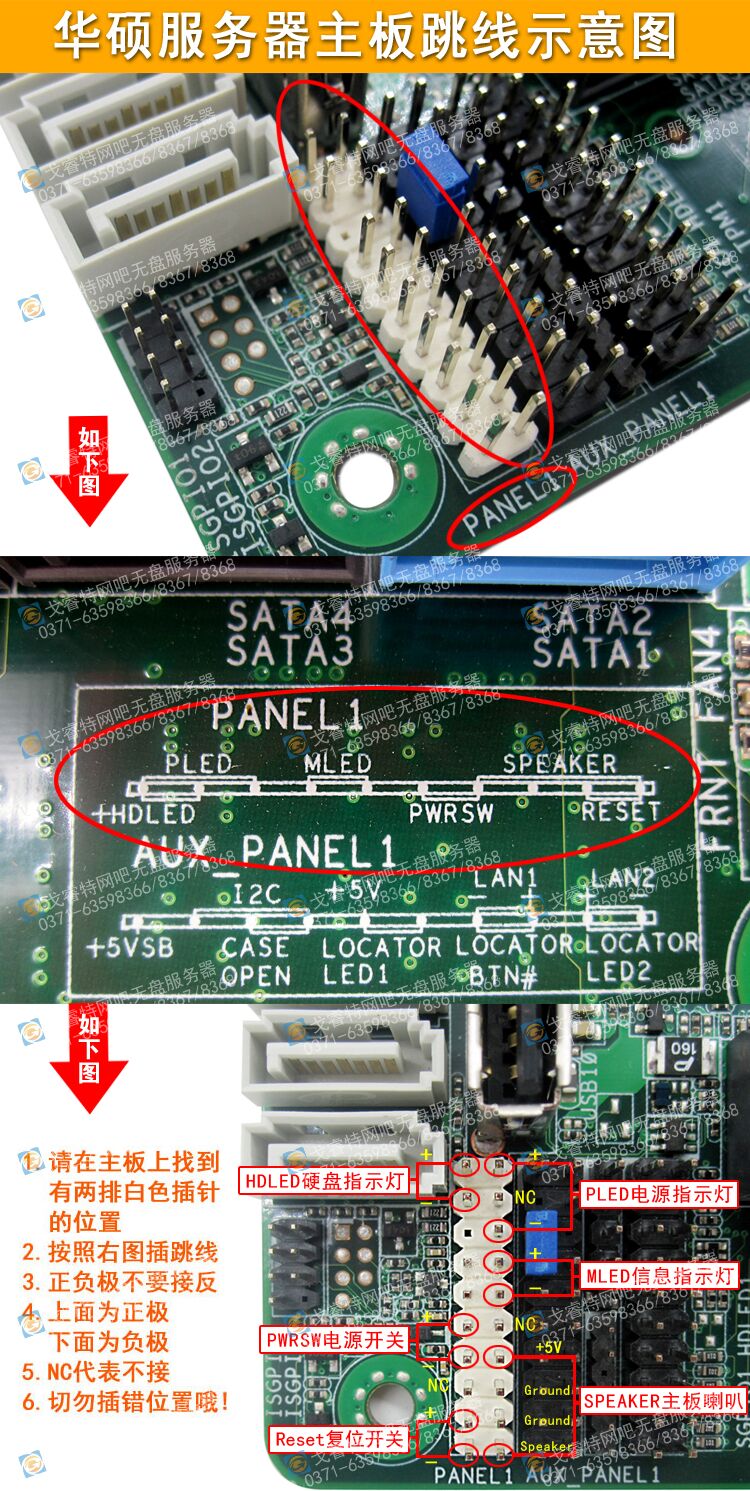

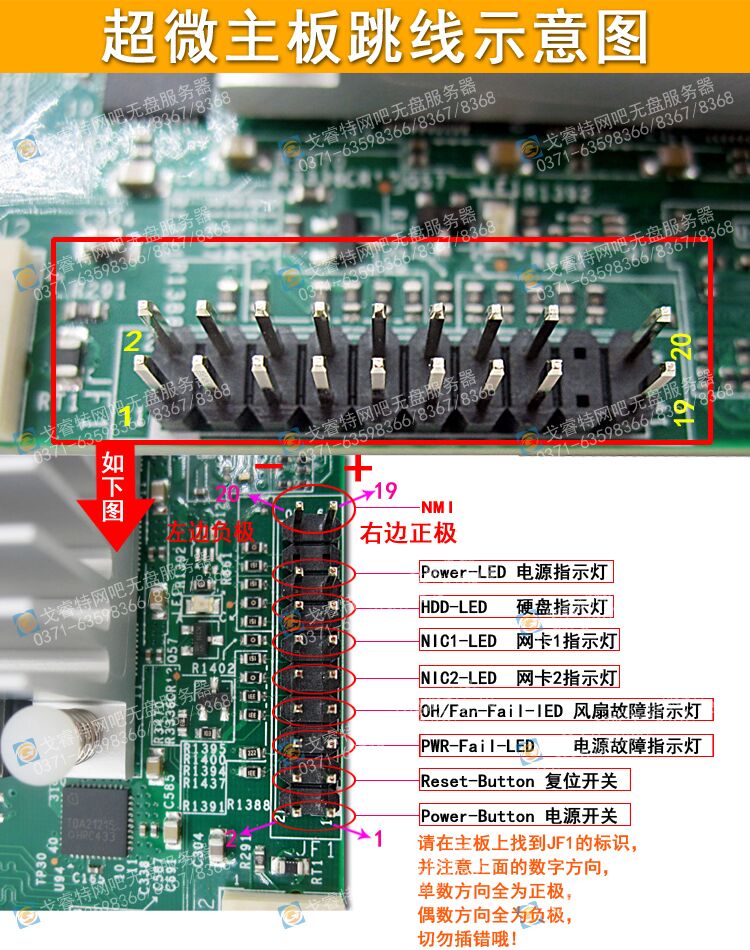

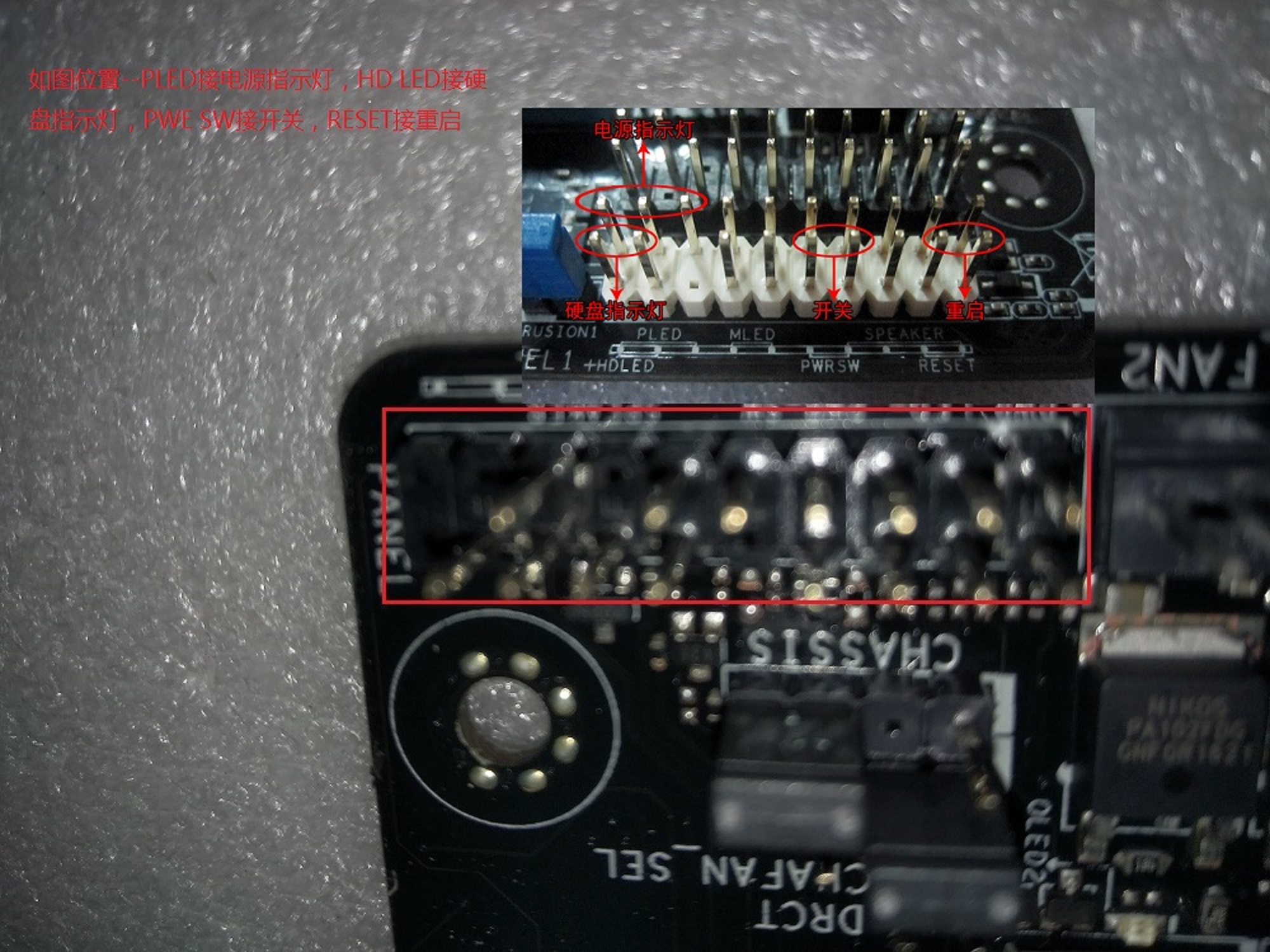

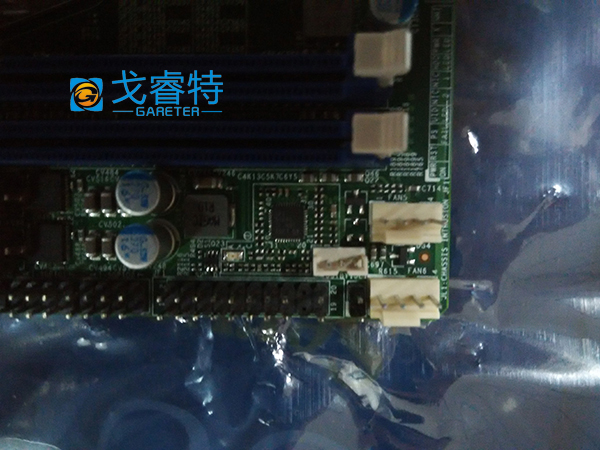

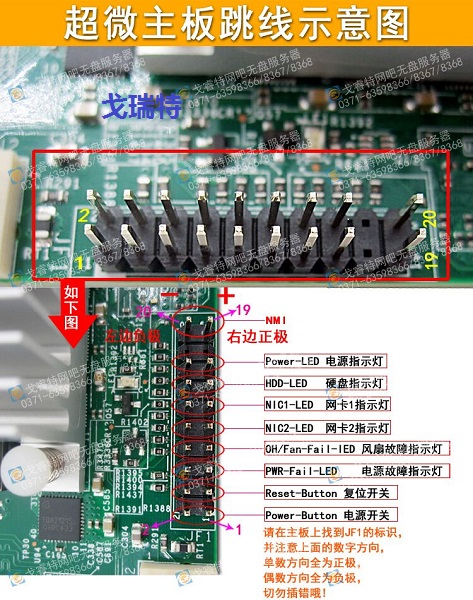

1、主板跳线插法：本主板跳线位置在主板右下角一行白色针脚如下示意图

注：主板跳线一定要按照上图所示：左为正极，右为负极，插错的话主板可是会烧的，谨记...！
其他注意事项：1、购买主板的客户,请当快递员面验货(是否磕伤,CPU底座是否弯针)没有问题在签收...!
                           2、这个主板电源需要有双8P供电.不要用6+2会烧主板，买电源的时候注意一下.最好使用服务器电源，
                                 不要使用台式机电源，会烧主板CPU供电模块，造成主板不启动，这种情况只能做返厂维修处理，
                                 不能更换...!
                           3、拧CPU风扇的时候注意一下（超频3慎用，螺丝细） 他螺丝孔下边有电路 别拧穿了...!
                           4、装机箱的时候看好机箱里的螺丝柱,主板一共9个螺丝孔,没有螺丝孔的位置不要有螺丝柱...!
                           5、收到主板不要直接拆CPU底座的塑料盖，有很多都是没有拆好，把CPU底座弄弯了，先把CPU装上
                                 去这样会安全很多，内存认不全大部分都是CPU弯针断针和底座螺丝孔拧穿造成的，CPU底座弯针

  断针属于人为损伤，不在三包范围之内，安装的时候一定要注意...！！！

软件方面：

RAID配置如下图

硬件方面：
主板放置CPU的步骤和注意事项：

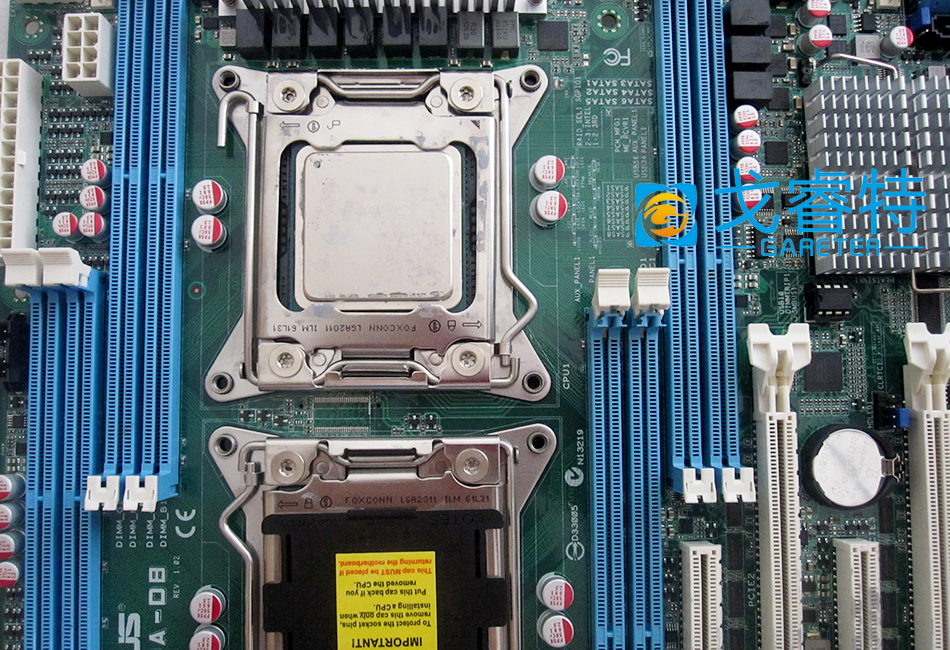

  一. 放置cpu

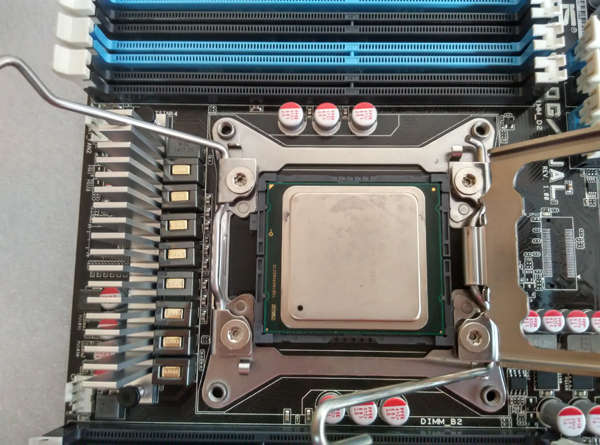

放置cpu，先放cpu的一个角，然后沿着放下一边，再把整个cpu盖上去，最后合上固定架
        子就可以了,如下图：

注意：为防止人为手取cpu塑料保护盖划伤 cpu底座，主板cpu底座上的黑色塑料保护盖非专业人士不要直接用手取，非专业的客户直接取的话，很容易挂到CPU底座针脚，造成CPU底座弯针甚至断针，这是不在三包范围之内的，一定要注意,
如下图:

在装上cpu之后合上cpu的固定架子，cpu会把固定架子上的塑料保护盖顶出来.（主板cpu针脚弯针不在三包范围之内，是需要付费维修的，切记...!）

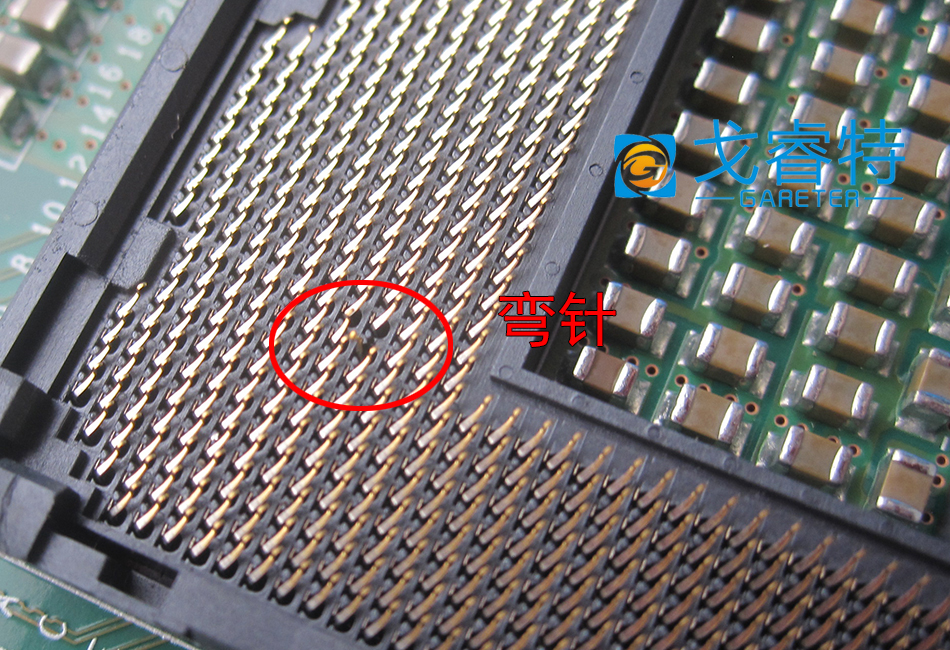

注意：主板弯针不在保修范围之内，是需付费维修的，一定要小心...!   主板底座弯针图例：

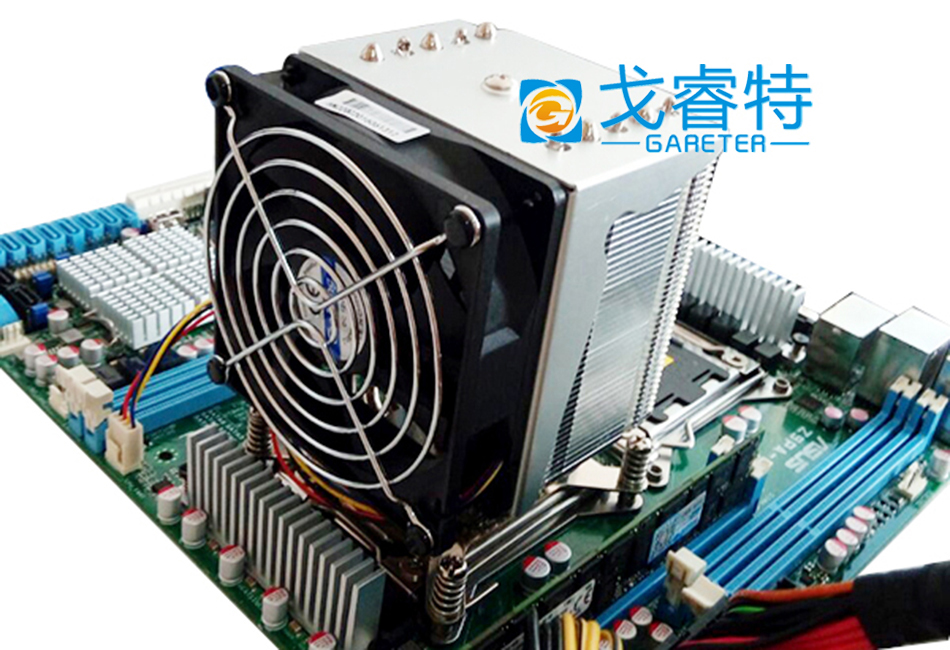

二、上cpu散热风扇

上cpu风扇时拧的慢一点，感觉拧不动的时候就不要再拧了，本次演示采用的是CooNong
    2011针服务器专用4U五热导管风扇...!

注意：拧风扇的时候要小心，千万不要把主板拧穿了，风扇螺丝孔的下面是黑
     色的，可以看到，如果里面露出白色的时候，就是拧穿了。所以cpu风扇务必用服
     务器专用风扇...! 主板电路板拧穿，也不在三包范围，严重的主板直接报废

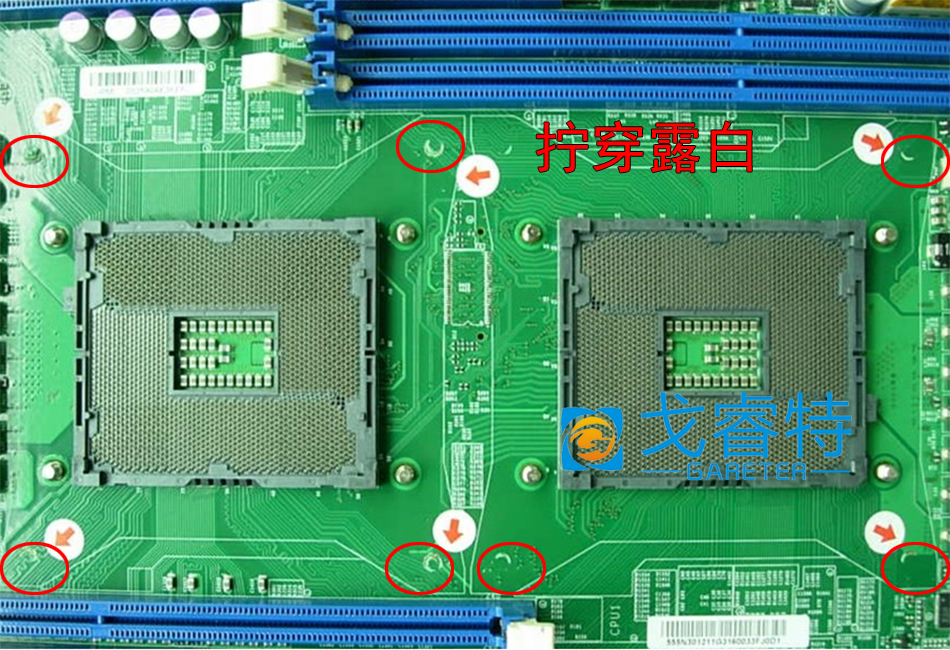

主板拧穿图例：

三、主板装机箱
    此主板共有9个螺丝固定孔，同样的机箱也应在对应位置上9个螺丝柱，切记不要上错位置，螺丝上错位置有时会顶到主板背面电路
导致主板短路，会出现主板不亮或者认不全内存的情况

如上图：
          图一尺寸为M ATX (9.6"X 9.6")英寸，适用长24.384cm，宽24.384cm的主板(如华硕P9D-MX)
          图二尺寸为AMT (12"X 9.6")英寸，适用长30.48cm，宽24.384cm的主板(如华硕P9D-X)
          图三尺寸为AMT (12"X 10")英寸，适用长30.48cm，宽26.4cm的主板(如华硕Z9PA-D8)
          图四尺寸为S ATX (12"X 13")英寸，适用长33.02cm，宽30.48cm的主板(如华硕Z9PE-D8)
    图例为华硕原装塔式T30热插拔机箱...!
    注意事项：机箱螺丝柱上错位置会导致主板点不亮，内存认不全，主板原件烧毁等各种问题

四、电源
   这个主板电源需要有双8P供电.如下图：

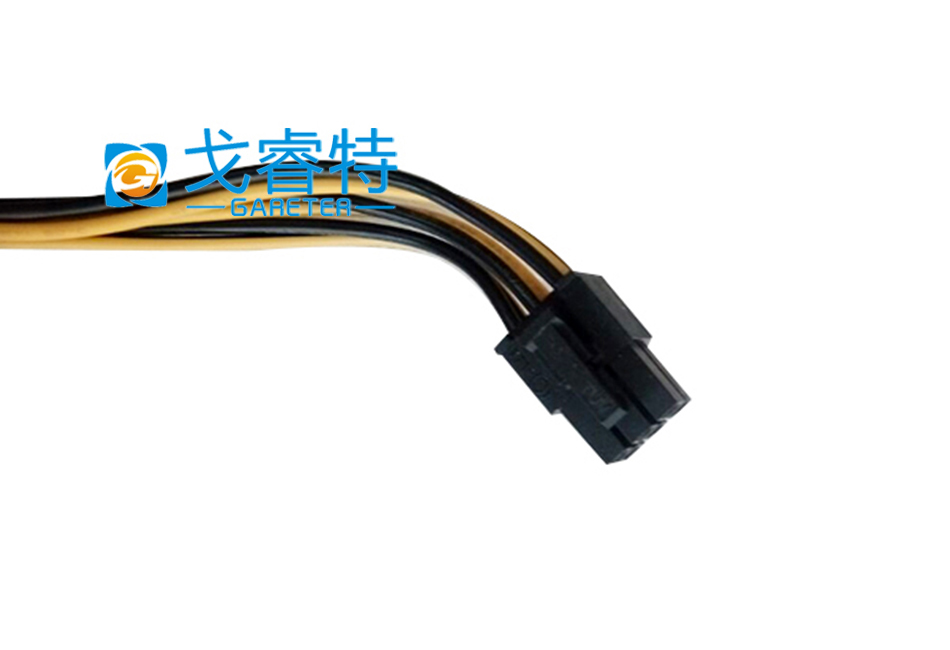

下图是6+2P，6P供电口是独立显卡供电口，千万不要插主板上，插主板上会导致主板烧毁的，
如下图：

这个最好使用服务器电源，不要使用台式机电源，极易导致主板烧毁，（图例为台达550W服务器专用电源）

1、主板跳线插法：本主板跳线位置在主板右下角一行白色针脚如下示意图

注：主板跳线一定要按照上图所示：左为正极，右为负极，插错的话主板可是会烧的，谨记...！
其他注意事项：1、购买主板的客户,请当快递员面验货(是否磕伤,CPU底座是否弯针)没有问题在签收...!
                           2、这个主板电源需要有双8P供电.不要用6+2会烧主板，买电源的时候注意一下.最好使用服务器电源，
                                 不要使用台式机电源，会烧主板CPU供电模块，造成主板不启动，这种情况只能做返厂维修处理，
                                 不能更换...!
                           3、拧CPU风扇的时候注意一下（超频3慎用，螺丝细） 他螺丝孔下边有电路 别拧穿了...!
                           4、装机箱的时候看好机箱里的螺丝柱,主板一共9个螺丝孔,没有螺丝孔的位置不要有螺丝柱...!
                           5、收到主板不要直接拆CPU底座的塑料盖，有很多都是没有拆好，把CPU底座弄弯了，先把CPU装上
                                 去这样会安全很多，内存认不全大部分都是CPU弯针断针和底座螺丝孔拧穿造成的，CPU底座弯针

  断针属于人为损伤，不在三包范围之内，安装的时候一定要注意...！！！

软件方面：

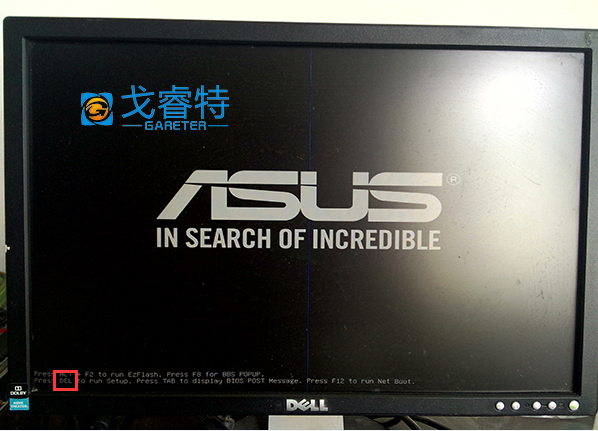

在开机画面出现时按<Delete>键进入BIOS设置界面，如下图：

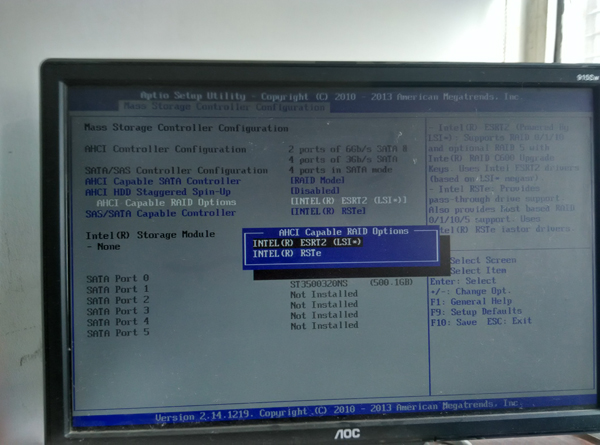

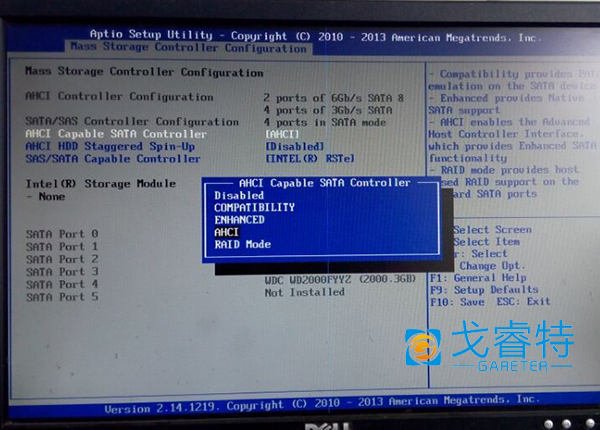

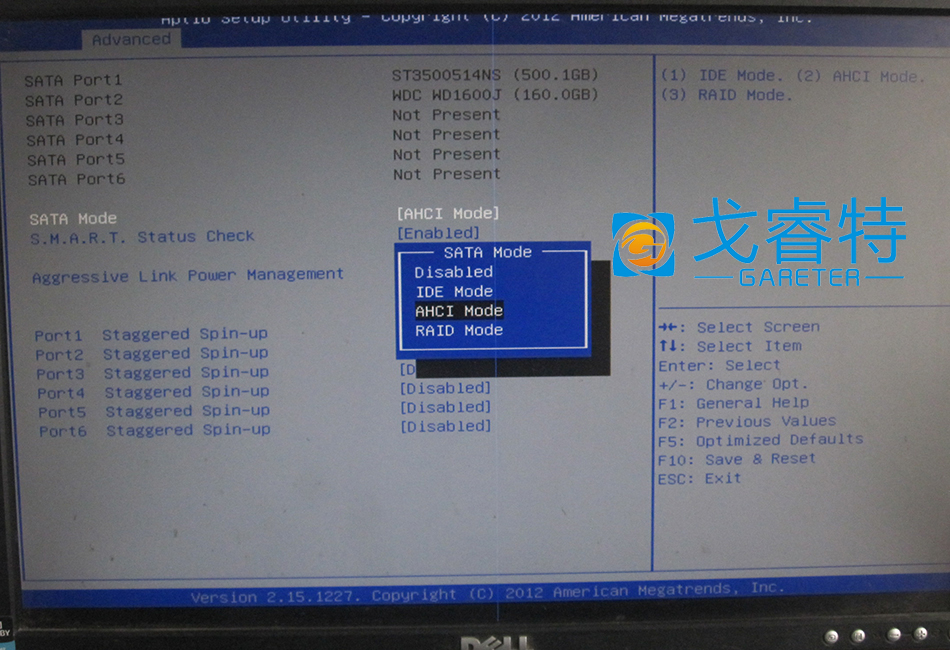

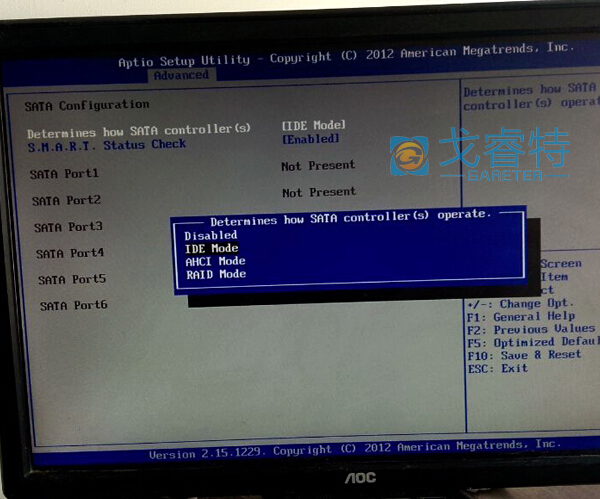

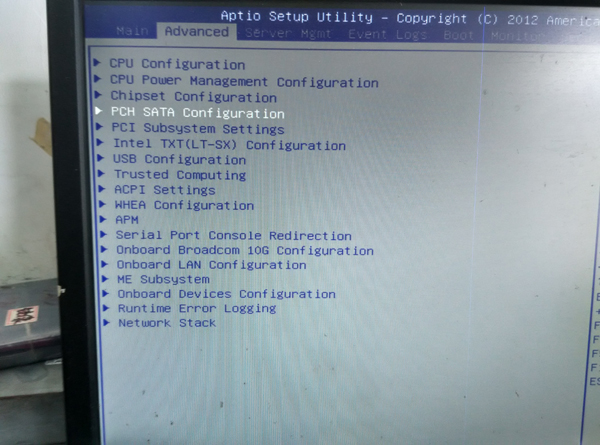

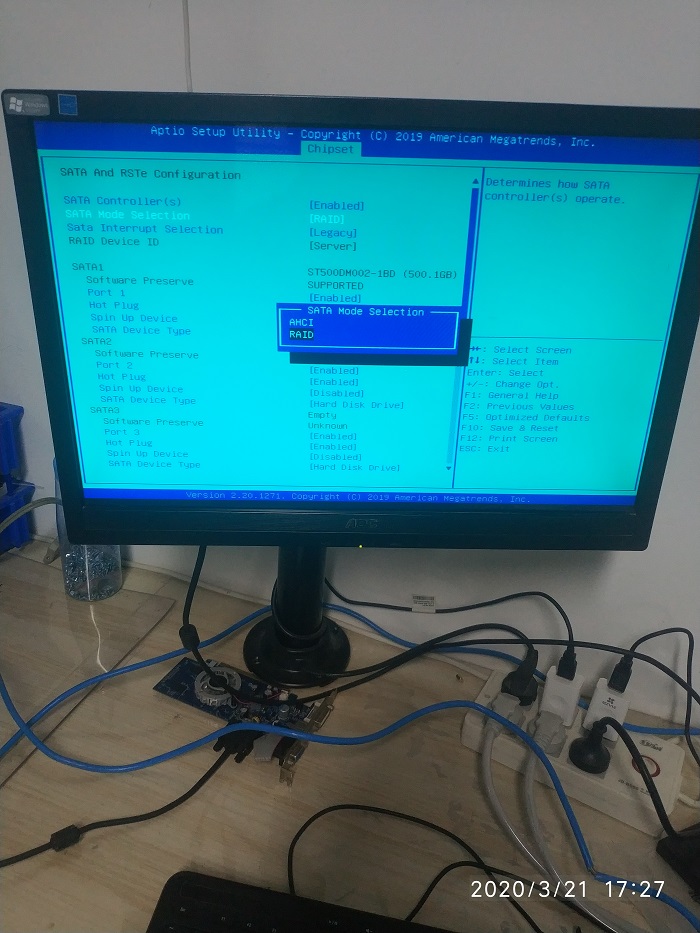

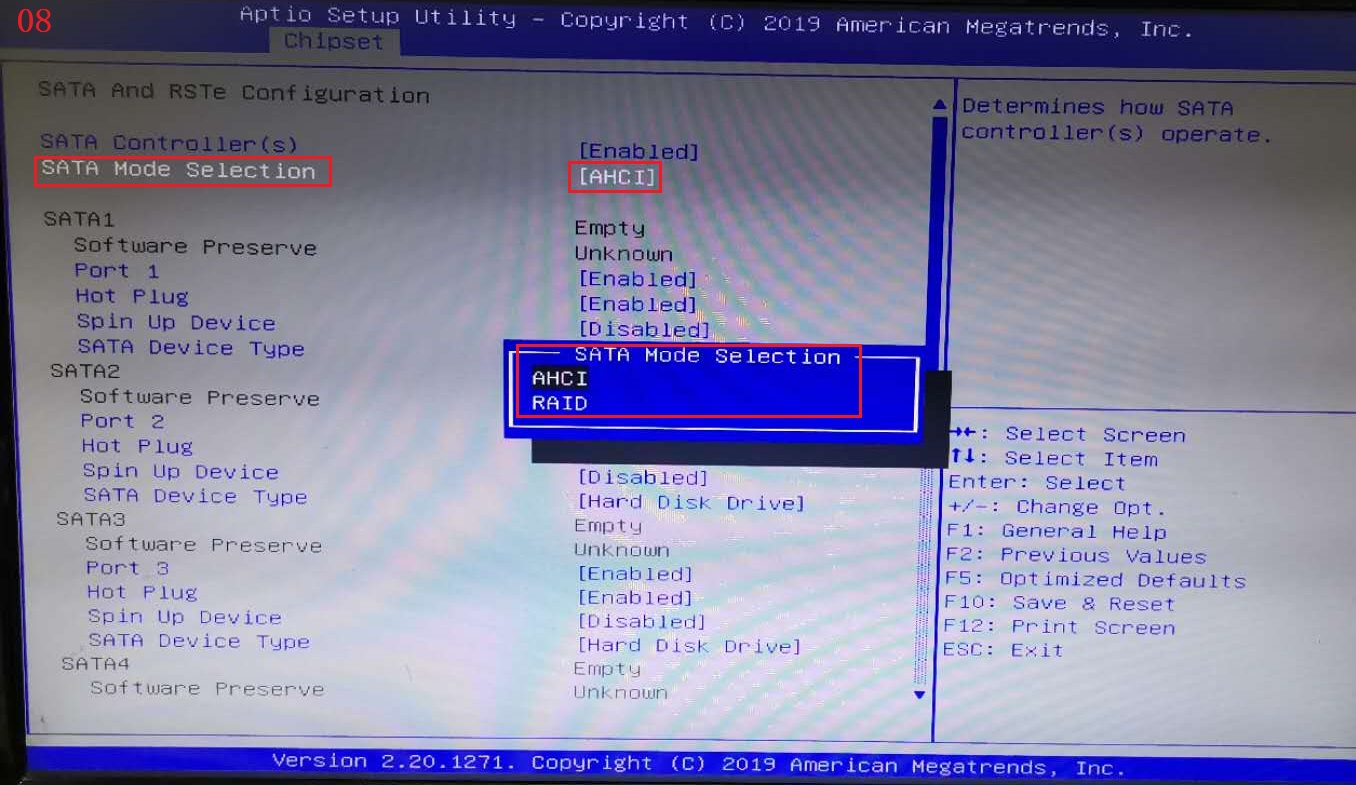

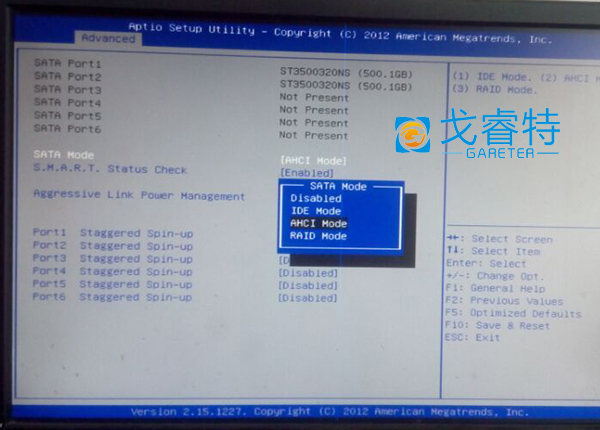

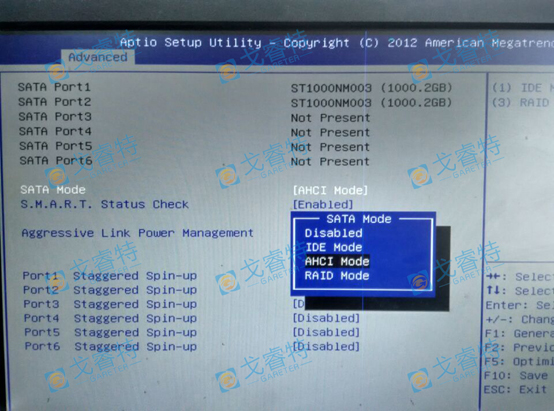

  进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式选项（PCH SATA Configuration）按<Enter>键进入该模式，如下图：

  IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，不论哪种模式都要选定之后按F10保存BIOS设置并重启。

RAID模式

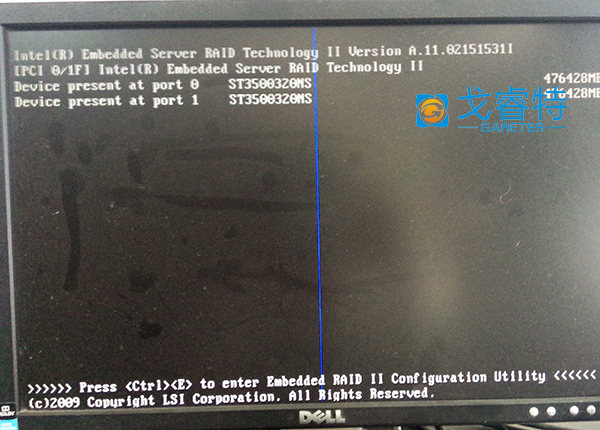

     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示
     进RAID界面；RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID
     界面；

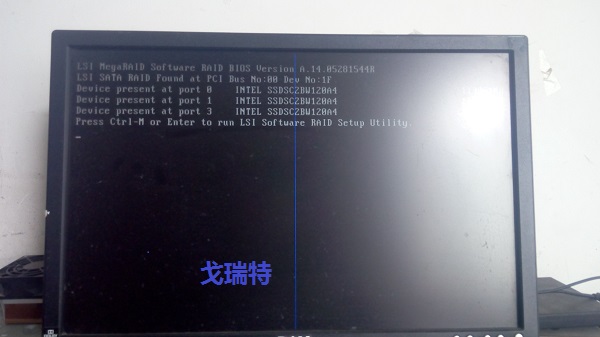

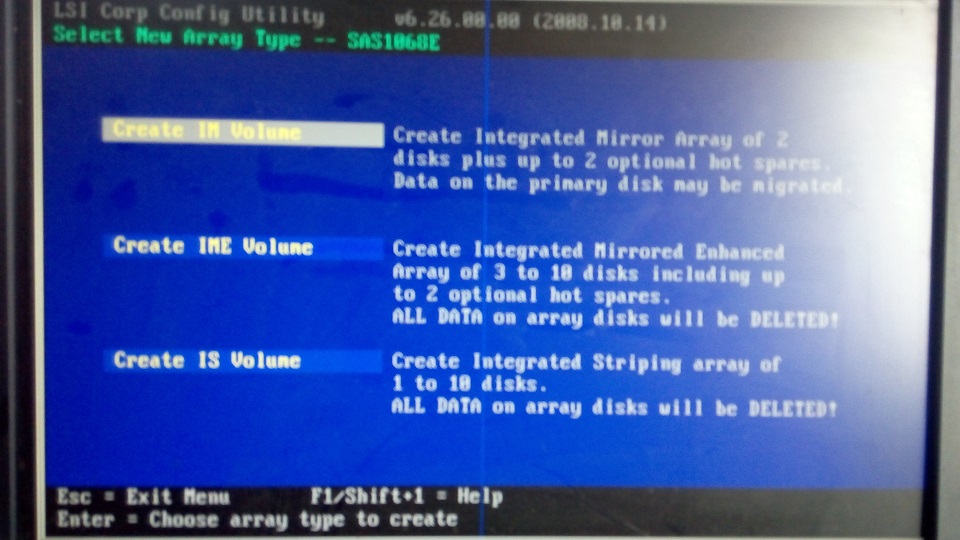

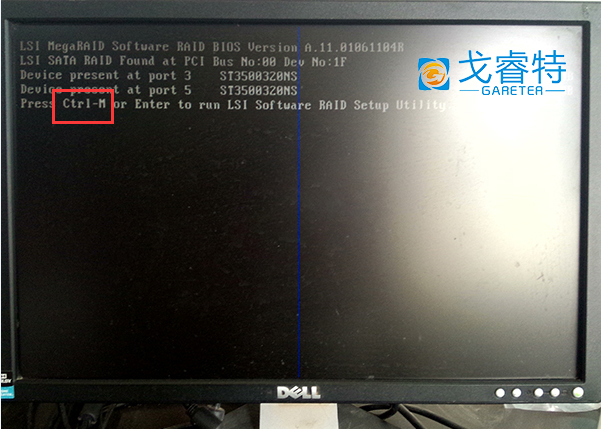

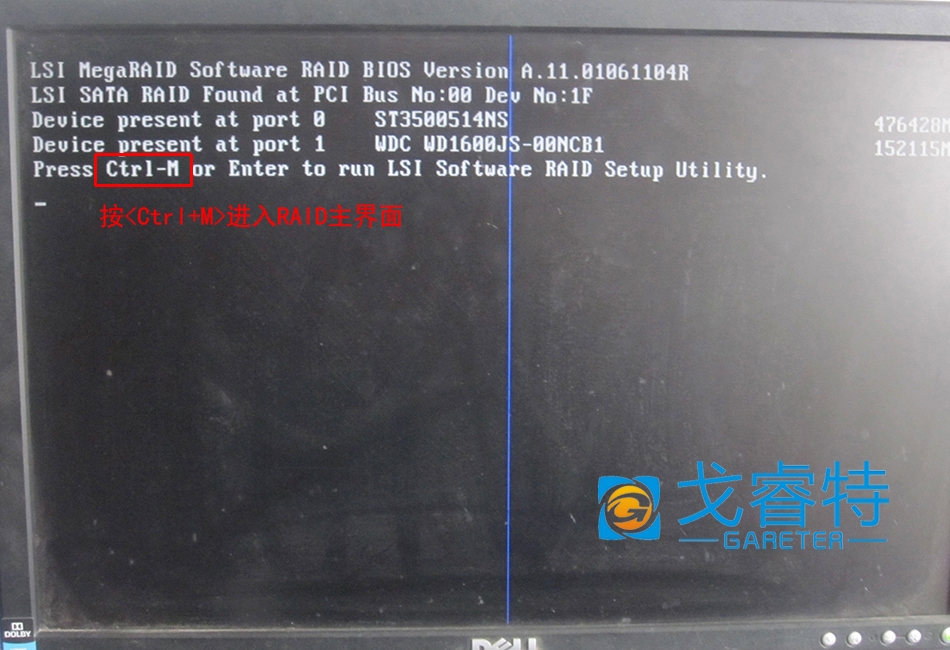

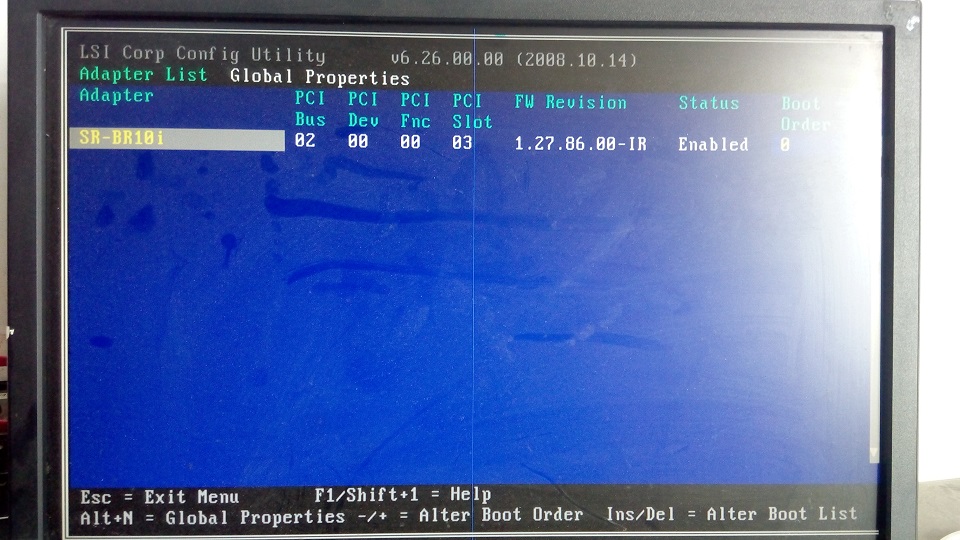

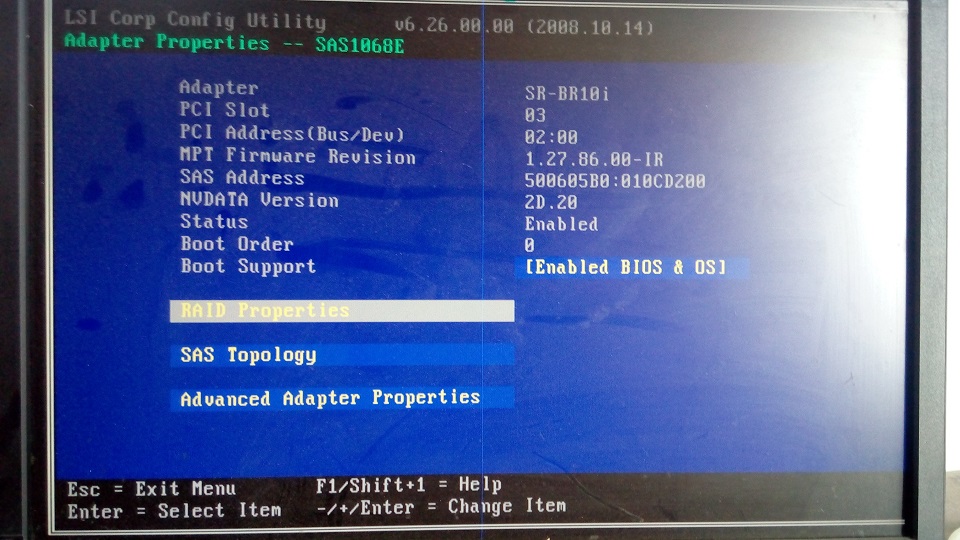

     LSI  RAID的话开机会提示<CTRL - M>组合键进入RAID设置界面如下图：

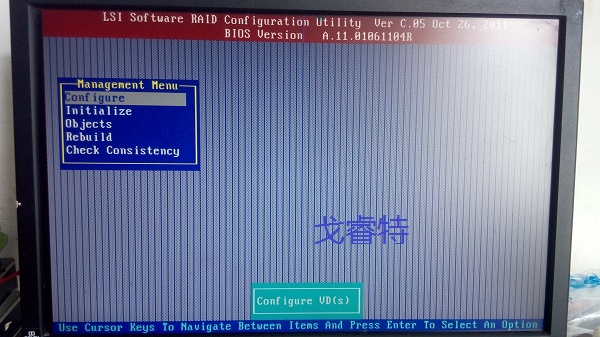

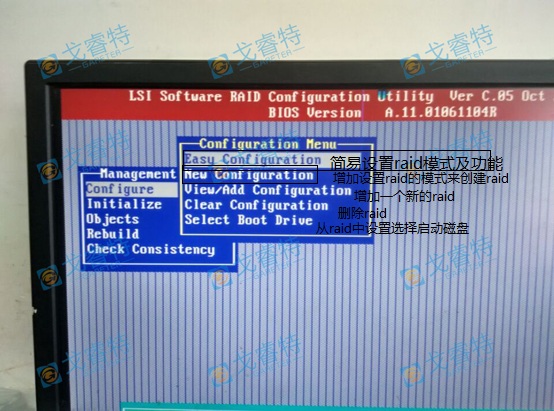

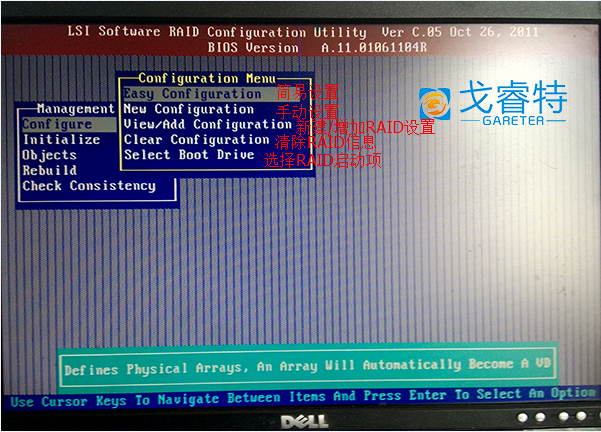

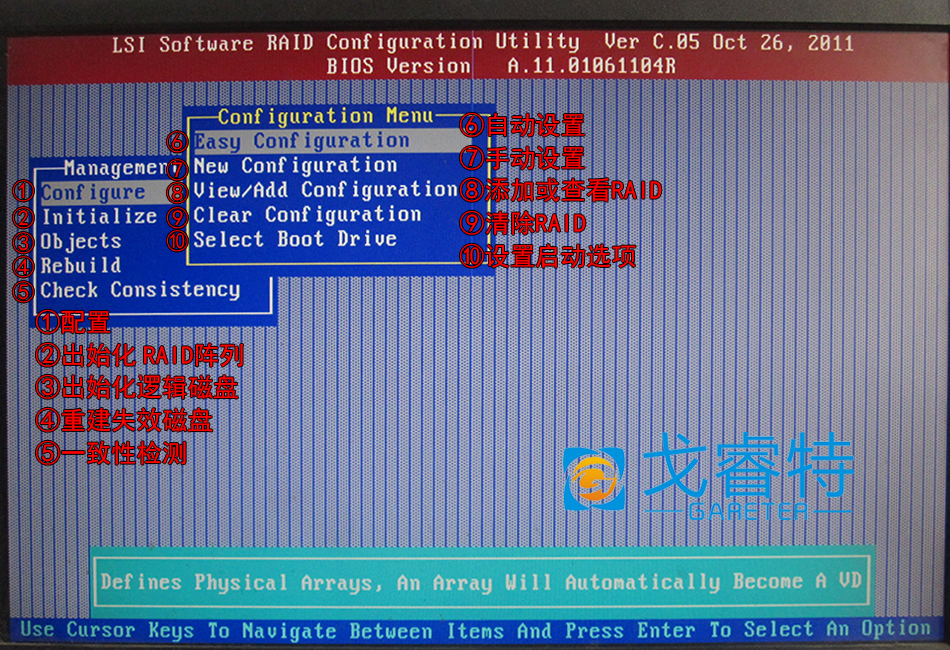

进入raid主界面之后，选择设置（configure）,显示第二个界面，再选择第一个自动设置，如下图：

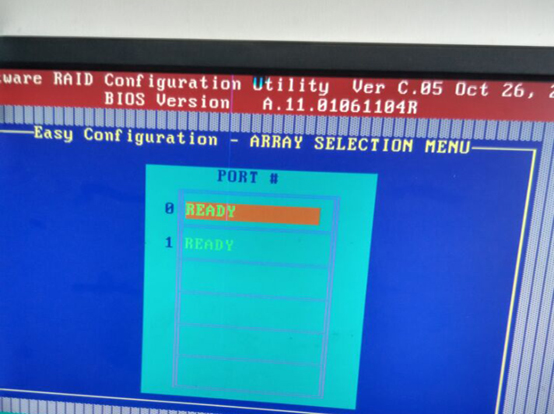

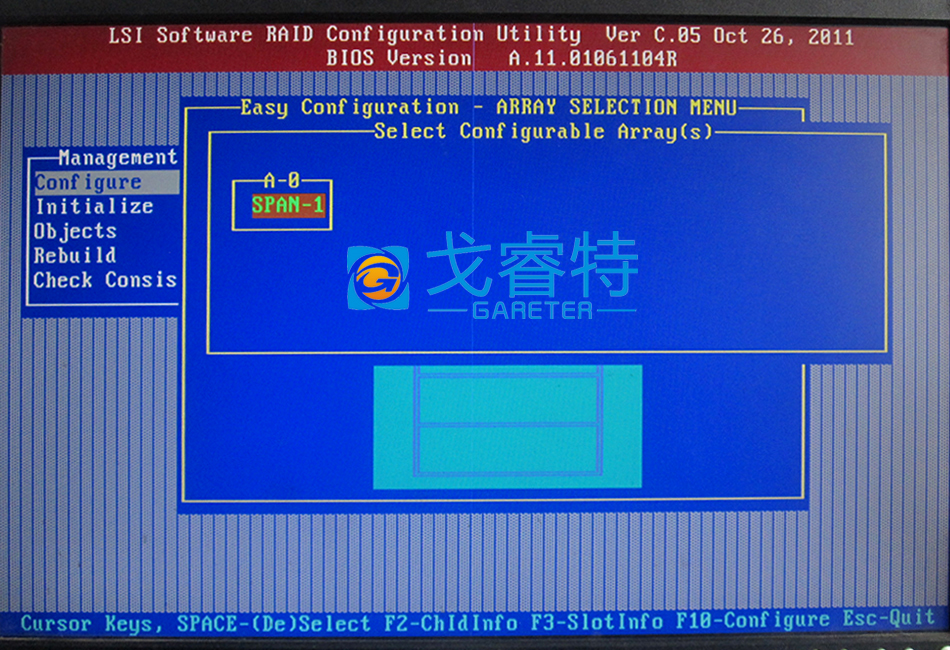

   进入自动设置界面会出现两个硬盘，按空格键选定硬盘，如下图：（本次以raid1为例，所以只接了
   两块硬盘...！）

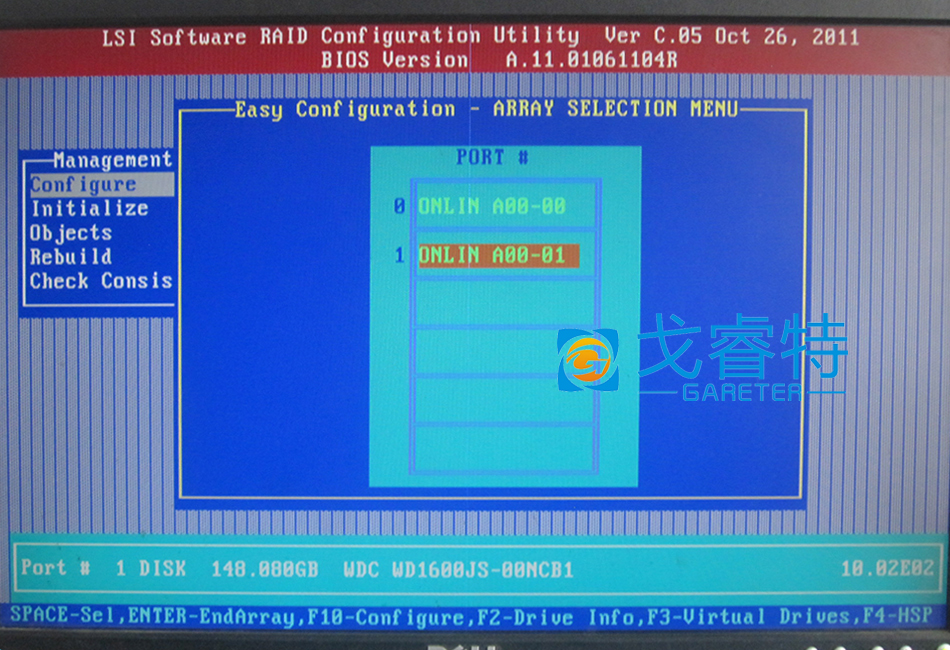

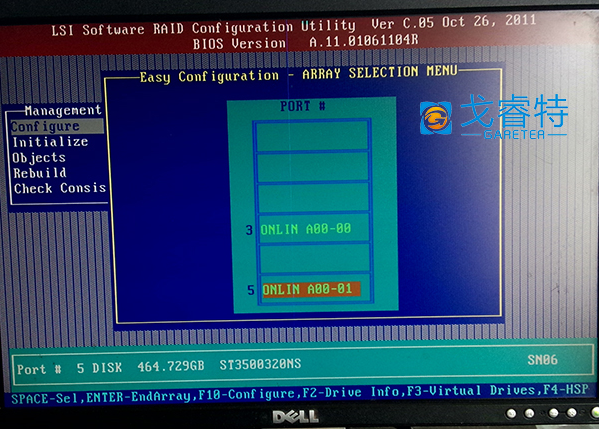

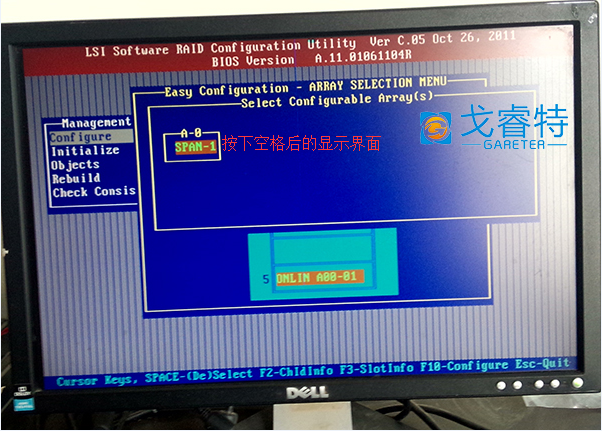

   当选择硬盘时，硬盘指示会从READY更改成ONLIN A[X]-[Y],而X所代表的是阵列数字，且Y表示硬盘
   设备的数字代号。如下图：

选定磁盘之后再按F10键进行设置，然后按空格键，选择设置项：

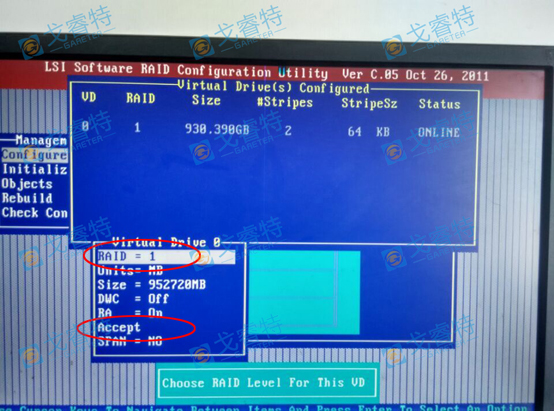

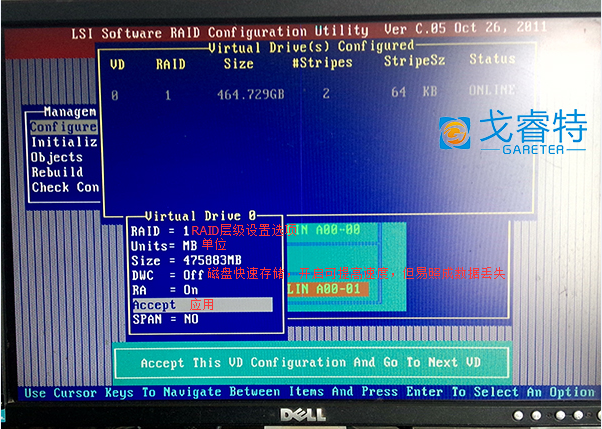

   再按F10键，出现虚拟硬盘信息，包括“Virtual Drive”菜单，在这个界面可以设置虚拟硬盘参数。

   选择“Virtual Drive”菜单中的RAID项目，然后按下enter键，

   然后从菜单上选择[Accept],按下enter键确认。

   再选择YES确定，再重启就可以了。

INTEL RAID设置界面
      INTER RAID的话，开机会提示按<CTRL - M>组合键进入RAID设置界面如下图：

       INTER RAID设置界面，如下图：

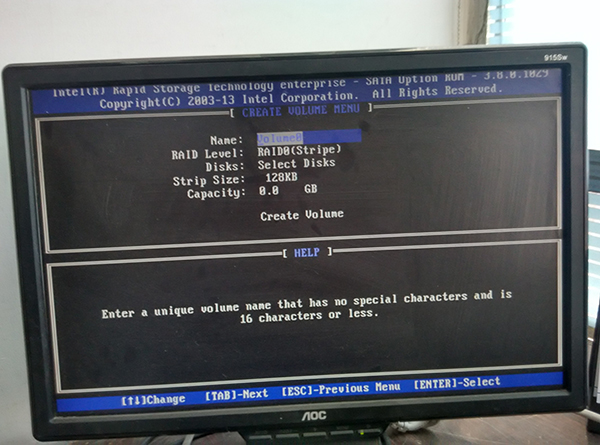

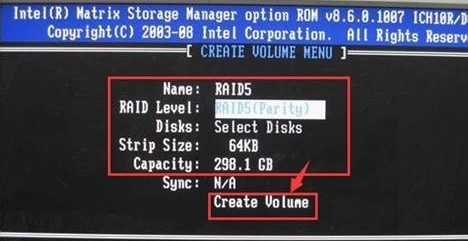

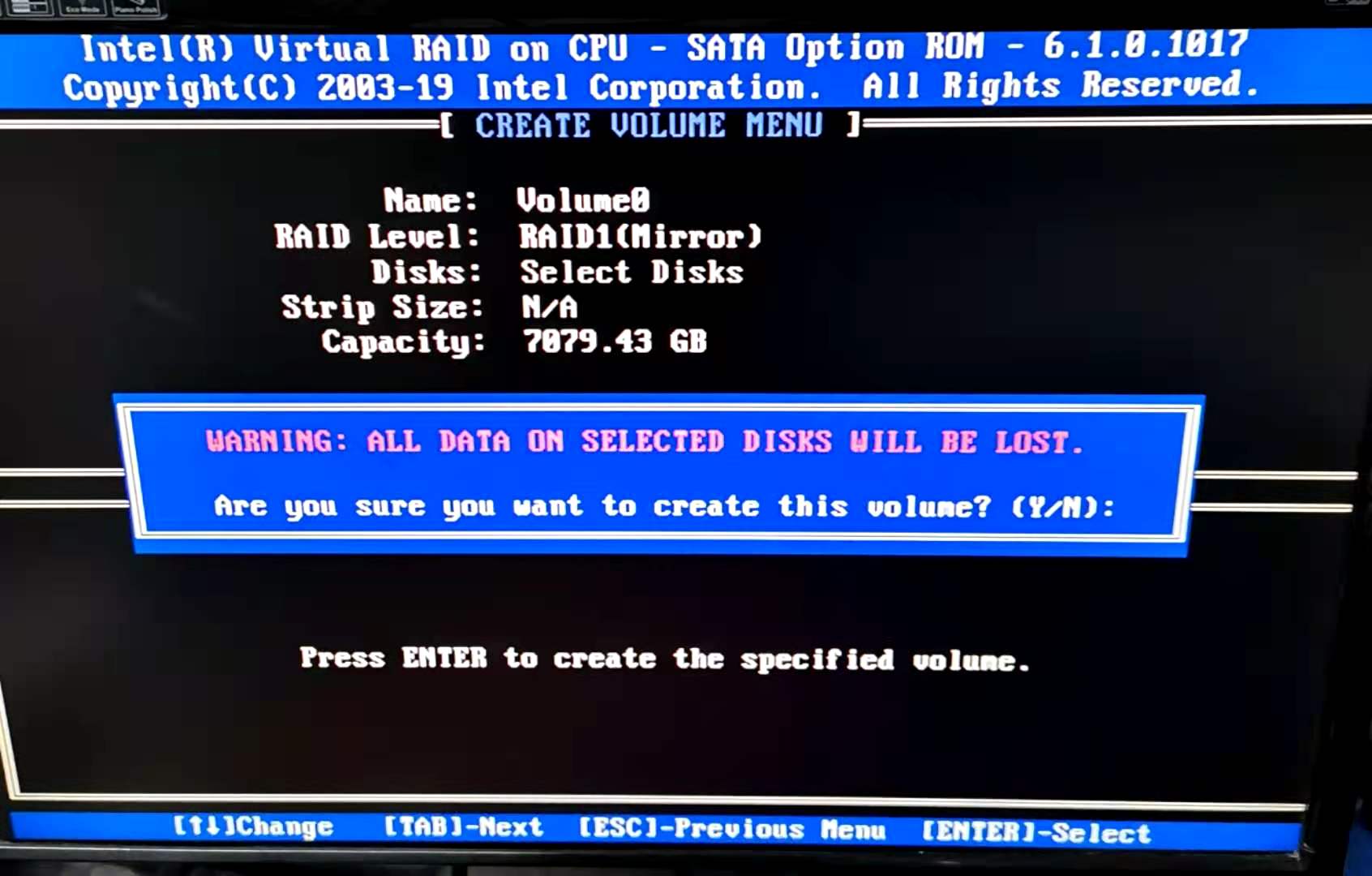

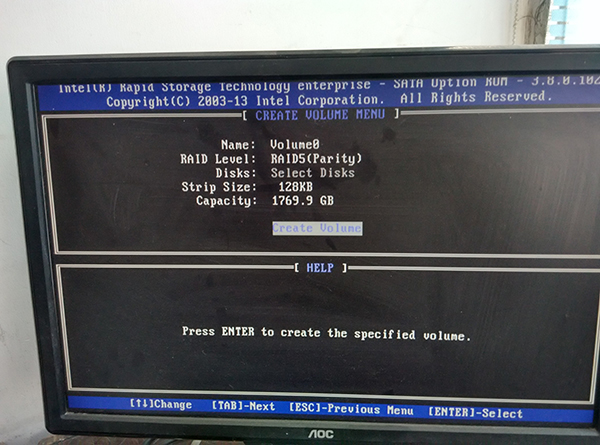

   从RAID主界面中选择创建RAID（Create RAID Volume），然后按下enter键，此时出现下图界面：

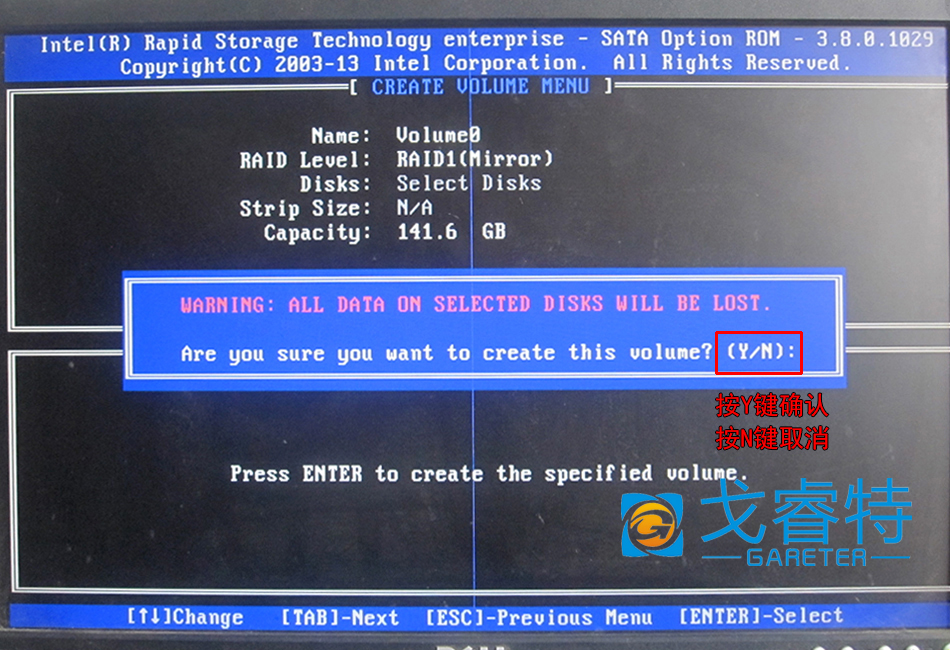

     完成RAID之后，按enter键确认，再根据提示按Y键确认创建。


     完成之后重启即可
四、加载RAID驱动
1、准备RAID驱动，本次以INTEL RAID为例：
      安装不同的系统需要找对应的RAID驱动，以Windows  server 2008r2系统安装为例，
      系统安装前需准备好系统引导盘，主板驱动光盘，安装系统时需要加载2008R2  RAID驱动，
      如果只有一个光驱的话，事先把驱动拷贝到U盘里也可以。

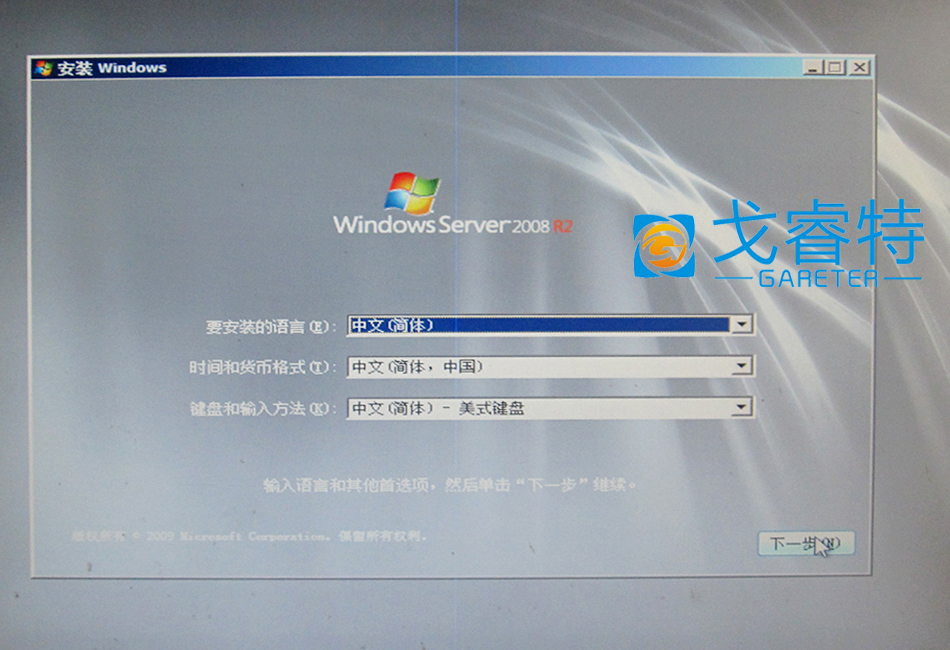

     开机进入BIOS调整引导光盘为第一启动项，然后保存重启按空格键进系统光盘


     鼠标点击下一步

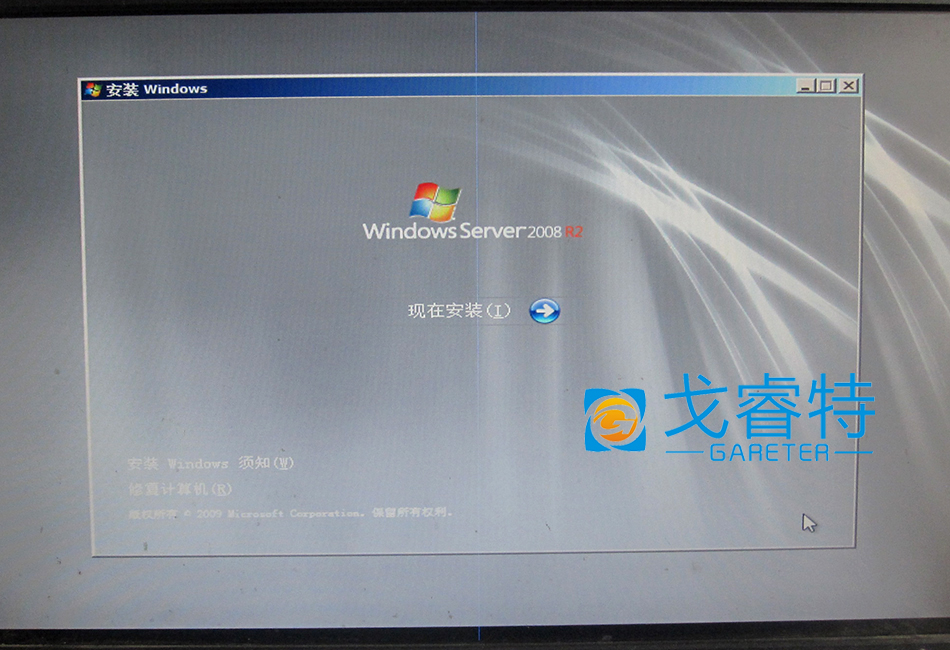

     点击现在安装

    选择第三项完全安装

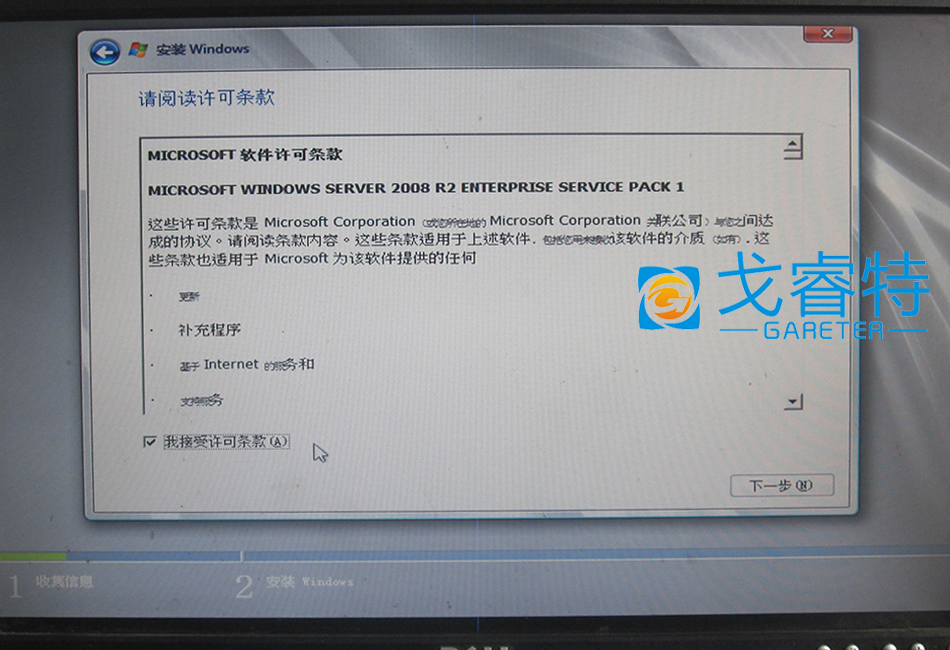

    打勾同意协议条款 ，如下图：

    第二项自定义安装，如下图：

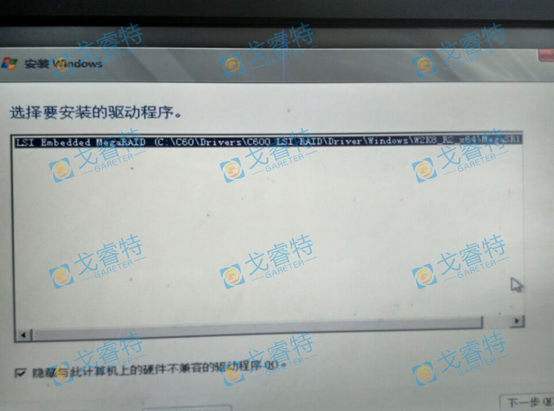

     如下图，不加载RAID驱动是认不到磁盘，然后选择加载RAID驱动，（我事先已经把主板驱动
     拷备到大白菜U盘里了，所以直接在U盘里找驱动，简单直接...!）







     安装上驱动之后就可以看到阵列磁盘了，之后就可以分区装系统了...！

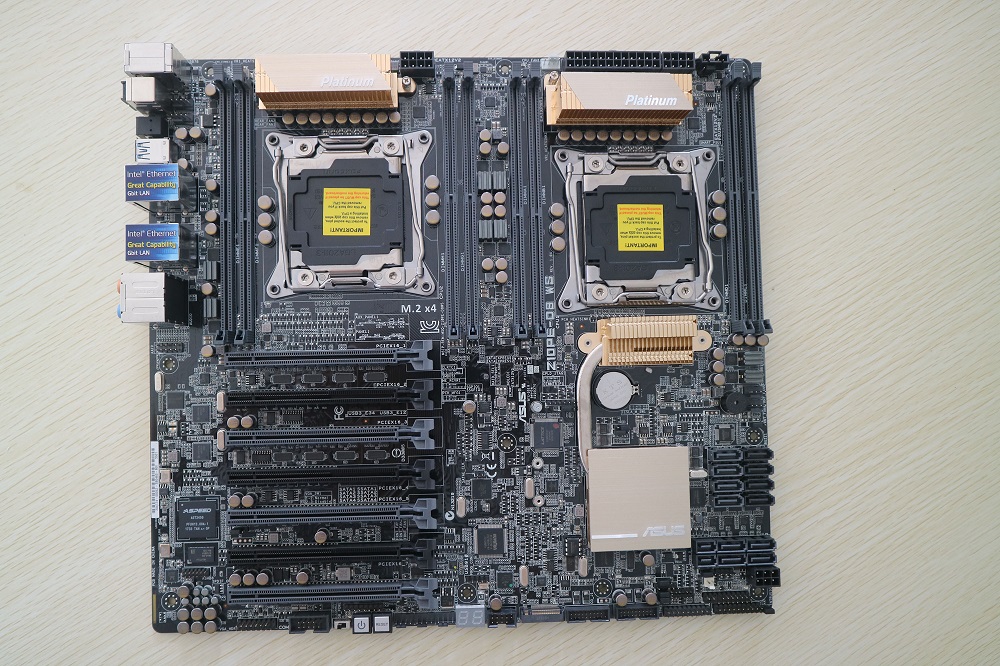

主板外观：

备注：需要有双8PIN供电的电源
主板跳线图示：

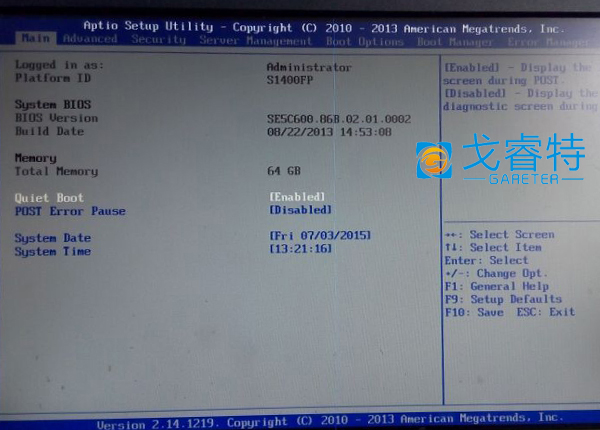

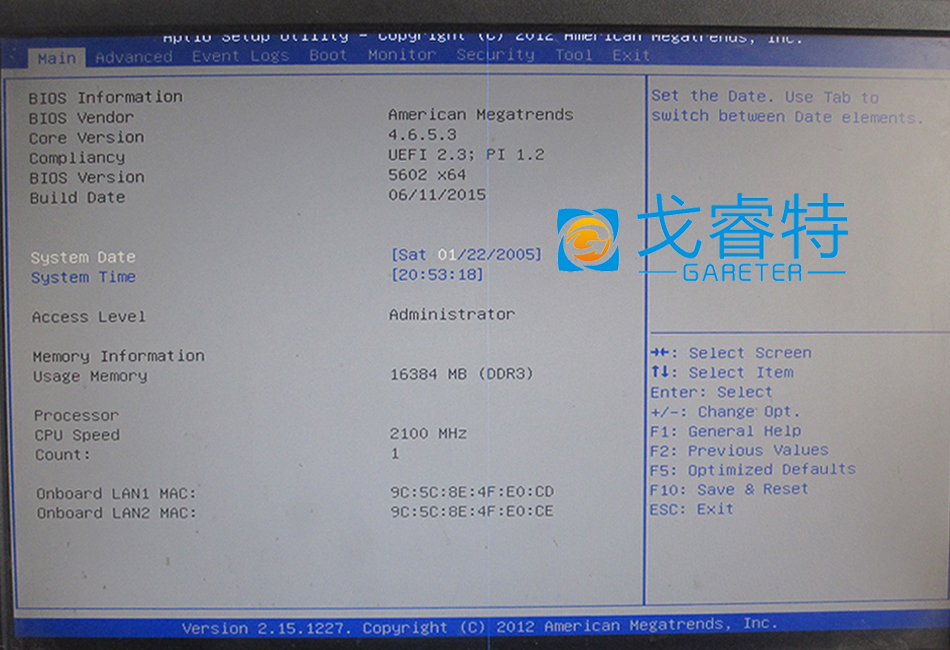

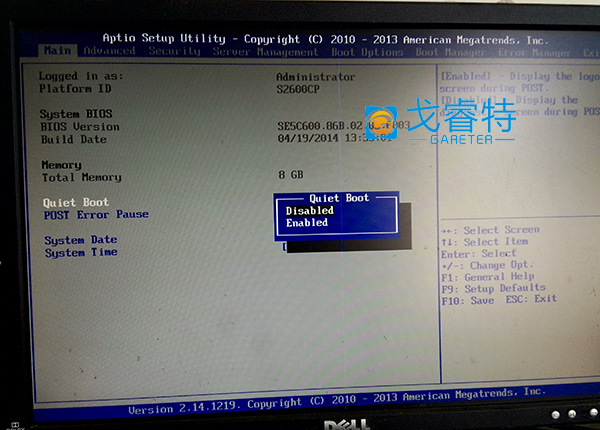

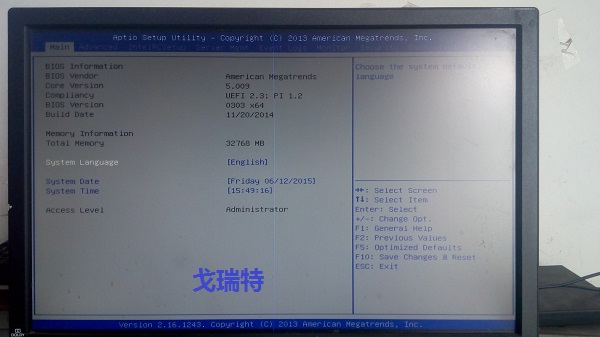

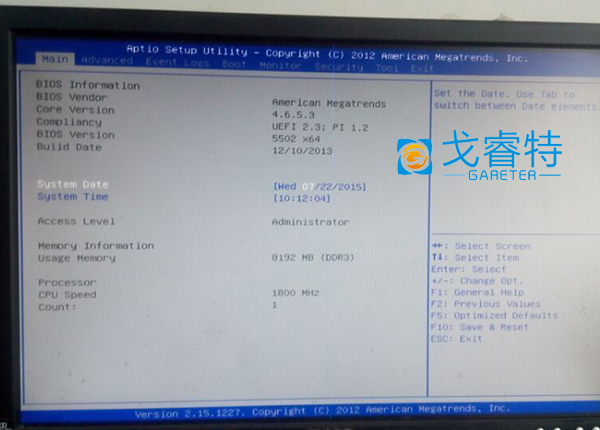

Main项显示bios版本号和基本配置情况

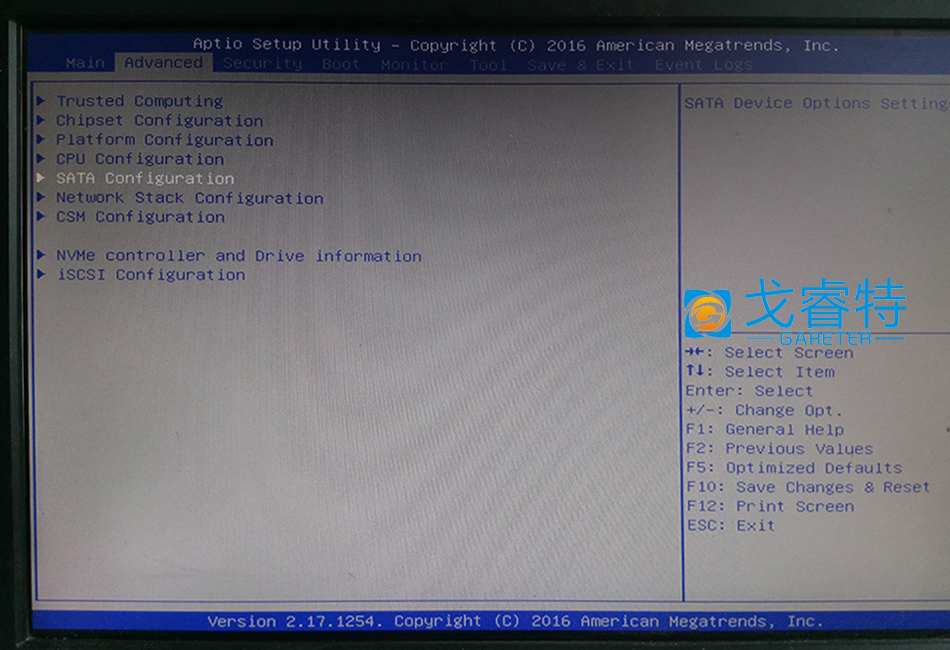

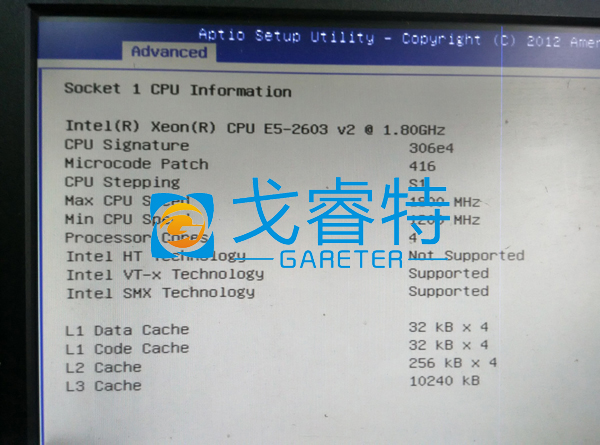

Advenced项显示高级配置选项

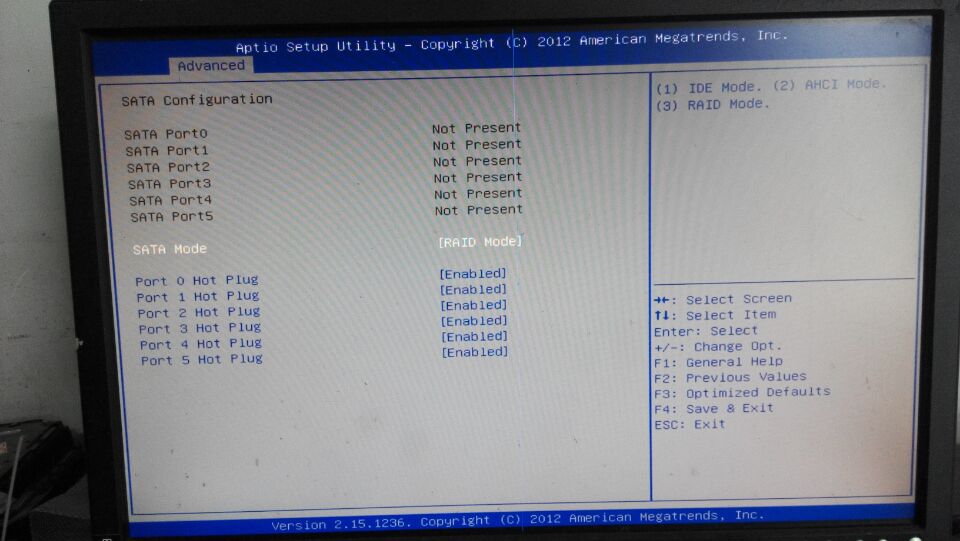

如图SATA CONFIGURATION用来选择硬盘模式（IDE.AHCI.RAID）

要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；这个主板只有一种RAID模式，INTEL RAID；INTEL RAID的话开机会提示<CTRL - I>组合键进入RAID设置界面如下图：

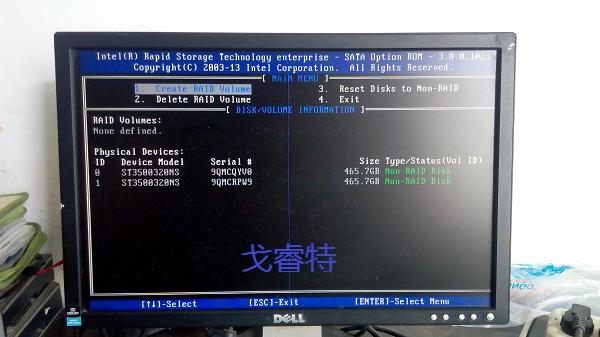

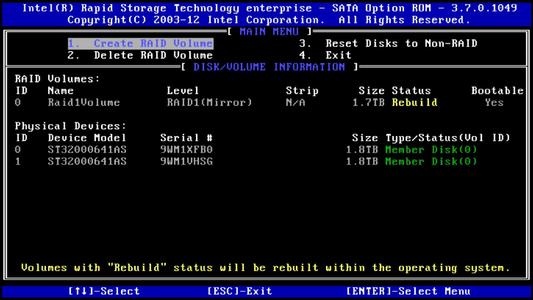

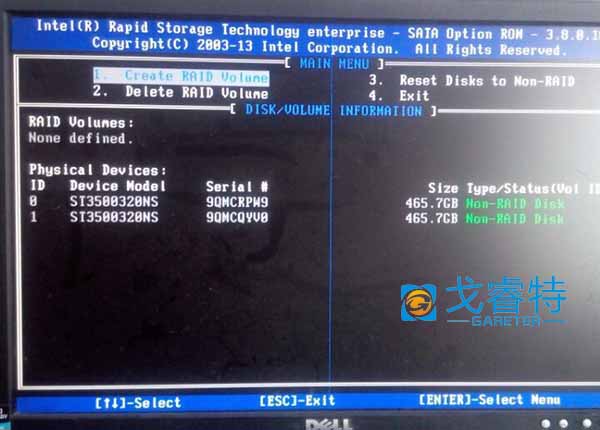

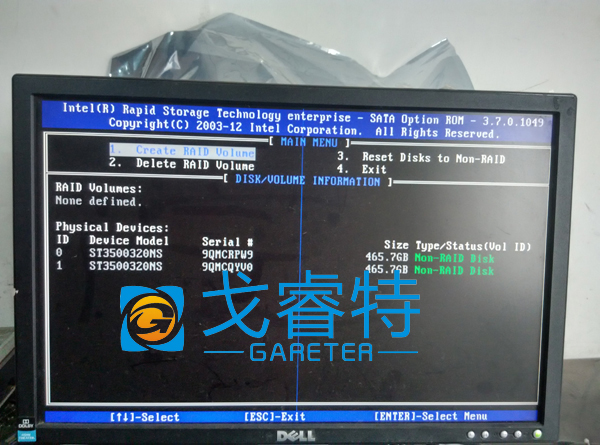

RAID阵列设置程序界面分为2部分，上面设置主菜单有四个选项，下面是硬盘/卷信息

这四个设置项是：
1.建立RAID卷（Create RAID Volume），2.删除RAID卷（Delete RAID Volume），3.重置硬盘为非RAID（Reset Disks to Non-RAID），4.退出（Exit）
设置raid模式
建立RAID卷（Create RAID Volume）
选择1.建立RAID卷后，进入RAID卷的设置界面。

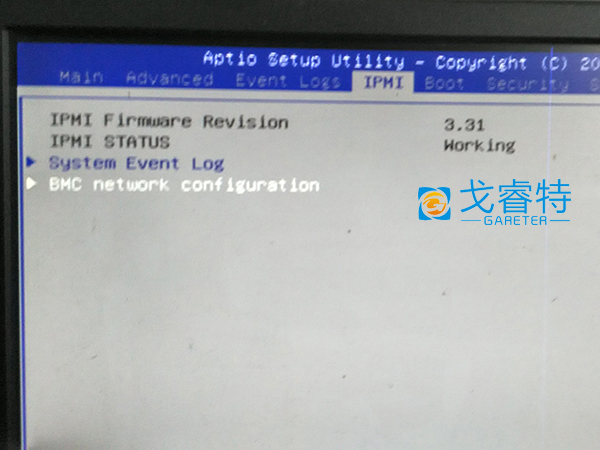

可以用IPMICFG -fd 恢复出厂默认值
   用户名：ADMIN 密码：ADMIN
   IPMICFG 官方下载地址：

ftp://ftp.supermicro.com/utility/IPMICFG/

硬件方面：
主板放置CPU的步骤和注意事项：
  一. 放置cpu

放置cpu，先放cpu的一个角，然后沿着放下一边，再把整个cpu盖上去，最后合上固定架
        子就可以了,如下图：

注意：为防止人为手取cpu塑料保护盖划伤 cpu底座，主板cpu底座上的黑色塑料保护盖非专业人士不要直接用手取，非专业的客户直接取的话，很容易挂到CPU底座针脚，造成CPU底座弯针甚至断针，这是不在三包范围之内的，一定要注意,
如下图:

在装上cpu之后合上cpu的固定架子，cpu会把固定架子上的塑料保护盖顶出来.（主板cpu针脚弯针不在三包范围之内，是需要付费维修的，切记...!）
注意：主板弯针不在保修范围之内，是需付费维修的，一定要小心...!   主板底座弯针图例：

二、上cpu散热风扇

上cpu风扇时拧的慢一点，感觉拧不动的时候就不要再拧了，本次演示采用的是CooNong
    2011针服务器专用4U五热导管风扇...!

注意：拧风扇的时候要小心，千万不要把主板拧穿了，风扇螺丝孔的下面是黑
     色的，可以看到，如果里面露出白色的时候，就是拧穿了。所以cpu风扇务必用服
     务器专用风扇...! 主板电路板拧穿，也不在三包范围，严重的主板直接报废

主板拧穿图例：

三、主板装机箱
    此主板共有9个螺丝固定孔，同样的机箱也应在对应位置上9个螺丝柱，切记不要上错位置，螺丝上错位置有时会顶到主板背面电路
导致主板短路，会出现主板不亮或者认不全内存的情况

如上图：
          图一尺寸为M ATX (9.6"X 9.6")英寸，适用长24.384cm，宽24.384cm的主板(如华硕P9D-MX)
          图二尺寸为AMT (12"X 9.6")英寸，适用长30.48cm，宽24.384cm的主板(如华硕P9D-X)
          图三尺寸为AMT (12"X 10")英寸，适用长30.48cm，宽26.4cm的主板(如华硕Z9PA-D8)
          图四尺寸为S ATX (12"X 13")英寸，适用长33.02cm，宽30.48cm的主板(如华硕Z9PE-D8)
    图例为华硕原装塔式T30热插拔机箱...!
    注意事项：机箱螺丝柱上错位置会导致主板点不亮，内存认不全，主板原件烧毁等各种问题

四、电源

   这个主板电源需要有双8P供电.如下图：

下图是6+2P，6P供电口是独立显卡供电口，千万不要插主板上，插主板上会导致主板烧毁的，
如下图：

这个最好使用服务器电源，不要使用台式机电源，极易导致主板烧毁，（图例为台达550W服务器专用电源）

1、主板跳线插法：

注：主板跳线一定要按照上图所示：左为正极，右为负极，插错的话主板可是会烧的，谨记...！
其他注意事项：1、购买主板的客户,请当快递员面验货(是否磕伤,CPU底座是否弯针)没有问题在签收...!
                           2、这个主板电源需要有双8P供电.不要用6+2会烧主板，买电源的时候注意一下.最好使用服务器电源，
                                 不要使用台式机电源，会烧主板CPU供电模块，造成主板不启动，这种情况只能做返厂维修处理，
                                 不能更换...!
                           3、拧CPU风扇的时候注意一下（超频3慎用，螺丝细） 他螺丝孔下边有电路 别拧穿了...!
                           4、装机箱的时候看好机箱里的螺丝柱,主板一共9个螺丝孔,没有螺丝孔的位置不要有螺丝柱...!
                           5、收到主板不要直接拆CPU底座的塑料盖，有很多都是没有拆好，把CPU底座弄弯了，先把CPU装上
                                 去这样会安全很多，内存认不全大部分都是CPU弯针断针和底座螺丝孔拧穿造成的，CPU底座弯针

  断针属于人为损伤，不在三包范围之内，安装的时候一定要注意...！！！

软件方面：

在开机画面出现时按<Delete>键进入BIOS设置界面，如下图：

  进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式选项（PCH SATA Configuration）按<Enter>键进入该模式，如下图：

  IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，不论哪种模式都要选定之后按F10保存BIOS设置并重启。

RAID模式
     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示
     进RAID界面；RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID
     界面；
     LSI  RAID的话开机会提示<CTRL - M>组合键进入RAID设置界面如下图：


进入raid主界面之后，选择设置（configure）,显示第二个界面，再选择第一个自动设置，如下图：



进入自动设置界面会出现两个硬盘，按空格键选定硬盘，如下图：（本次以raid1为例，所以只接了
   两块硬盘...！）

   当选择硬盘时，硬盘指示会从READY更改成ONLIN A[X]-[Y],而X所代表的是阵列数字，且Y表示硬盘
   设备的数字代号。如下图：

选定磁盘之后再按F10键进行设置，然后按空格键，选择设置项：

   再按F10键，出现虚拟硬盘信息，包括“Virtual Drive”菜单，在这个界面可以设置虚拟硬盘参数。

   选择“Virtual Drive”菜单中的RAID项目，然后按下enter键，
   然后从菜单上选择[Accept],按下enter键确认。
   再选择YES确定，再重启就可以了。
INTEL RAID设置界面
      INTER RAID的话，开机会提示按<CTRL - M>组合键进入RAID设置界面如下图：

       INTER RAID设置界面，如下图：
   从RAID主界面中选择创建RAID（Create RAID Volume），然后按下enter键，此时出现下图界面：
     完成RAID之后，按enter键确认，再根据提示按Y键确认创建。

     完成之后重启即可
四、加载RAID驱动
1、准备RAID驱动，本次以INTEL RAID为例：
      安装不同的系统需要找对应的RAID驱动，以Windows  server 2008r2系统安装为例，
      系统安装前需准备好系统引导盘，主板驱动光盘，安装系统时需要加载2008R2  RAID驱动，
      如果只有一个光驱的话，事先把驱动拷贝到U盘里也可以。
     开机进入BIOS调整引导光盘为第一启动项，然后保存重启按空格键进系统光盘


     鼠标点击下一步

     点击现在安装

    选择第三项完全安装
    打勾同意协议条款 ，如下图：
    第二项自定义安装，如下图：

     如下图，不加载RAID驱动是认不到磁盘，然后选择加载RAID驱动，（我事先已经把主板驱动
     拷备到大白菜U盘里了，所以直接在U盘里找驱动，简单直接...!）






先说关机后自动重启
win10系统，关机后自动重启，导致不能正常关机，排除硬件故障后，系统的一些默认设置，也会导致系统不能正常关机，修改这些设置的方法如下：
修改设置1：依次点击【开始菜单】--【设置】---【系统（显示、通知、应用、电源）】--【电源和睡眠】--【其他电源设置】，如下图：

在右边的菜单栏中，选择【选择电源按钮的功能】，如下图所示：

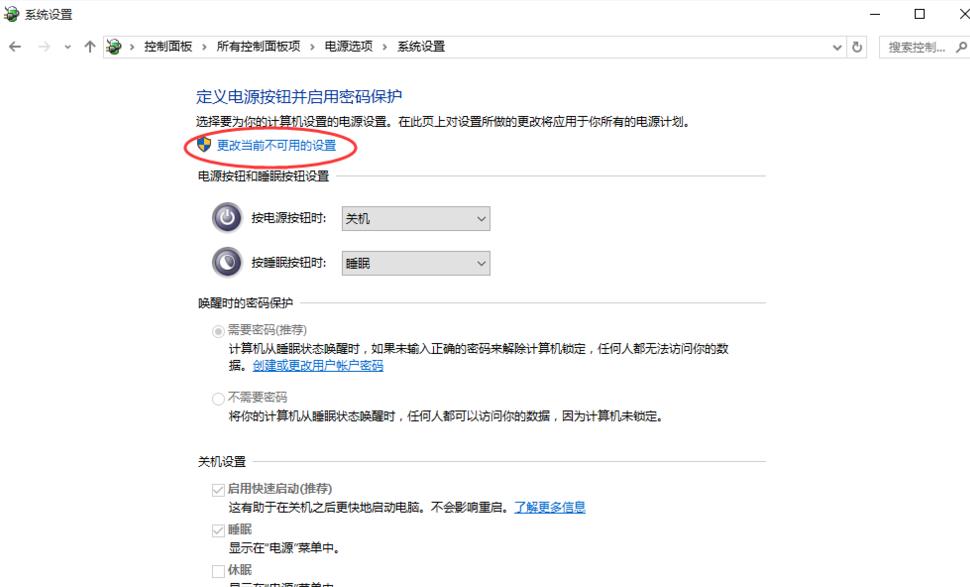

点击【更改当前不可用的设置】，然后将下面【关机设置】中的【启用快速启动（推荐）】前面的复选框√去掉，最后点击【保存修改】，操作如下图所示：

修改设置2。右击【此电脑（我的电脑）】--【属性】，点击右边的【高级系统设置】，如下图所示：

在打开的对话框中，选择【高级】，找到启动和故障修复，点击【设置】，如下图所示：

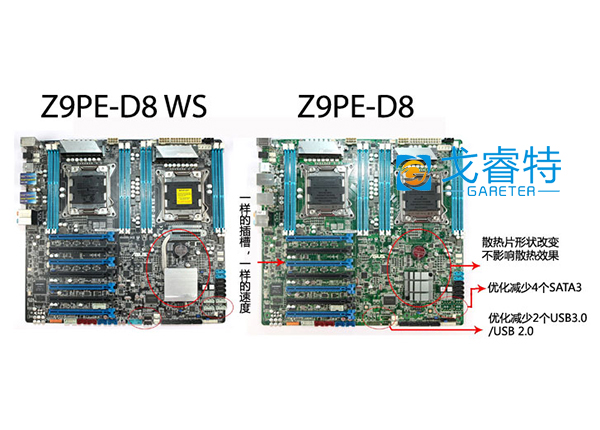

高密度数据中心及高性能计算华硕 Z9PE-D16-D16/DUAL服务器主板提供极致的处理性能，更满足未来的升级需求。藉由专业设计师和工程师团队的不懈努力带来强劲的功能: 95% VR供电效率，双英特尔&reg; 网卡接口及支持优异的虚拟化应用，以及板载双10G 芯片提供高带宽互连及丰富的I/O 扩展性。用户通过ASMB6实现高管理性，这使其成为主机服务器，AP 服务器，邮件服务器及存储服务器的最佳选择。
注意cpu的放置方法，一定要按规定来放置，谨
防cpu弯针！！！！！

注意缺角和cpu的箭头！！！！

注意内存一定要从A1,B1,C1,D1在插
A2/B2/C2/D2

跳线的插法，特别注意电源指示灯、硬盘指示灯
、网卡指示灯是分正负极的，不然不会亮

s1400fp4  BIOS配置与raid设置及相关驱动
主板跳线图

 目前在网吧发现 ASUS Z10PA-U8/10G-2s主板板载的博通万兆网卡在Linux无盘下，客户机进入系统缓慢。经过排查，发现该主板万兆网卡在linux下的网络传输带宽只有100多M。经过其它linux发行版本测试后，该网卡传输带宽依然只有100多M，无法满足网吧正常上网需要。通过本公司与华硕厂商人员不断的沟通与尝试，终于解决这一难题，目前华硕官方提供一个新版本的网卡固件，通过刷新网卡固件，解决这一难题。

刷博通万兆网卡固件需要在Linux服务器上安装WIN7 64位操作系统，通过WIN7 64位操作系统环境刷新网卡固件，但是目前博通万兆网卡不提供WIN7 64位驱动程序，会出现以下无法找到网卡适配器错误提示，如下所示：

    这时我们需要通过华硕官网下载网卡驱动，选择【WIN2008R】选项,,在【其它驱动程序】中，下载博通万兆网卡驱动，下载完成后，将其解压，在WIN7设备管理器中，安装博通万兆网卡驱动。

    待网卡驱动安装完毕后，进入Windows7 X64位 DOS命令行环境，解压缩Fwupg.zip后，将FwUpg文件夹复制到计算机用户名文件夹下，

    进入Windows7 X64位 DOS命令行环境，解压缩Fwupg.zip后，将FwUpg文件夹复制到C:\Users.\aa 进入根目录x64文件

  进入x64目录下winfwnx.exe,运行这个程序

   输入 【restorenvram 7.BIN config,】,当屏幕提示info burned into nvm successfully后，即可重启服务器，网卡固件刷新完成。

通过网吧客户机批量重启，检测网卡传输速度，博通万卡传输慢的问题，已被解决。

   通过网吧客户机批量重启，检测网卡传输速度，博通万卡传输慢的问题，已被解决。

1.开机按“delete”键，进BIOS，如下图：

2.选择“IntelRCSetup”选项，按上下方向键将光标移到选项（PCH Configuration）按<Enter>键进入该模式，如下图：


3.按上下方向键将光标移硬盘模式选项（PCH SATA Configuration），按<Enter>键进入该模式，如下图：

4. IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的。

5.选择“RAID”选项，F10保存退出。

6.在开机自检过程中，按<ctrl>+<M>进入RAID配置界面，主板默认RAID模式为LSI  RAID模式，创建过程如下

7、创建RAID阵列：此主板软RAID的创建允许通过Easy和New两种方式。Easy Configuration模式下，虚拟磁盘参数会选择自动方式来设置，并包含容量与磁盘的大小。

New Configuration模式下，采用手动方式来调整虚拟磁盘参数、容量及磁盘大小。本教程以Easy Configuration(简易设置)模式来进行讲解。

在主菜单中，选择<Configuration>——<Easy Configuration>然后按下<Enter>键。出现以下新的界面按空格键选择添加的磁盘，然后按<F10>进行设置。然后按空格键设置选项，按<F10>设置虚拟磁盘参数。

8、完成对虚拟磁盘的设置后，选择<Accept>然后按下<Enter>键。

9、完成后按<Esc>键退出，出现提示界面选择<YES>，然后按下<Enter>键。

到此LSI RAID已全部建立完成。

一、跳线
          注：主板跳线一定要按照上图所示：左为正极，右为负极，谨记...！
二、硬盘模式
       开机按DELET键进主板BIOS，如下图：

进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式选项（PCH SATA Configuration）按<Enter>键进入该模式，如下图：

IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，不论哪种模式都要选定之后按F10保存BIOS设置并重启。

3、RAID模式
     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；
     这个主板只有一种RAID模式，INTEL RAID；
     INTEL RAID的话开机会提示<CTRL - I>组合键进入RAID设置界面如下图：

      INTEL RAID设置界面，如下图:

1.跳线插法

2.开机自检过程中按<F2>进入BIOS

3.BIOS首界面

4.进入BIOS主界面，按左右方向键移至质量存储控制器配置（mass storage controller configuration），按上下方向键将光标移硬盘模式选项（AHCI Capable SATA Controller）按<Enter>键进入该模式，如下图：

此主板也有三个模式：ENHANCED是混合模式，另两个是AHCI模式和RAID模式，一般都是混合模式。
5.RAID模式
     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；
     RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID界面；
     INTEL RAID的话开机会提示<CTRL - E>组合键进入RAID设置界面如下图：

1、跳线插法

2、硬件信息概况，开机按《Delet》或《F2》进入BIOS

3、硬盘模式更改

4、主板大观

1.首先把阵列卡装在主板上，然后进系统。

2.把LSI管理软件安装到桌面，会生成一个圆柱的灰色图标在桌面，运行这个程序---进入。

3.登录账号：administrator，密码是进系统密码。

4.进入后，在界面的中间，可能需要下拉一下，你可以看到一个UPGRADE的的选项，点击进入。
5.在对话框，浏览选择你需要刷新的BIOS，点击YES,方框打钩，然后就会看到左右滑动的刷新进度。
6.刷新完了后，会让你重新启动计算机。

华硕Z9PE-D8与Z9PE-D8 WS两个主板的区别，如下图：

     这个帖子写的是Z9PE-D8，这两个主板是有区别的...！

1、主板跳线

2、主板硬盘模式
     开机按DELET键进主板BIOS，如下图：

进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式选项（PCH SATA Configuration）按<Enter>键进入该模式，如下图：

IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，不论哪种模式都要选定之后按F10保存BIOS设置并重启。

3、RAID模式
     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；
     这个主板只有一种RAID模式，INTEL RAID；
     INTEL RAID的话开机会提示<CTRL - I>组合键进入RAID设置界面如下图：

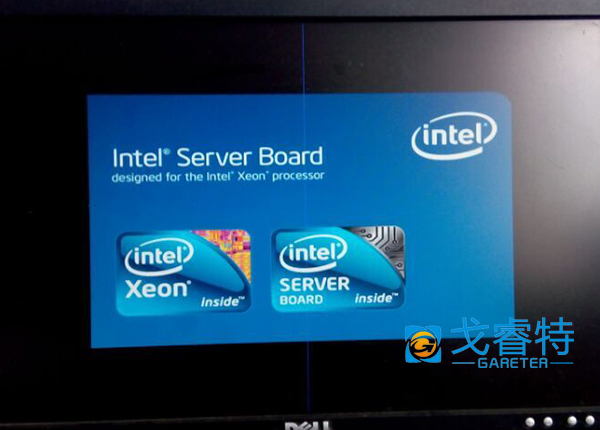

Intel主板开机按F2进入bios

在BIOS 第一项Main 选项中，Quiet Boot 默认为Enabled（打开），开机显示intel LOGO，为了显示Raid相关操作，需要先设为Disabled（关闭），等全部配置完成。不然我们有时会看不到raid界面。raid的界面会一闪而过。

接下来，进入第二个大项，"Advanced"，我们主要来看一下这个选项里面的前三项，"Processor Configuration" "Memory Configration" "Mass Storage Controller Configuration" 分别为处理器、内存信息以及板载信息设置。


Mass Storage Controller Configuration：板载的存储控制器，这个是需要我们详细来介绍一下的，板载串口阵列的打开和关闭也是在这个大项里面。默认的"SATA Mode"为："AHCI"，如果我们是接的一个硬盘，一般情况下面，我们会把"SATA Mode"改为："ENHANCED"，装系统的时候不需要加载驱动，这个时候板载阵列是关闭的。如果我们需要做阵列，则需要把"SATA Mode"选项调为"RAID Mode"，这个时候板载串口阵列就是打开的了。而默认的"RAID Mode"是:"INTEL(R) ESRT2 LSI(*)，一般情况下面，我们会把"RAID Mode"调为:INTEL(R) RSTe，调为这个选项，方便做RAID 的GHOST，做系统也比较方便。但是有一点需要特别注意，不管你是用的单盘还是做的阵列，如果恢复了系统的默认值，在重新启动的时候一定要注意修改SATA Mode，不然如果做好了系统重启恢复了BIOS默认值，进系统的时候会出现蓝屏死机的情况。
还有一个需要注意的就是，虽然两款主板都是板载了SAS接口的，但是开启SAS功能我们需要向Intel购买KEY才能实现，所以，一般情况下，我们需要把SAS/SATA Capable Controller这个选项调为”Disabled”，也就是说把SAS控制器关闭掉。本贴以RAID模式为例进行一下方面讲解，设置为RAID Mode,按F10 键保存退出，重启。


第一个是lsi raid。第二个为Intel raid
具体步骤与华硕服务器主板 大致一样。只是Intel服务器主板做raid要求更细致。
首先我们来介绍下lsi raid。

1、CPU安装：

2、主板跳线图：

3、BIOS进入：开机自检过程中按<F2>进入BIOS


4、在BIOS 第一项Main 选项中，Quiet Boot 默认为Enabled（打开），开机显示intel LOGO，为了显示Raid相关操作，需要先设为Disabled（关闭），等全部配置完成后，再开启。

5、接下来，进入第二个大项，"Advanced"，我们主要来看一下这个选项里面的前三项，"Processor Configuration" "Memory Configration" "Mass Storage Controller Configuration" 分别为处理器、内存信息以及板载信息设置。

6、Mass Storage Controller Configuration：板载的存储控制器，这个是需要我们详细来介绍一下的，板载串口阵列的打开和关闭也是在这个大项里面。默认的"SATA Mode"为："AHCI"，如果我们是接的一个硬盘，一般情况下面，我们会把"SATA Mode"改为："ENHANCED"，装系统的时候不需要加载驱动，这个时候板载阵列是关闭的。如果我们需要做阵列，则需要把"SATA Mode"选项调为"RAID Mode"，这个时候板载串口阵列就是打开的了。而默认的"RAID Mode"是:"INTEL(R) ESRT2 LSI(*)，一般情况下面，我们会把"RAID Mode"调为:INTEL(R) RSTe，调为这个选项，方便做RAID 的GHOST，做系统也比较方便。但是有一点需要特别注意，不管你是用的单盘还是做的阵列，如果恢复了系统的默认值，在重新启动的时候一定要注意修改SATA Mode，不然如果做好了系统重启恢复了BIOS默认值，进系统的时候会出现蓝屏死机的情况。
还有一个需要注意的就是，虽然两款主板都是板载了SAS接口的，但是开启SAS功能我们需要向Intel购买KEY才能实现，所以，一般情况下，我们需要把SAS/SATA Capable Controller这个选项调为”Disabled”，也就是说把SAS控制器关闭掉。本贴以RAID模式为例进行一下方面讲解，设置为RAID Mode,按F10 键保存退出，重启。

7、RAID阵列创建：在开机自检过程中按<CTRL+E>进入RAID配置界面。

1.POWER LED代表电源开关灯,H.D.D LED代表硬盘接口灯,POWER代表电源开关,不分正负级,NIC1,NIC2分别代表网卡1,网卡2,RESET代表重启

2.开机画面时按DELETE键进BIOS主界面，如下图：

3.  进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式选项（SATA Configuration）按<Enter>键进入该模式，如下图：

4.IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，不论哪种模式都要选定之后按F10保存BIOS设置并重启。

5.开机质检过程中，按<Ctrl>+<I>组合键进入RAID设置界面。

6.INTEL RAID设置界面，如下图：

1、主板跳线图

2、开机画面时按（F2）键进BIOS主界面，如下图：

3、进入BIOS主界面，按左右方向键移至质量存储控制器配置（mass storage controller configuration），按上下方向键将光标移硬盘模式选项（AHCI Capable SATA Controller）按<Enter>键进入该模式，如下图：

此主板也有三个模式：ENHANCED是混合模式，另两个是AHCI模式和RAID模式，一般都是混合模式。
4、RAID模式：与华硕主板类似，要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID界面；INTEL RAID的话开机会提示<CTRL - I>组合键进入RAID设置界面如下图：

一、主板
本主板支持cpu：E5-24xx系列的，内存最多支持128g的服务器内存

二、跳线图



bios的简介，
主板跳线一定要按照上图所示：左为正极，右为负极，谨记...！
开机画面时按（F2）键进BIOS主界面，如下图：

进入bios

主页面（可以看到bios的版本和内存大小）

进入BIOS主界面，按左右方向键移至质量存储控制器配置（mass storage controller configuration），按上下方向键将光标移硬盘模式选项（AHCI Capable SATA Controller）按<Enter>键进入该模式，如下图：

此主板也有三个模式：ENHANCED是混合模式，另两个是AHCI模式和RAID模式，一般都是混合模式。
3、RAID模式
     与华硕主板类似，要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；
     RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID界面；
     INTEL RAID的话开机会提示<CTRL - I>组合键进入RAID设置界面如下图：

一、主板跳线



  注：主板跳线一定要按照上图所示：左为正极，右为负极，谨记...！
二、开机画面时按（F2）键进BIOS主界面，如下图：

  进入BIOS主界面，按左右方向键移至质量存储控制器配置（mass storage controller configuration），按上下方向键将光标移硬盘模式选项（AHCI Capable SATA Controller）按<Enter>键进入该模式，如下图：

     此主板也有三个模式：ENHANCED是混合模式，另两个是AHCI模式和RAID模式，一般都是混合模式。
3、RAID模式
     与华硕主板类似，要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；
     RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID界面；
     INTEL RAID的话开机会提示<CTRL - L>组合键进入RAID设置界面如下图：

       LSI RAID设置界面，如下图：

硬件方面：
主板放置CPU的步骤和注意事项：
  一. 放置cpu

        放置cpu，先放cpu的一个角，然后沿着放下一边，再把整个cpu盖上去，最后合上固定架
        子就可以了,如下图：

    注意：为防止人为手取cpu塑料保护盖划伤 cpu底座，主板cpu底座上的黑色塑料保护盖非专业人士不要直接用手取，非专业的客户直接取的话，很容易挂到CPU底座针脚，造成CPU底座弯针甚至断针，这是不在三包范围之内的，一定要注意,
如下图:


在装上cpu之后合上cpu的固定架子，cpu会把固定架子上的塑料保护盖顶出来.（主板cpu针脚弯针不在三包范围之内，是需要付费维修的，切记...!）
注意：主板弯针不在保修范围之内，是需付费维修的，一定要小心...!   主板底座弯针图例：

二、上cpu散热风扇


   上cpu风扇时拧的慢一点，感觉拧不动的时候就不要再拧了，本次演示采用的是CooNong
    2011针服务器专用4U五热导管风扇...!
     注意：拧风扇的时候要小心，千万不要把主板拧穿了，风扇螺丝孔的下面是黑
     色的，可以看到，如果里面露出白色的时候，就是拧穿了。所以cpu风扇务必用服
     务器专用风扇...! 主板电路板拧穿，也不在三包范围，严重的主板直接报废  主板拧穿图例：

三、主板装机箱
    此主板共有9个螺丝固定孔，同样的机箱也应在对应位置上9个螺丝柱，切记不要上错位置，螺丝上错位置有时会顶到主板背面电路
导致主板短路，会出现主板不亮或者认不全内存的情况

   如上图：
          图一尺寸为M ATX (9.6"X 9.6")英寸，适用长24.384cm，宽24.384cm的主板(如华硕P9D-MX)
          图二尺寸为AMT (12"X 9.6")英寸，适用长30.48cm，宽24.384cm的主板(如华硕P9D-X)
          图三尺寸为AMT (12"X 10")英寸，适用长30.48cm，宽26.4cm的主板(如华硕Z9PA-D8)
          图四尺寸为S ATX (12"X 13")英寸，适用长33.02cm，宽30.48cm的主板(如华硕Z9PE-D8)
    图例为华硕原装塔式T30热插拔机箱...!
    注意事项：机箱螺丝柱上错位置会导致主板点不亮，内存认不全，主板原件烧毁等各种问题。
   四、电源
   这个主板电源需要有双8P供电.如下图：





下图是6+2P，6P供电口是独立显卡供电口，千万不要插主板上，插主板上会导致主板烧毁的，
如下图：



            这个最好使用服务器电源，不要使用台式机电源，极易导致主板烧毁，（图例为台达550W服务器专用电源）
   1、主板跳线插法：


注：主板跳线一定要按照上图所示：左为正极，右为负极，插错的话主板可是会烧的，谨记...！
其他注意事项：1、购买主板的客户,请当快递员面验货(是否磕伤,CPU底座是否弯针)没有问题在签收...!
                           2、这个主板电源需要有双8P供电.不要用6+2会烧主板，买电源的时候注意一下.最好使用服务器电源，
                                 不要使用台式机电源，会烧主板CPU供电模块，造成主板不启动，这种情况只能做返厂维修处理，
                                 不能更换...!
                           3、拧CPU风扇的时候注意一下（超频3慎用，螺丝细） 他螺丝孔下边有电路 别拧穿了...!
                           4、装机箱的时候看好机箱里的螺丝柱,主板一共9个螺丝孔,没有螺丝孔的位置不要有螺丝柱...!
                           5、收到主板不要直接拆CPU底座的塑料盖，有很多都是没有拆好，把CPU底座弄弯了，先把CPU装上
                                 去这样会安全很多，内存认不全大部分都是CPU弯针断针和底座螺丝孔拧穿造成的，CPU底座弯针                                 断针属于人为损伤，不在三包范围之内，安装的时候一定要注意...！！！
软件方面：
一、开机画面时按DELETE键进BIOS主界面，如下图：
  进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式
选项（PCH SATA Configuration）按<Enter>键进入该模式，如下图：


     主板有三种模式，IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，
     不论哪种模式都要选定之后按F10保存BIOS设置并重启。
二、开机启动项
     进入BIOS主界面，按左右方向键移至启动选项（BOOT），按上下键将光标移至第一启动项
   （boot option #1）设置第一启动项。


3、RAID模式
     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示
     进RAID界面；RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID
     界面；
     LSI  RAID的话开机会提示<CTRL - M>组合键进入RAID设置界面如下图：

进入raid主界面之后，选择设置（configure）,显示第二个界面，再选择第一个自动设置，如下图：

   进入自动设置界面会出现两个硬盘，按空格键选定硬盘，如下图：（本次以raid1为例，所以只接了
   两块硬盘...！）

   当选择硬盘时，硬盘指示会从READY更改成ONLIN A[X]-[Y],而X所代表的是阵列数字，且Y表示硬盘
   设备的数字代号。如下图：

选定磁盘之后再按F10键进行设置，然后按空格键，选择设置项：


   再按F10键，出现虚拟硬盘信息，包括“Virtual Drive”菜单，在这个界面可以设置虚拟硬盘参数。

   选择“Virtual Drive”菜单中的RAID项目，然后按下enter键，

   然后从菜单上选择[Accept],按下enter键确认。

   再选择YES确定，再重启就可以了。

INTEL RAID设置界面
      INTER RAID的话，开机会提示按<CTRL - I>组合键进入RAID设置界面如下图：

       INTER RAID设置界面，如下图：

从RAID主界面中选择创建RAID（Create RAID Volume），然后按下enter键，此时出现下图界面：

     完成RAID之后，按enter键确认，再根据提示按Y键确认创建。

1.开机按“delete”键，进BIOS，如下图：

2.选择“IntelRCSetup”选项，按上下方向键将光标移到选项（PCH Configuration）按<Enter>键进入该模式，如下图：

3.按上下方向键将光标移硬盘模式选项（PCH SATA Configuration），按<Enter>键进入该模式，如下图：

4. IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的。

5.选择“RAID”选项，F10保存退出。

6.RAID模式
     要做RAID的话要将硬盘模式改为raid模式，然后按F10键保存BIOS设置并重启，开机会有提示进RAID界面；
     RAID分为两种，即LSI RAID和INTEL RAID，两种RAID会有不同的提示进入RAID界面；
     INTEL RAID的话开机会提示<CTRL - I>组合键进入RAID设置界面如下图：
INTEL RAID设置界面，如下图：

  LSI RAID的话，开机会提示按<CTRL - M>组合键进入RAID设置界面如下图：

1、CPU的安装

2、主板跳线插法

3、开机自检过程中按<Delet>键进入BIOS模式

4、BIOS主菜单（Main）显示信息

5、系统高级功能设置（Advanced）界面信息

6、事件记录菜单（Event Logs）

7、启动菜单（Boot）

8、硬盘模式设置（SATA Configuration），按方向键选中硬盘模式选项（PCH SATA Configuration）按<Enter>键进入该模式下。可以看到此主板共有三种硬盘模式：IDE Volume、AHCI Volume、RAID Volume，本教程以RAID模式进行讲解：按方向键选择RAID模式并按下<Enter>键进行确认。按<F10>选择Y保存并退出。

9、LSI RAID创建过程：开机质检过程中，按<Ctrl>+<M>组合键进入RAID设置界面。

10、创建RAID阵列：此主板软RAID的创建允许通过Easy和New两种方式。

Easy Configuration模式下，虚拟磁盘参数会选择自动方式来设置，并包含容量与磁盘的大小。

New Configuration模式下，采用手动方式来调整虚拟磁盘参数、容量及磁盘大小。本教程以Easy Configuration(简易设置)模式来进行讲解。

在主菜单中，选择<Configuration>——<Easy Configuration>然后按下<Enter>键。出现以下新的界面按空格键选择添加的磁盘，然后按<F10>进行设置。然后按空格键设置选项，按<F10>设置虚拟磁盘参数。

11、完成对虚拟磁盘的设置后，选择<Accept>然后按下<Enter>键。

12、完成后按<Esc>键退出，出现提示界面选择<YES>，然后按下<Enter>键。

到此LSI RAID已全部建立完成。

13、Intel RAID创建之前，需要更改主板跳线帽位置，如下图所示。

Intel RAID创建:在开机自检过程中按<ctrl>+<I>组合键进入RAID配置界面，具体创建教程请从下边连接转入下帖，谢谢。

1、主板跳线

     注：主板跳线一定要按照上图所示：左为正极，右为负极，谨记...！


2.开机画面时按DELETE键进BIOS主界面，如下图：

3.  进入BIOS主界面，按左右方向键移至系统高级功能设置（Advanced），按上下方向键将光标移硬盘模式选项（SATA Configuration）按<Enter>键进入该模式，如下图：

4.IDE模式较为稳定，AHCI模式扩展性比较好，RAID模式是做磁盘阵列用的，不论哪种模式都要选定之后按F4 保存BIOS设置并重启。
     这款超威主板只有一个INTEL一种RAID模式，调整为RAID模式保存开机重启时会有提示，按<Ctrl>+<I>组合键进入RAID设置界面，如下图：

高密度数据中心及高性能计算华硕 Z9PE-D16-D16/DUAL服务器主板提供极致的处理性能，更满足未来的升级需求。藉由专业设计师和工程师团队的不懈努力带来强劲的功能: 95% VR供电效率，双英特尔&reg; 网卡接口及支持优异的虚拟化应用，以及板载双10G 芯片提供高带宽互连及丰富的I/O 扩展性。用户通过ASMB6实现高管理性，这使其成为主机服务器，AP 服务器，邮件服务器及存储服务器的最佳选择。
注意cpu的放置方法，一定要按规定来放置，谨
防cpu弯针！！！！！
注意缺角和cpu的箭头！！！！

注意内存一定要从A1,B1,C1,D1在插
A2/B2/C2/D2

跳线的插法，特别注意电源指示灯、硬盘指示灯
、网卡指示灯是分正负极的，不然不会亮

本主板支持两种RAID请注意！！LSI RAID支持RAID 0/1/10(适用于liunx和


windows)

INTEL RAID支持RAID 0/1/5/10（仅适用于windows）


bios的主要简述

此页面可以看到内存的大小以及bios的版本

点击cpu configuration（处理器设置）我们可以
看到
